Instrukcja demontażu modułów wymienianych samodzielnie przez klienta (CRU) w komputerze OptiPlex 3060 MFF (Micro Form Factor)

Oversigt: Ten artykuł zawiera wskazówki dotyczące demontażu części wymienianych przez klienta (CRU) w komputerze stacjonarnym Dell OptiPlex 3060 MFF (Micro Form Factor).

Denne artikel gælder for Denne artikel gælder ikke for Denne artikel er ikke knyttet til et bestemt produkt. Det er ikke alle produktversioner, der er identificeret i denne artikel.
Udforsk andre ressourcer

Symptomer

Te przewodniki dotyczą wykonania czynności do wykonania w celu bezpiecznego demontażu modułów wymienianych samodzielnie przez klienta (CRU) w komputerze OptiPlex 3060 Micro Form Factor. Cru to części komputera, które nie powinny być potrzebne inżynierowi do demontażu lub wymiany. W przewodnikach umieszczono pomocnicze zdjęcia.

Spis treści:

  1. Instrukcja wymiany części modułu wymienianego samodzielnie przez użytkownika (CRU)
  2. Instrukcja demontażu



Przewodnik po demontażu



Jeśli te przewodniki nie zawierają potrzebnych informacji, zapoznaj się z instrukcją obsługi systemu.

Poniższy artykuł zawiera informacje na temat zasad bezpieczeństwa, jakie należy wziąć pod uwagę przed przystąpieniem do pracy ze sprzętem elektrycznym.


Powrót do góry

Årsag

Nie dotyczy

Løsning



Instrukcja demontażu



Uwaga: Kliknij tytuł sekcji, którą chcesz otworzyć poniżej, aby wyświetlić zawartość.



|



Zalecane narzędzia



1 Mały śrubokręt krzyżowy Philips 2 Plastikowy otwierak
3 Mały śrubokręt z płaskim łbem

Uwaga: Użycie dużego śrubokrętu krzyżakowego lub płaskiego może spowodować uszkodzenie łbów śrub. Ich demontaż będzie wówczas niemożliwy bez użycia narzędzi specjalnych, którymi nie dysponują nasi technicy w siedzibie klienta.



  1. Instrukcje przed demontażem pokrywy komputera:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy utworzyć kopię zapasową wszystkich danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

  2. Wykręć jedną śrubę mocującą pokrywę do tylnej ścianki komputera.

Wymontowywanie śruby skrzydełkowej

  1. Pociągnij pokrywę w kierunku przedniej części komputera, aż odbloka się, a następnie unieś ją i wyjmij z obudowy.

Wymontowywanie pokrywy



  1. Instrukcje przed demontażem zestawu dysku twardego:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy utworzyć kopię zapasową wszystkich danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera.

  2. Pociągnij niebieskie zaczepy po obu stronach zespołu do siebie [1]. Wciśnij zestaw w kierunku tyłu komputera [2], aż się odblokuje, a następnie wyjmij go z komputera.

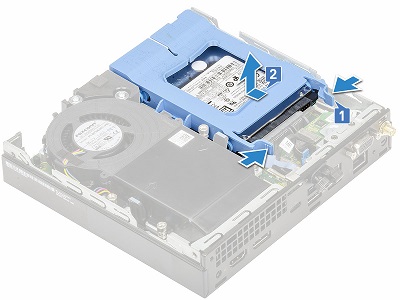

Wymontowywanie zestawu dysku twardego z komputera

  1. Wysuń jedną stronę zespołu od dysku twardego, aby odłączyć zaczepy mocujące [1] i wyjmij dysk z zespołu [2].

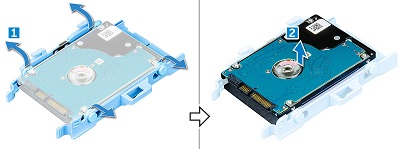

Wymontowywanie dysku twardego z zestawu



  1. Instrukcje przed demontażem karty SSD PCIe M.2:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy utworzyć kopię zapasową wszystkich danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera i wyjmij zestaw dysku twardego.

  2. Wykręć jedną śrubę mocującą kartę SSD [1] do płyty głównej. Unieś kartę i wyjmij ją z gniazda [2] na płycie głównej.

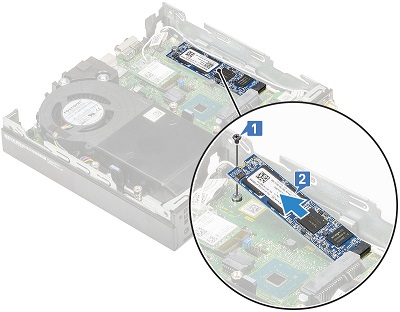

Wymontowywanie karty SSD



  1. Instrukcje przed demontażem wentylatora systemowego:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy utworzyć kopię zapasową wszystkich danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera.

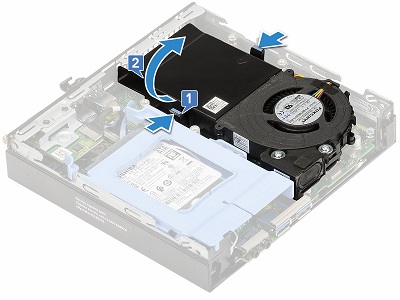

  2. Pociągnij niebieskie zaczepy po obu stronach wentylatora do siebie [1]. Unieś krawędź w środku komputera [2], aby ją podnieść.

Wyjmując wspornik wentylatora z płyty głównej

  1. Odwróć wspornik wentylatora, aby odłączyć kabel wentylatora od płyty głównej.

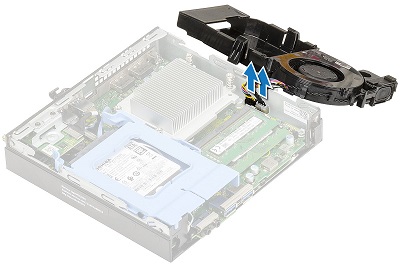

Odłączanie kabla wentylatora od płyty głównej



  1. Instrukcje przed demontażem pamięci:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy utworzyć kopię zapasową wszystkich danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Wyjmij pokrywę komputera i wentylator systemowy.

  2. Pociągnij metalowe zaczepy po obu stronach modułu pamięci do zewnątrz [1]. Kiedy pamięć wyskoczy, wyjmij ją z gniazda [2].

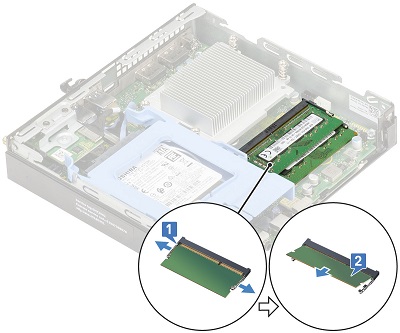

Wymontowywanie modułów pamięci


Uwaga: Powtórz krok 3 dla wszelkich dodatkowych modułów pamięci DIMM znajdujących się w komputerze.




  1. Instrukcje przed demontażem płyty we/wy szeregowej i PS:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy utworzyć kopię zapasową wszystkich danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera i wyjmij zestaw dysku twardego.

  2. Odłącz kabel karty od płyty głównej [1] i wykręć cztery śruby mocujące płytę do obudowy [2, 3].

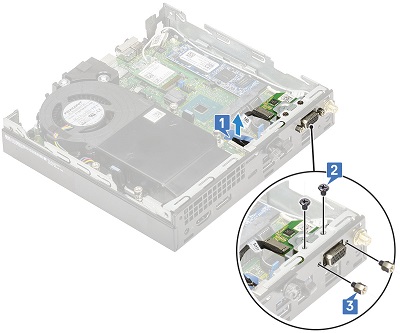

Odłączanie kabli i śrub płyty we/wy szeregowych i PS

  1. Wyciągnij kartę z przodu obudowy, unieś ją i wyjmij z komputera.

Wymontowywanie karty we/wy szeregowej i we/wy PS



  1. Instrukcje przed demontażem baterii pastylkowej:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy utworzyć kopię zapasową wszystkich danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera oraz płytę we/wy szeregowej i PS.

  2. Naciśnij zatrzask zwalniający, aż bateria pastylkowa wyskoczy [1] i wyjmij baterię pastylkową z komputera.

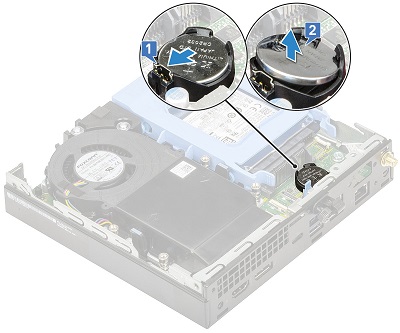

Wyjmowanie baterii pastylkowej



  1. Instrukcje przed demontażem głośników wewnętrznych:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy utworzyć kopię zapasową wszystkich danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Wyjmij pokrywę komputera i wentylator systemowy.

  2. Odłącz kabel głośnika od płyty głównej [1] i zacisków mocujących wentylatora systemowego. Wykręć dwie śruby mocujące głośnik do zestawu wentylatora systemowego [2] i wyjmij głośnik [3].

Wyjmowanie głośnika wewnętrznego



  1. Instrukcje przed demontażem karty sieci bezprzewodowej:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy utworzyć kopię zapasową wszystkich danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera i wyjmij zestaw dysku twardego.

  2. Wykręć jedną śrubę mocującą zapadkę z tworzywa sztucznego do karty [1]. Zdejmij zacisk z tworzywa sztucznego [2] i odłącz kable anteny od karty [3]. Następnie wyjmij kartę ze złącza na płycie głównej [4].

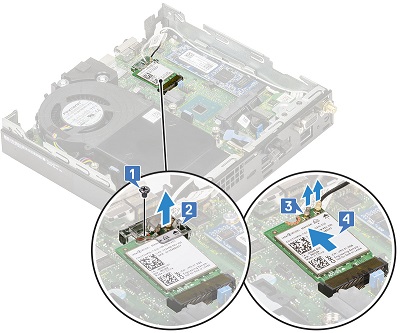

Wymontowywanie karty sieci WLAN

Jeśli potrzebujesz dalszej pomocy, skontaktuj się z pomocą techniczną.
Skontaktuj się z nami Wróć do strony z treścią demontażu OptiPlex 3060.
