M.2 NVMe SSD-sorteringsproblem med Intel VROC-applikasjoner (virtuell RAID på CPU)

Informasjonen om NVMe SSD-porter som vises i Intel Virtual RAID på CPU-applikasjonen (Intel VROC), inkluderer ikke informasjon foran eller bak på SSD-portplasseringen (figur 1).

Dette problemet oppstår når NVMe SSD er installert på Hot Swap Backplane (HSBP).

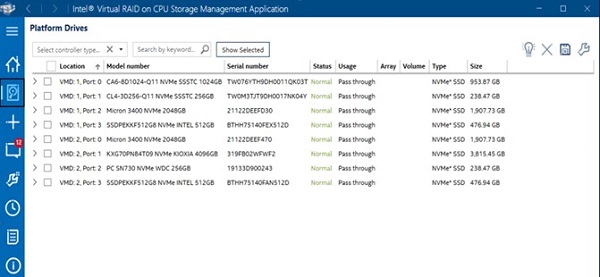

(Figur 1. Manglende informasjon foran eller bak på plassering av SSD-porter)

Berørte modeller:

• Precision 5860 tårn
• Precision 7960 tårn

Intel gjeldende VROC-applikasjon har ingen plassering av NVMe SSD-porter.

Midlertidig løsning for å identifisere SSD-plassering på Precision 5860 Tower eller Precision 7960 Tower

Det anbefales å kontrollere SSD-portetikettene som er oppført i Intel-VROC Pre-OS eller UEFI Human Interface Infrastructure (HII), som er innebygd i skjermbildet for system-BIOS-oppsett for å identifisere SSD-plasseringen.

Det anbefales ikke å åpne datamaskinens kabinett for å kontrollere hovedkortet og HSBP-etikettene på NVMe-portene for SSD-plassering.

Se følgende tabell for portetiketter, tilordning av hovedkort og SILKP silkscreen-etiketter.

• Koble til to M.2 SSD-disker via HSBP- og NVME 0- og 1-porten foran. SSD-porten vises som port 3:0 og port 3:1 i Intel-VROC PreOS eller UEFI HII.
• Koble til to M.2 SSD-disker via HSBP og bakre NVME 2-3-port. SSD-porten vises som port 2:2 og port 2:3 i Intel-VROC PreOS eller UEFI HII (figur 2).

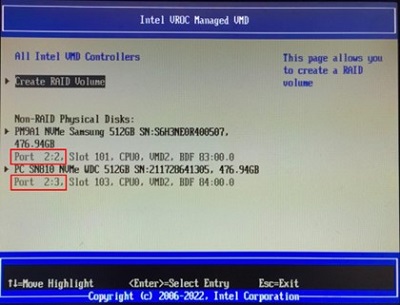

(Figur 2. SSD-porten vises i Intel-VROC PreOS eller UEFI HII)

Resolution (oppløsning)

For en langsiktig løsning planlegger Intel å legge til funksjoner for plassering av disker på neste generasjons versjon 8.5 som lanseres rundt slutten av 2023.
