CloudIQ: Connectrix – Ports mit Fehlern – Hilfe bei der Systemleistung
Summary: CloudIQ zeigt "Ports with Errors" auf der Seite Monitor > System – Performance/Networking für Connectrix an.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms

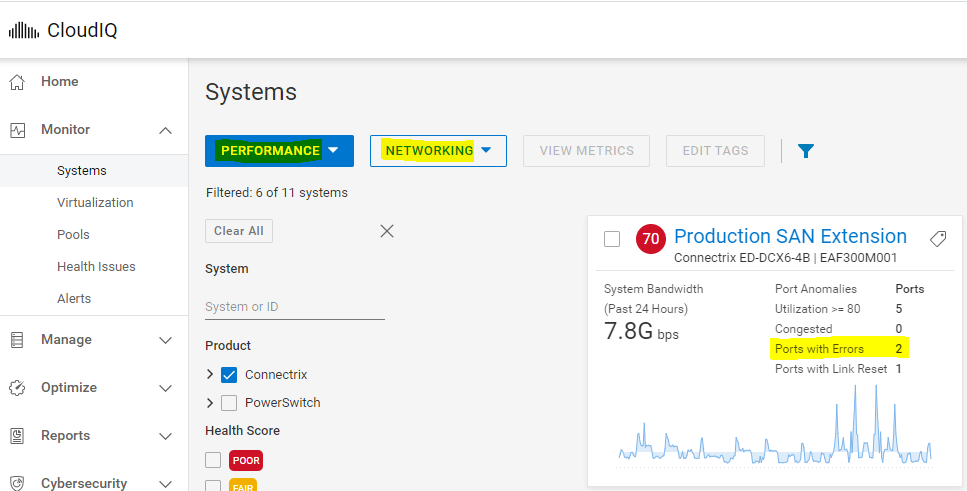

CloudIQ zeigt auf der Seite Monitor > System – Performance/Networking für Connectrix "Ports with Errors" an.
Die Details dieser Fehler, die unter CloudIQ behandelt werden:
Die Details dieser Fehler, die unter CloudIQ behandelt werden:
| Fehler | Beschreibung |
| CISCO | |
| Verwirft | Anzahl der von diesem Port verworfenen Frames, einschließlich Frames der Klasse 2, Klasse 3 und Klasse F, EISL-Frames und Gesamtsummen. |
| Fehler | Anzahl der Fehler aufgrund beschädigter Daten auf dem Kabel |
| crcFcs | Anzahl der CRC-Fehler (Cyclic Redundancy Check) |
| unknownClass (unbekannte Klasse) | Anzahl der Frames mit unbekannten Klassenfehlern |
| zuLangen | Anzahl der empfangenen Frames, die länger als 2140 Oktette waren |
| zuShort | Anzahl der empfangenen Frames, die kürzer als 28 Oktette waren |
| TimeoutDiscards | Anzahl der Frames, die von diesem Port aufgrund eines Timeouts verworfen wurden |
| CreditLoss | Anzahl der aufgetretenen Kreditverluste, während die Rx-Warteschlange nicht leer war |
| Eingabe-Ols | Anzahl der empfangenen Offlinesequenzen |
| InputNos (Eingabenos) | Anzahl der empfangenen Nicht-Betriebssequenzen |
| inputLoopInits | Anzahl der empfangenen Loop-Initialisierungsverfahren (LOOP Initialization Procedure, LOOP-Initialisierungsverfahren) |
| OutputOls | Anzahl der übertragenen Offlinesequenzen |
| outputNos (Ausgabenos) | Anzahl der nicht übertragenen Betriebssequenzen |
| outputLoopInits | Anzahl der übertragenen LOOP-Initialisierungsverfahren (LOOP Initialization Procedure, VOMS) |
| LinkFailures | Anzahl der Verbindungsausfälle an diesem Port |
| SyncLosses | Anzahl der an diesem Port erkannten Instanzen von Synchronisationsverlusten |
| signallosses (Signallossen) | Anzahl der an diesem Port erkannten Signalverlustinstanzen |
| FramesBusy | Die Anzahl der erzeugten F_BSY Frames (Fabric busy) |
| FramesRejected | Die Anzahl der erzeugten F_RJT Frames (Fabric Frame Reject). |
| primitiveSequenceProtocolErrors | Anzahl der an diesem Port erkannten primitiven Sequenzprotokollfehler |
| InvalidTransmissionWords | Anzahl der an diesem Port empfangenen ungültigen Übertragungswörter |
| DelimiterErrors | Anzahl der ungültigen Frametrennzeichen, die an diesem Port empfangen werden. Ein Beispiel wäre ein Frame mit einem Start der Klasse 2 und einem Frame der Klasse 3 am Ende. |
| addressIdentifierErrors | Anzahl der Frames, die mit unbekannter Adressierung empfangen wurden. Ein Beispiel ist eine unbekannte SID oder DID. Die SID oder DID ist dem Routingalgorithmus nicht bekannt. |
| fragmentedFramesRx | Wie oft fragmentierte Frames empfangen wurden |
| eofAbortsRx | Anzahl der empfangenen ungültigen EoF-Frames |
| Abweichungsfehler | Anzahl der an diesem Port empfangenen Abweichungsfehler |
| elpRequestFailures | Anzahl fehlgeschlagener ELP-Anforderungen |
| txB2bTexasZero | Wie oft der Status "BB Credit Zero" übertragen wurde |
| rxB2bCreditZero | Wie oft der Status "BB Credit Zero" empfangen wurde |
| EislFramesDiscarded | Die Anzahl der EISL-Frames (Enhanced Inter Switch Link), die von diesem Port verworfen wurden |
| fecCorrected | Die Anzahl der Frames, die erfolgreich von FEC erkannt und korrigiert wurden |
| fecUncorrected | Die Anzahl der Frames, die vom FEC nicht korrigiert wurden |
| class3Discards | Die Anzahl der von diesem Port verworfenen Frames der Klasse 3 |
| Zurücksetzen | gibt an, ob während des Metrikintervalls ein Reset stattgefunden hat. |
| BROCADE | |
| OutOfflineSequences | Anzahl der empfangenen Offlinesequenzen |
| InOfflineSequences | Anzahl der übertragenen Offlinesequenzen |
| invalidOrderedSets | Anzahl der empfangenen ungültigen sortierten Sätze |
| FramesTooLange | Anzahl der empfangenen Frames, die länger als 2140 Oktette waren. Der Wert von 2140 wird basierend auf der Annahme von 24 Header-Byte plus 4 CRC-Byte und 2.112 Byte Nutzlast berechnet. |
| AbgeschnitteneFrames | Anzahl abgeschnittener Frames |
| AddressErrors | Anzahl der Frames, die mit unbekannter Adressierung empfangen wurden. Ein Beispiel ist eine unbekannte SID oder DID. Die SID oder DID ist dem Routingalgorithmus nicht bekannt. |
| DelimiterErrors | Anzahl der ungültigen Frametrennzeichen, die an diesem Port empfangen werden. Ein Beispiel wäre ein Frame mit einem Start der Klasse 2 und einem Frame der Klasse 3 am Ende. |
| EncodingDisparityErrors | Anzahl der an diesem Port empfangenen Abweichungsfehler |
| tooManyRdys | Anzahl der Instanzen, bei denen die Anzahl der RDYs (Readys) die Anzahl der empfangenen Frames überschritten hat |
| inCrcErrors | Anzahl der CRC-Fehler für alle empfangenen Frames |
| badEofsReceived | Anzahl der empfangenen Frames mit fehlerhaften EOF-Frames |
| EncodingErrorsOutsideFrame | Anzahl der empfangenen Codierungsfehler oder Abweichungsfehler außerhalb von Frames |
| inLcs | Anzahl der empfangenen Lcs-Frames (Link Control) |
| inputBufferFull | Anzahl der Übergänge in und aus dem Status "Input Buffer Full" |
| LinkFailures | Anzahl der Verbindungsausfälle an diesem Port |
| crcErrors (CrcErrors) | Anzahl der Male, die der CRC in einem Frame nicht mit dem CRC übereinstimmt, der vom Empfänger berechnet wird. Diese Anzahl ist Teil des Link Error Status Block (LESB) |
| InvalidTransmissionWords | Anzahl der an diesem Port empfangenen ungültigen Übertragungswörter |
| primitiveSequenceProtocolError | Anzahl der an diesem Port erkannten primitiven Sequenzprotokollfehler |
| lossOfSignal | Anzahl der an diesem Port erkannten Signalverlustinstanzen |
| lossOfSync | Anzahl der an diesem Port erkannten Instanzen von Synchronisationsverlusten |
| pcsBlockErrors | Anzahl der PCS-Blockfehler (Physical Coding Sublayer). Dieser Zähler zeichnet Codierungsverstöße auf 10-Gbit/s- oder 16-Gbit/s-Ports auf. |
| fBusyFrames | Die Anzahl der erzeugten F_BSY Frames (Fabric busy) |
| fRjtFrames | Die Anzahl der erzeugten F_RJT Frames (Fabric Frame Reject). |
| class3Discards | Die Anzahl der von diesem Port verworfenen Frames der Klasse 3 |
| class3OutDiscards | Die Anzahl der von diesem Port verworfenen Frames der Klasse 3 |
| Zurücksetzen | gibt an, ob während des Metrikintervalls ein Reset stattgefunden hat. |
Cause
bereitzustellen.
Resolution
Ports mit Fehlern werden basierend auf den folgenden Kriterien ausgelöst:
Anzahl der Switchschnittstellen, die eines der folgenden Kriterien erfüllt haben, als die letzte Sammlung vom Switch stammte:
Anzahl der Switchschnittstellen, die eines der folgenden Kriterien erfüllt haben, als die letzte Sammlung vom Switch stammte:
- Zwischen dem aktuellen Beispiel und einem vorherigen Beispiel ist eine Änderung in einem Schnittstellenfehlerzähler größer als oder gleich 100 aufgetreten.
- Mehr als oder gleich 50 % der Stichproben aus einer bestimmten Schnittstelle in der letzten Stunde haben einen Fehlerzähler erhöht.
- Mehr als oder gleich 50 % der Stundenintervalle von einer bestimmten Schnittstelle in den letzten 24 Stunden haben eines der oben genannten Kriterien erfüllt.
