CloudIQ: Connectrix - Portas com erros - Ajuda com o desempenho do sistema
Summary: O CloudIQ exibe "Portas com erros" na página Monitor > System - Performance/Networking para Connectrix
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms

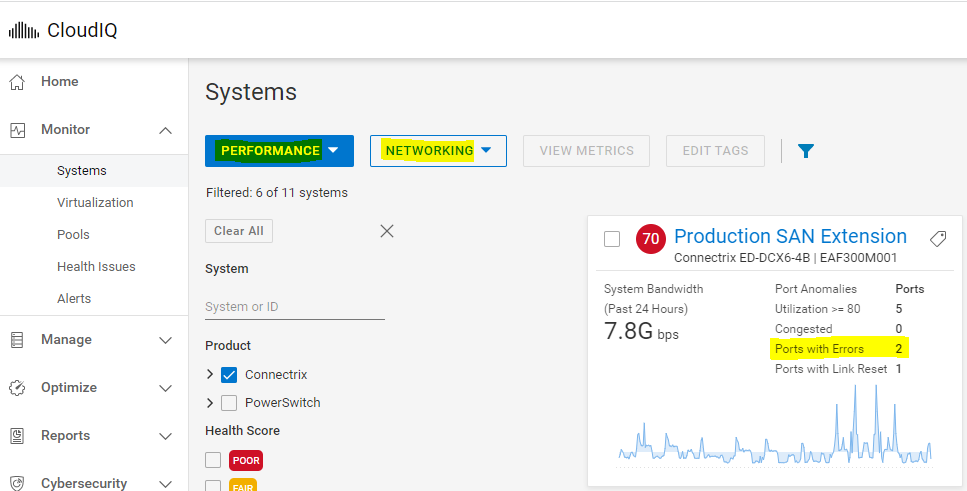

O CloudIQ exibe "Ports with Errors" na página Monitor > System - Performance/Networking para Connectrix.
Os detalhes desses erros abordados no CloudIQ:
Os detalhes desses erros abordados no CloudIQ:
| Erro | Descrição |
| CISCO | |
| Descarta | número de quadros descartados por essa porta, inclusive quadros classe 2, Classe 3 e Classe F, quadros EISL e totais. |
| Erros | número de erros devido a dados corrompidos na rede |
| crcFcs | número de erros de CRC (cyclic redundancy check, verificação de redundância cíclica) |
| Classe desconhecida | número de quadros com erros de classe desconhecidos |
| muito longo | número de quadros recebidos que tinham mais de 2.140 octetos |
| muitoShort | número de quadros recebidos que eram menores que 28 octetos |
| tempo de espera excedidoDiscards | número de quadros descartados por essa porta devido ao tempo de espera excedido |
| CreditLoss | número de perda de crédito ocorria enquanto a fila de Rx não estava vazia |
| inputOls | número de sequências off-line recebidas |
| inputNos | número de sequências não operacionais recebidas |
| inputLoopInits | número de procedimentos de inicialização de loop (ZIP) recebidos |
| outputOls | número de sequências off-line transmitidas |
| outputNos | número de sequências não operacionais transmitidas |
| outputLoopInits | número de procedimentos de inicialização de loop (GLOSS) transmitidos |
| LinkFailures | número de falhas de link nesta porta |
| síncronos | número de instâncias de perda de sincronização detectadas nesta porta |
| signalLosses | número de instâncias de perda de sinal detectadas nesta porta |
| framesBusy | O número de quadros F_BSY (fabric ocupado) gerados |
| framesRejected (Quadros injetados) | O número de quadros F_RJT (rejeição de quadro de fabric) gerados |
| primitiveSequenceProtocolErrors | número de erros de protocolo de sequência primitivo detectados nesta porta |
| invalidTransmissionWords | número de palavras de transmissão inválidas recebidas nesta porta |
| delimitador DelimiterErrors | número de delimitadores de quadros inválidos que são recebidos nesta porta. Um exemplo seria um quadro que tenha uma classe 2 de início e uma classe 3 no final |
| addressIdentifierErrors | número de quadros recebidos com endereçamento desconhecido. Um exemplo é um SID ou DID desconhecido. O SID ou DID não é conhecido pelo algoritmo de roteamento |
| fragmentadoFramesRx | O número de vezes que os quadros fragmentados foram recebidos |
| eofAbortsRx | O número de vezes que quadros EoF inválidos foram recebidos |
| erros de disparidade | número de erros de disparidade recebidos nesta porta |
| elpRequestFailures | O número de vezes que as solicitações de ELP falharam |
| txB2bEZero | O número de vezes que o estado BB credit zero foi transmitido |
| rxB2bEZero | O número de vezes que o estado BB credit zero foi recebido |
| eislFramesDiscarded | O número de quadros EISL (Enhanced Inter Switch Link) descartados por esta porta |
| fecCorrected (FecCorrected) | O número de quadros que foram detectados e corrigidos com sucesso pela FEC |
| fec Não corrigido | O número de quadros não corrigidos pelo FEC |
| Discards da classe 3 | O número de quadros classe 3 descartados por esta porta |
| redefinir | indica se ocorreu uma redefinição durante o intervalo de medição |
| BROCADO | |
| outOfflineSequences | número de sequências off-line recebidas |
| inOfflineSequences | número de sequências off-line transmitidas |
| invalidOrderedSets | número de conjuntos solicitados inválidos recebidos |
| framesTooLong | número de quadros recebidos que tinham mais de 2.140 octetos. O valor de 2140 é calculado com base em uma suposição de 24 bytes de cabeçalho mais 4 bytes de CRC e 2.112 bytes de payload |
| truncados | número de quadros truncados |
| addressErrors (Erros de endereço) | número de quadros recebidos com endereçamento desconhecido. Um exemplo é um SID ou DID desconhecido. O SID ou DID não é conhecido pelo algoritmo de roteamento |
| delimitador DelimiterErrors | número de delimitadores de quadros inválidos que são recebidos nesta porta. Um exemplo seria um quadro que tenha uma classe 2 de início e uma classe 3 no final |
| codificaçãoDisparityErrors | número de erros de disparidade recebidos nesta porta |
| tooManyRdys | número de instâncias que o número de RDYs (readys) excedeu o número de quadros recebidos |
| inCrcErrors | número de erros de CRC para todos os quadros recebidos |
| badEofsReceived | número de quadros com quadros EOF defeituosos recebidos |
| codificaçãoErrorsOutsideFrame | número de erros de codificação ou erro de disparidade fora dos quadros recebidos |
| InLcs | número de quadros de controle de link (lcs) recebidos |
| inputBufferFull | número de transições dentro e fora do estado Total do buffer de entrada |
| LinkFailures | número de falhas de link nesta porta |
| crcErrors | número de vezes que o CRC em um quadro não corresponde ao CRC calculado pelo receptor. Essa contagem faz parte do BLOCO de status de erro de link (LESB) |
| invalidTransmissionWords | número de palavras de transmissão inválidas recebidas nesta porta |
| primitiveSequenceProtocolError | número de erros de protocolo de sequência primitivo detectados nesta porta |
| perdaOfSignal | número de instâncias de perda de sinal detectadas nesta porta |
| perdaOfSync | número de instâncias de perda de sincronização detectadas nesta porta |
| Erros de pcsBlock | número de erros de bloco da subcamada de codificação física (PCS). Esse contador registra violações de codificação em portas de 10 Gbps ou 16 Gbps |
| fBusyFrames | O número de quadros F_BSY (fabric ocupado) gerados |
| FRjtFrames | O número de quadros F_RJT (rejeição de quadro de fabric) gerados |
| Discards da classe 3 | O número de quadros classe 3 descartados por esta porta |
| Class3OutDiscards | O número de quadros de saída classe 3 descartados por esta porta |
| redefinir | indica se ocorreu uma redefinição durante o intervalo de medição |
Cause
.
Resolution
As portas com erros são acionadas com base nos seguintes critérios:
número de interfaces de switch que atenderam a um dos seguintes critérios quando a última coleta foi obtida do switch:
número de interfaces de switch que atenderam a um dos seguintes critérios quando a última coleta foi obtida do switch:
- Ocorreu uma alteração em um contador de erros de interface maior ou igual a 100 entre a amostra atual e uma amostra anterior.
- Maior ou igual a 50% das amostras de uma determinada interface na última hora incrementou um contador de erros.
- Maiores ou iguais a 50% dos intervalos de horas de uma determinada interface nas últimas 24 horas atenderam a qualquer um dos critérios acima.
