CloudIQ: Connectrix - portit, joissa on virheitä - apua järjestelmän suorituskykyyn
Summary: CloudIQ näyttää Connectrixin Näytössä > "Portit, joissa on virheitä" - Suorituskyky/verkko -sivu
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms

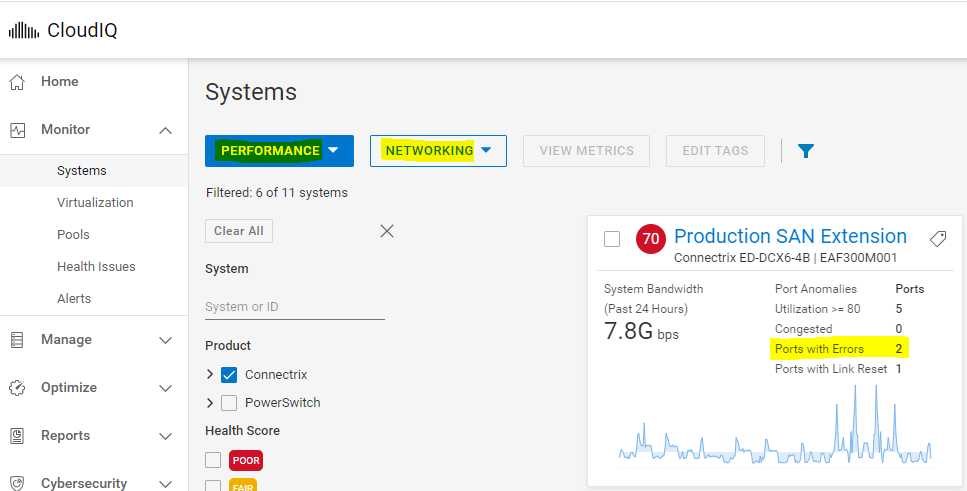

CloudIQ näyttää Connectrixin näyttöjärjestelmässä > portit, joissa on virheitä - Suorituskyky/verkko-sivu.
CloudIQ:n kattamien virheiden tiedot:
CloudIQ:n kattamien virheiden tiedot:
| Virhe | Kuvaus |
| CISCO | |
| Hylkää | tämän portin hylkäämien kehysten määrä, mukaan lukien luokka 2, Luokka 3, luokan F kehykset, EISL-kehykset ja kokonaismäärät. |
| Virheitä | virheiden määrä, koska johtimessa olevat tiedot ovat vioittuneet |
| crcFc:t | CRC (cyclic redundancy check) -virheiden määrä |
| unknown-luokka | Kehysten määrä, jossa on tuntemattomia luokkavirheitä |
| too/3 | vastaanotettujen kehysten määrä, joka oli pidempi kuin 2140 oktettia |
| tooShort | vastaanotettujen näyttöjen määrä, joka oli lyhyempi kuin 28 oktettia |
| aikakatkaisuKortit | portin hylkäämien kehysten määrä aikakatkaisun vuoksi |
| creditLoss | Luotto menetettiin, kun Rx-jono ei ollut tyhjä |
| tuloliitännät | vastaanotettujen offline-sarjojen määrä |
| inputNos | vastaanotettujen ei-operatiivisten jaksojen määrä |
| tuloliitännät | vastaanotettujen silmukka-alustuksen (LIP) määrä |
| lähtötuen | lähetettyjen offline-sarjojen määrä |
| outputNos | lähetettyjen ei-operatiivisten sarjojen määrä |
| outputLoopInits | lähettämien silmukka-alustuksen (LIP) määrä |
| linkFailures | Linkkivirheiden määrä tässä portissa |
| synkronoinnin menetys | Synkronoinnin menetysten määrä havaittu tässä portissa |
| signaalin hävitys | Portissa havaittujen signaalin menetysesiintymien määrä |
| kehyksetBusy | Luotujen F_BSY (verkkosijainnin) kehysten määrä |
| kehyksetRejected | Luotujen F_RJT (fabric frame reject) -kehysten määrä |
| primitiveSequenceProtocolErrors | portissa havaittujen primitive sequence -protokollavirheiden määrä |
| invalidTransmissionWords | Portissa vastaanotettujen virheellisten siirtosanojen määrä |
| djekterErrors | Porttiin vastaanotettujen virheellisten kehysten erotinten määrä. Esimerkki: kehyksessä on luokan 2 alku ja luokan 3 lopussa |
| addressIdentifierErrors | vastaanotettujen kehysten määrä, jonka osoite on tuntematon. Esimerkki on tuntematon SID tai DID. Reititysalgoritmi ei tunnista SID:ää tai DID:ia |
| pirstoutunutFramesRx | Pirstoutuneiden kehysten vastaanotettujen kehysten määrä |
| eofAboltsRx | Virheellisten EoF-kehysten vastaanottokerta |
| erot | Portissa vastaanotettujen erovirheiden määrä |
| elpRequestFailures (elp-kiinnitysfailures) | Epäonnistuneiden ELP-pyyntöjen määrä |
| txB2bCreditZero | BB Credit Zero State -tilan lähettämiskerta |
| rxB2bCreditZero | BB Credit Zero State -nollatila vastaanotettu määrä kertoja |
| eislFramesDiscarded (EislFramesscarded) | Portin hylkäämien EISL (Enhanced Inter Switch Link) -kehysten määrä |
| fecCorrected (korjattu) | FEC havaitsi ja korjasi kehysten määrän |
| fecUncorted | Kehysten määrä, jota FEC ei korjaa |
| Class3Discard-kortit | Portin hylkäämien luokan 3 kehysten määrä |
| Palauttaa | ilmaisee, onko nollaus tehty metriikkavälin aikana |
| BROCADE | |
| outofflineSequences (ulkoistaminen) | vastaanotettujen offline-sarjojen määrä |
| inOfflineSequences (InOfflineSequences) | lähetettyjen offline-sarjojen määrä |
| invalidOrderedSets | vastaanotettujen virheellisten tilattujen joukkojen määrä |
| framesTooTooToo | Vastaanotettujen kehysten määrä oli yli 2 140 oktettia. 2140:n arvo lasketaan oletuksena 24 otsikkotavusta, 4 CRC-tavusta ja 2112 tavusta hyötykuormaa |
| lyhennetyt infrastruktuurit | lyhennettyjen kehysten määrä |
| addressErrors (osoitteet) | vastaanotettujen kehysten määrä, jonka osoite on tuntematon. Esimerkki on tuntematon SID tai DID. Reititysalgoritmi ei tunnista SID:ää tai DID:ia |
| djekterErrors | Porttiin vastaanotettujen virheellisten kehysten erotinten määrä. Esimerkki: kehyksessä on luokan 2 alku ja luokan 3 lopussa |
| koodausDisparityErrors | Portissa vastaanotettujen erovirheiden määrä |
| tooManyRdys | niiden esiintymien määrä, joissa RDY-toimintojen (readys) määrä ylitti vastaanotettujen kehysten määrän |
| InCrcError-apuohjelmat | Kaikkien vastaanotettujen kehysten CRC-virheiden määrä |
| badEofsReceived (viallinen) | vastaanotettujen viallisten EOF-kehysten kehysten määrä |
| koodauserrorsOutsideFrame | vastaanotettujen kehysten ulkopuolisten koodausvirheiden tai erovirheiden määrä |
| inLcs (lisäosat) | Vastaanotettujen linkkien hallintakehysten määrä |
| inputBufferFull | Syöttöpuskurin täysi tila ja siitä poistuvien siirtojen määrä |
| linkFailures | Linkkivirheiden määrä tässä portissa |
| crcErrors | Montako kertaa kehyksen CRC ei vastaa vastaanottimen laskemaa CRC-lukua. Tämä määrä on osa LINKKIVirheen tilalohkoa (LINKKIVIRHEEN tilalohko, JOKA ON SB) |
| invalidTransmissionWords | Portissa vastaanotettujen virheellisten siirtosanojen määrä |
| primitiveSequenceProtocolError | portissa havaittujen primitive sequence -protokollavirheiden määrä |
| LossOfSignal (katoaaOfSignal)) | Portissa havaittujen signaalin menetysesiintymien määrä |
| LossOfSync -häviö | Synkronoinnin menetysten määrä havaittu tässä portissa |
| pcsBlockErrors | Fyysisten koodauksen alikerrosvirheiden (PCS) määrä. Tämä laskuri kirjaa 10 Gbps:n tai 16 Gb/s:n porttien koodausrikkomukset |
| fBusyFrames (fBusyFrames) | Luotujen F_BSY (verkkosijainnin) kehysten määrä |
| fRjtFrames (fRjtFrames) | Luotujen F_RJT (fabric frame reject) -kehysten määrä |
| Class3Discard-kortit | Portin hylkäämien luokan 3 kehysten määrä |
| class3OutDiscard-kortit | Portin hylkäämien luokan 3 out-kehysten määrä |
| Palauttaa | ilmaisee, onko nollaus tehty metriikkavälin aikana |
Cause
.
Resolution
Virheitä aiheuttavat portit käynnistyvät seuraavien kriteerien perusteella:
Kytkinliitäntöjen määrä, joka täyttää jonkin seuraavista kriteereistä, kun viimeisin keräys on tehty kytkimestä:
Kytkinliitäntöjen määrä, joka täyttää jonkin seuraavista kriteereistä, kun viimeisin keräys on tehty kytkimestä:
- Nykyisen ja aiemman esimerkin välillä on tapahtunut liittymän virhelaskurin arvo 100 tai uudempi.
- Yli 50 % tietyn liitännän näytteistä viimeisen tunnin aikana on lisännyt virhelaskuria.
- Vähintään 50 % tietyn liitännän tuntivälistä viimeisten 24 tunnin aikana on täyttänyt jommankumman edellä mainituista kriteereistä.
