OptiPlex 5060 guida visiva al computer
Summary: Il seguente articolo fornisce una guida visiva al sistema OptiPlex 5060 con un elenco delle porte esterne e delle funzioni del computer.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Nota: per una descrizione dettagliata di ogni singola posizione, fare riferimento ai manuali di sistema su www.dell.com manuals
Sommario:
- Formato mini-tower (MT) - Vista anteriore
- Formato mini tower (MT) - Vista posteriore
- Fattore di forma ridotto (SFF) - Vista anteriore
- Fattore di forma ridotto (SFF) - Vista posteriore
- Fattore di forma micro (MFF) - Vista anteriore
- Fattore di forma micro (MFF) - Vista posteriore
- Ulteriori informazioni:
Cause
Formato mini-tower (MT) - Vista anteriore

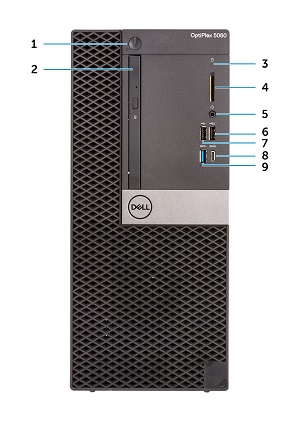

(Figure.1 Vista anteriore MT)
| 1 | Pulsante di accensione e LED di alimentazione | 2 | Unità ottica (opzionale) |
| 3 | LED di attività del disco rigido | 4 | Lettore di schede di memoria (opzionale) |
| 5 | Connettore jack audio universale/cuffie | 6 | Connettore USB 2.0 con PowerShare |
| 7 | Connettore USB 2.0 | 8 | Connettore USB 3.1 Type-C Gen 2 con PowerShare |
| 9 | Connettore USB 3.1 di 1a generazione |
Formato mini tower (MT) - Vista posteriore

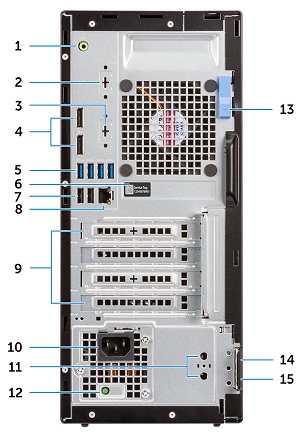

(Figura.2 - Vista posteriore MT)
| 1 | Connettore Line-out | 2 | Connettore seriale (opzionale) |
| 3 | Slot opzionale (HDMI 2.0b/DisplayPort/VGA/USB Type-C, modalità alternativa) | 4 | 2 connettori DisplayPort |
| 5 | 4 connettori USB 3.1 di 1a generazione | 6 | Posizione del codice di matricola |
| 7 | 2 connettori USB 2.0 (opzionale) | 8 | Connettore di rete (scheda di rete) |
| 9 | 4 slot per schede di espansione | 10 | Connettore di alimentazione |
| 11 | 2 connettori per antenna esterna (opzionale) | 12 | LED della diagnostica dell'alimentatore |
| 13 | Fermo di rilascio | 14 | Slot per cavo di sicurezza Kensington |
| 15 | Anello per lucchetto |
Fattore di forma ridotto (SFF) - Vista anteriore

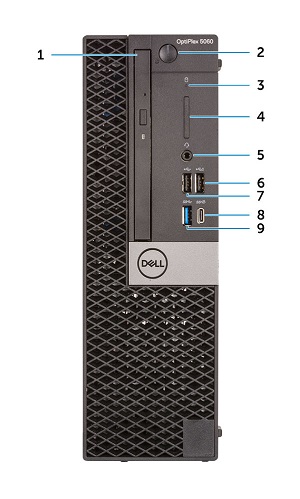

(Figure.3 Vista anteriore SFF)
| 1 | Unità ottica (opzionale) | 2 | Pulsante di accensione e LED di alimentazione |
| 3 | LED di attività del disco rigido | 4 | Lettore di schede di memoria (opzionale) |
| 5 | Connettore jack audio universale/cuffie | 6 | Connettore USB 2.0 con PowerShare |
| 7 | Connettore USB 2.0 | 8 | Connettore USB 3.1 Type-C Gen 2 con PowerShare |
| 9 | Connettore USB 3.1 di 1a generazione |
Fattore di forma ridotto (SFF) - Vista posteriore

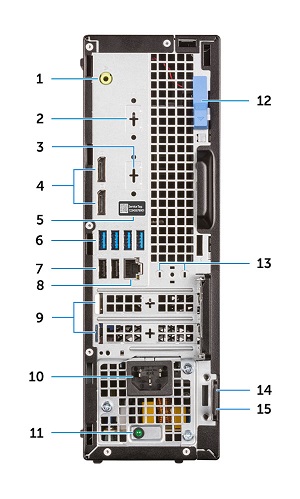

(Figura.4 Vista posteriore SFF)
| 1 | Connettore Line-out | 2 | Connettore seriale (opzionale) |
| 3 | Slot opzionale (DisplayPort/HDMI 2.0b/VGA/USB Type-C, modalità alternativa) | 4 | 2 connettori DisplayPort |
| 5 | Posizione del codice di matricola | 6 | 4 connettori USB 3.1 di 1a generazione |
| 7 | 2 connettori USB 2.0 (supporto per SmartPower) | 8 | Connettore di rete (scheda di rete) |
| 9 | 2 slot per schede di espansione | 10 | Connettore di alimentazione |
| 11 | LED della diagnostica dell'alimentatore | 12 | Fermo di rilascio |
| 13 | Connettori SMA dell'antenna (opzionali) | 14 | Slot per cavo di sicurezza Kensington |
| 15 | Anello per lucchetto |
Fattore di forma micro (MFF) - Vista anteriore

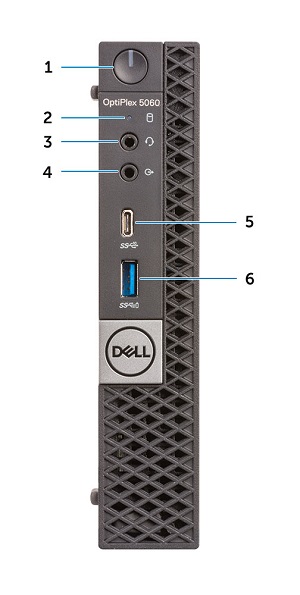

(Figure.5 Vista anteriore MFF)
| 1 | Pulsante di accensione e LED di alimentazione | 2 | LED di attività del disco rigido |
| 3 | Connettore jack audio universale/cuffie | 4 | Connettore Line-out |
| 5 | Connettore USB 3.1 Type-C Gen 2 con PowerShare | 6 | Connettore USB 3.1 Gen1 con PowerShare |
Fattore di forma micro (MFF) - Vista posteriore
(Figura.6 Vista posteriore MFF)
| 1 | Connettori per antenna esterna (opzionale) | 2 | Slot opzionale (DisplayPort/HDMI 2.0b/VGA/USB Type-C, modalità alternativa) |
| 3 | 3 connettori USB 3.1 Gen 1 | 4 | Supporto per cavi |
| 5 | Anello per lucchetto | 6 | Connettore di rete (scheda di rete) |
| 7 | Connettore USB 3.1 Gen 1 (supporto per SmartPower) | 8 | Posizione del codice di matricola |
| 9 | Slot per cavo di sicurezza Kensington | 10 | 2 connettori DisplayPort |
| 11 | Connettore di alimentazione |
Resolution
N/D
