Data Domain - Liittymäryhmien luominen varmuuskopiointia varten

Liitäntäryhmien luominen käyttöliittymässä

IP-verkko-välilehdellä voit luoda liittymäryhmiä sekä lisätä rajapintoja ja asiakasohjelmia ryhmiin.
Tietoja tästä tehtävästä Useat liittymäryhmät parantavat DD Boostin tehokkuutta mahdollistamalla sen:
● Määritä DD Boost käyttämään tiettyjä ryhmiin määritettyjä liittymiä.
● Määritä asiakkaat johonkin näistä rajapintaryhmistä.
● Seuraa, mitkä käyttöliittymät ovat aktiivisia DD Boost -asiakkaiden kanssa.
Luo ensin liittymäryhmiä ja lisää sitten asiakkaita (kun uusia mediapalvelimia tulee saataville) liittymäryhmään.
Vaiheet

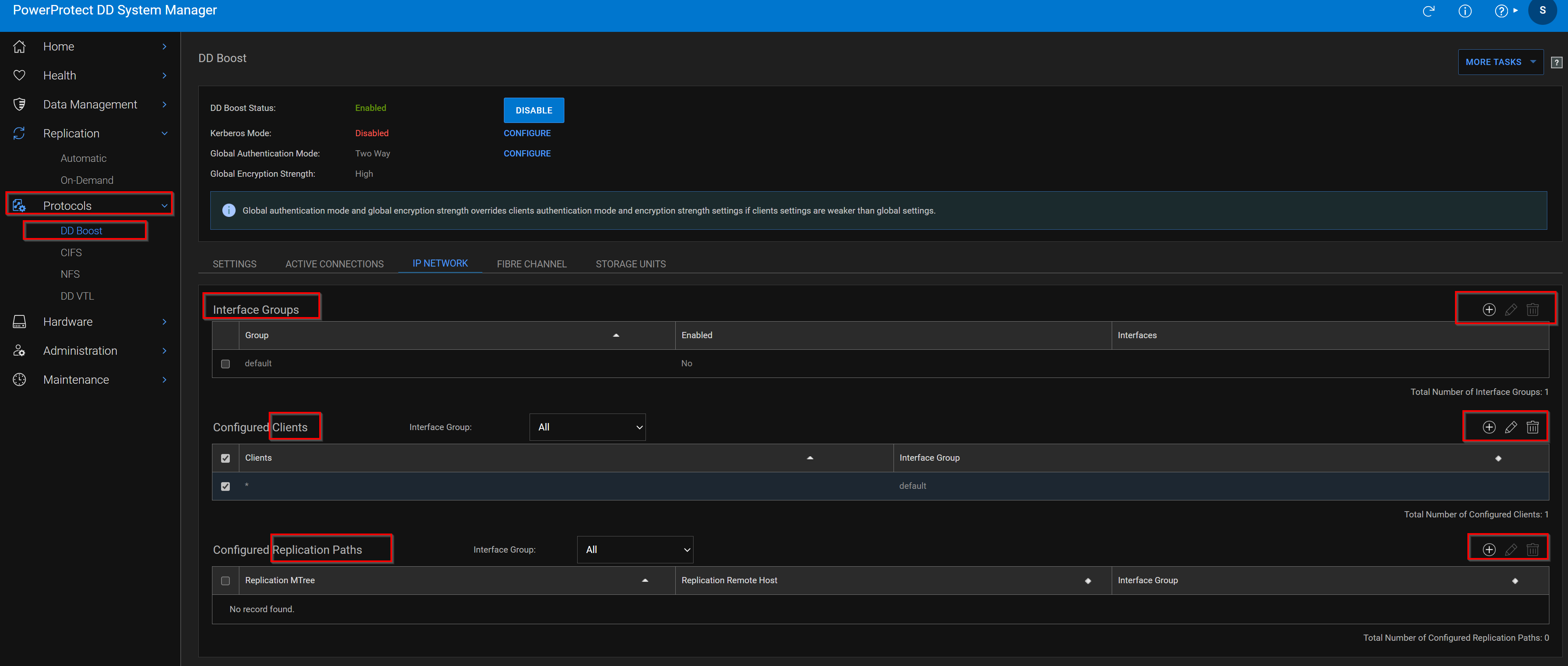

1. Valitse protokollat > DD Boost > IP Network.
2. Osoita Interface Groups (Liitäntäryhmät) -osassa Add (+).
3. Kirjoita liittymäryhmän nimi.
4. Valitse yksi tai useampi liittymä. Enintään 32 liitäntää voidaan määrittää.
MUISTIINPANO: Laskostusmäärityksistä riippuen jotkin liittymät eivät ehkä ole valittavissa, jos ne jakavat fyysisen liittymän saman ryhmän toisen liittymän kanssa. Tämä johtuu siitä, että ryhmän jokaisen liittymän on oltava eri fyysisessä liittymässä vikasietoisuuden palautuksen varmistamiseksi.
5. Valitse OK.
6. Osoita Configured Clients (Määritetyt asiakkaat) -osiossa Add (+).
7. Anna täydellinen työaseman nimi tai *.mydomain.com.

MUISTIINPANO: *-asiakas on aluksi oletusryhmän käytettävissä. *-asiakas voi olla vain yhden ifgroupin jäsen.

8. Valitse aiemmin määritetty liittymäryhmä ja napsauta OK.




Liitäntäryhmien

ottaminen käyttöön ja poistaminen käytöstäIP-verkko-välilehdessä voit ottaa käyttöön ja poistaa käytöstä liittymäryhmiä.
Vaiheet
1. Valitse protokollat > DD Boost > IP Network.
2. Valitse Liitäntäryhmät-osassa käyttöliittymäryhmä luettelosta.
HUOMAUTUS: Jos liittymäryhmälle ei ole määritetty sekä asiakkaita että rajapintoja, ryhmää ei voi ottaa käyttöön.
3. Klikkaa Muokkaa (kynä).
4. Napsauta käytössä ottaaksesi käyttöön käyttöliittymäryhmän; Poista käytöstä poistamalla valintaruudun valinta.
5. Valitse OK

Liittymäryhmän nimen ja rajapintojen muokkaaminen

IP Network -välilehdellä voit muuttaa liittymäryhmän nimeä ja ryhmään liittyviä liittymiä.
Vaiheet
1. Valitse protokollat > DD Boost > IP Network.
2. Valitse Liitäntäryhmät-osassa käyttöliittymäryhmä luettelosta.
3. Klikkaa Muokkaa (kynä).
4. Muokkaa nimeä kirjoittamalla nimi uudelleen. Ryhmän nimen on oltava yhdestä 24 merkkiä pitkä, ja se saa sisältää vain kirjaimia, numeroita, alaviivoja ja viivoja. Se ei voi olla sama kuin mikä tahansa muu ryhmän nimi, eikä se voi olla "oletus", "kyllä", "ei" tai "kaikki". 5. Valitse asiakasliittymät Liitännät-luettelosta tai poista niiden valinta. HUOMAUTUS: Jos poistat kaikki liittymät ryhmästä, se poistetaan automaattisesti käytöstä.
6. Valitse OK

Liittymäryhmän

poistaminenIP-verkko-välilehdessä voit poistaa liittymäryhmän.
Liittymäryhmän poistaminen poistaa kaikki ryhmään liittyvät liittymät ja asiakkaat.
Vaiheet
1. Valitse protokollat > DD Boost > IP Network.
2. Valitse Liitäntäryhmät-osassa käyttöliittymäryhmä luettelosta. Oletusryhmää ei voi poistaa.
3. Napsauta Poista (X).
4. Vahvista poisto.

Asiakkaan lisääminen liittymäryhmään

IP-verkko-välilehdessä voit lisätä asiakkaita liittymäryhmiin.
Vaiheet
1. Valitse protokollat > DD Boost > IP Network.
2. Osoita Configured Clients (Määritetyt asiakkaat) -osassa Add (Lisäys) (+).
3. Anna työasemalle nimi. Asiakasnimien on oltava yksilöllisiä, ja ne voivat koostua:
● FQDN
● *.domain
● Asiakkaan julkinen IP-alue:
○ IPv4:lle xx.xx.xx.0/24 tarjoaa 24-bittisen peitteen yhdistävää IP-osoitetta vastaan.
/24 ilmaisee, mitkä bitit peittyvät, kun asiakkaan lähde-IP-osoite arvioidaan IFGROUP-käyttöä varten.
○ IPv6:ssa xxxx::0/112 tarjoaa 112-bittisen peitteen yhdistävää IP-osoitetta vastaan.
/112 ilmaisee, mitkä bitit peittyvät, kun asiakkaan lähde-IP-osoite arvioidaan IFGROUP-käyttöä varten.
Asiakasnimien enimmäispituus on 128 merkkiä.
4. Valitse aiemmin määritetty liittymäryhmä ja napsauta OK.

Asiakkaan nimen tai liittymäryhmän

muokkaaminenKäytä IP-verkko-välilehteä muuttaaksesi asiakkaan nimeä tai liittymäryhmää.
Vaiheet
1. Valitse protokollat > DD Boost > IP Network.
2. Valitse asiakas Configured Clients ( Määritetyt asiakkaat) -osassa.
3. Klikkaa Muokkaa (kynä).
4. Kirjoita uuden työaseman nimi.
Asiakasnimien on oltava yksilöllisiä, ja ne voivat koostua:
● FQDN
● *.domain
● Asiakkaan julkinen IP-alue:
○ IPv4:lle xx.xx.xx.0/24 tarjoaa 24-bittisen peitteen yhdistävää IP-osoitetta vastaan.
/24 ilmaisee, mitkä bitit peittyvät, kun asiakkaan lähde-IP-osoite arvioidaan IFGROUP-käyttöä varten.
○ IPv6:ssa xxxx::0/112 tarjoaa 112-bittisen peitteen yhdistävää IP-osoitetta vastaan. /112 ilmaisee, mitkä bitit peittyvät, kun asiakkaan lähde-IP-osoite arvioidaan IFGROUP-käyttöä varten. Asiakasnimien enimmäispituus on 128 merkkiä.
5. Valitse uusi liittymäryhmä valikosta.
HUOMAUTUS: Vanha käyttöliittymäryhmä poistetaan käytöstä, jos sillä ei ole asiakkaita.
6. Valitse OK.

Asiakkaan poistaminen liittymäryhmästä

IP-verkko-välilehden avulla voit poistaa asiakkaan liittymäryhmästä.
Vaiheet
1. Valitse protokollat > DD Boost > IP Network.
2. Valitse asiakas Configured Clients (Määritetyt asiakkaat) -osassa.
3. Napsauta Poista (X). HUOMAUTUS: Jos liittymäryhmällä, johon asiakas kuuluu, ei ole muita asiakkaita, liittymäryhmä poistetaan käytöstä.

Dynaamisten liittymäryhmien määrittäminen komentoriviliittymässä

Tietoja tästä tehtävästä

MUISTIINPANO: Tämä ominaisuus koskee vain DD Boostia IP:n kautta. Katso yleiskatsaus Dynamic Interface Group (DIG) -ominaisuudesta kohdasta Dynaamiset liitäntäryhmät: DD Boost IP -kuormituksen tasapainotus ja vikasietoisuus.

Kun suojausjärjestelmä vastaanottaa yhteyspyynnön asiakkaalta määritetyssä liitäntäryhmässä, DIG-ominaisuus määrittää yhteyden ryhmän vähiten käytettyyn käyttöliittymään, mikä tarjoaa kuormantasauksen ja suuremman tulo/lähtö-suorituskyvyn. Määritä DIG luomalla suojausjärjestelmään liittymäryhmä lisäämällä ryhmään olemassa olevia liittymiä alla kuvatulla tavalla.

Portaat

1. Create the interface group:
# ifgroup create group_name
Examples:
# ifgroup create external
# ifgroup create lab10G
NOTE: The group_name "default" can be used without being created first. In all the remaining ifgroup commands,
the "default" group is used if not specified.
2. Add clients and interfaces to each interface group. The interfaces must already have been created with the net command.
# ifgroup add group_name
{interface {ipaddr | ipv6addr} | client host}
This command provides full interface group support for static IPv6 addresses, providing the same capabilities for IPv6 as
for IPv4. Concurrent IPv4 and IPv6 client connections are allowed. A client connected with IPv6 sees IPv6 interface group
interfaces only. A client connected with IPv4 sees IPv4 interface-group interfaces only. Individual interface groups include all
IPv4 addresses or all IPv6 addresses.
Examples:
# ifgroup add interface 10.6.109.140 client *.datadomain.com
# ifgroup add interface 10.6.109.141 client *
# ifgroup add ipv4-group interface 192.4.5.21
# ifgroup add ipv4-group interface 192.4.5.22
# ifgroup add ipv4-group interface 192.4.5.23
# ifgroup add ipv4-group interface 192.4.5.24
# ifgroup add ipv6-group interface 2000::af:21
# ifgroup add ipv6-group interface 2000::af:22
# ifgroup add ipv6-group interface 2000::af:23
# ifgroup add ipv6-group interface 2000::af:24
# ifgroup add ipv4-group client 128.5.1.25.0/24
# ifgroup add ipv6-group client 2620::128:25:0/112

MUISTIINPANO:
● Jos group_name ei ole määritetty, käytetään oletusryhmää.
● IPv6-osoitteet voidaan syöttää isoilla tai pienillä kirjaimilla ja useilla nollilla.
● Nämä komennot havaitsevat oikein mahdolliset ristiriidat IPv4- tai IPv6-liitäntöjen kanssa.
3. Valitse yksi suojausjärjestelmän liittymä, jonka haluat rekisteröidä varmuuskopiointisovellukseen. Suosittelemme, että luotvikasietoisuusliittymän
ja rekisteröit sen varmuuskopiointisovellukseen.
MUISTIINPANO: Rajapintaa ei tarvitse valita rajapintaryhmästä varmuuskopiointisovellukseen rekisteröitymistä varten. An
Rajapintaa, joka ei kuulu rajapintaryhmään, voidaan käyttää myös rekisteröitymiseen varmuuskopiointisovellukseen.
Paras käytäntö on rekisteröidä liittymä ratkaistavalla nimellä käyttämällä DNS: ää tai muuta nimenselvitysmekanismia.
NetBackupin avulla ja olettaen, että 192.168.1.1 on nimeltään dd22.abc.com, suorita seuraava komento tallennusvälineellä
palvelin:
nbdevconfig -creatests -st 9 -stype DataDomain -storage_server dd22.abc.com
-media_server kuorma64
MUISTIINPANO: Varmuuskopiointisovellus ja sen OST-laajennus
käyttävät varmuuskopiointisovellukseen rekisteröityä käyttöliittymääkommunikoida suojausjärjestelmän kanssa. Jos tämä liittymä ei ole käytettävissä, kyseisen suojausjärjestelmän varmuuskopiot ovat
Ei mahdollista.
4. Kun liittymä ja asiakas on määritetty, ryhmä otetaan automaattisesti käyttöön. Tarkista laitteen
tila (käytössä tai poissa käytöstä)Liitäntäryhmä:

# ifgroup status [group_name]
Status of ifgroup “default” is “enabled”
NOTE: If no group_name is specified, the default group is used.
5. Verify the entire configuration of all the groups with interfaces and clients:
# ifgroup show config all
Results
Sample output is displayed in the following table.
Group Name Status Interfaces Clients
 Count Count
-----------------------------------------------------------------
default enabled 2 1
external enabled 2 1
lab10G enabled 2 2
-----------------------------------------------------------------
Group Name Status Interfaces
------------------------------------------------------------
default enabled 10.6.109.141
default enabled 10.6.109.41
external enabled 10.6.109.140
external enabled 10.6.109.142
lab10G enabled 192.168.1.220
lab10G enabled 192.168.1.221
-----------------------------------------------------------------
Group Name Status Clients
------------------------------------------------------------
default enabled *
external enabled *.datadomain.com
lab10G enabled ddboost-dl.datadomain.com
lab10G enabled yellowmedia.datadomain.com
------------------------------------------------------------

HUOMAUTUS: Ensin tehdään tarkat nimiosumat ja sen jälkeen osittaiset nimiosumat. Yllä olevassa esimerkissä ddboostdl.datadomain löytyy lab10G-ryhmästä.

Liitäntäryhmän
muokkaaminenTietoja tästä tehtävästä
Kun liittymäryhmä on määritetty, voit lisätä tai poistaa liittymiä ryhmästä. Seuraavassa esimerkissä näytetään, miten:
Poista liittymä suojausjärjestelmän määritetystä liittymäryhmästä.
Portaat

1. Make sure that no jobs are active from the backup application to the protection system on the interface you are removing
from the group. You can do this from the protection system by checking the status of existing connections in the interface
group by enter the following command:
# ddboost show connections
2. Delete an interface or client from group-name or default group on the protection system.
# ifgroup del default interface 10.6.109.144

Tämän jälkeen liittymä vapautetaan ryhmästä, eikä DD Boost Storage Server enää käytä sitä mediapalvelimien töihin
.
MUISTIINPANO: Varmuuskopiointisovellukseen rekisteröidyn liittymän poistaminen estää suojausjärjestelmän käytön
mediapalvelimia. Suojausjärjestelmän liitäntäryhmän kokoonpanoa ei poisteta.
Tulokset
Jos haluat tehdä muutoksia liittymään, joka on lisätty verkkokerroksen suojausjärjestelmän liitäntäryhmään,
Poista käyttöliittymä ryhmästä ja lisää se takaisin.
MUISTIINPANO: Jos teet muutoksia käyttämällä liittymiä muokkaavaa net-komentoa, esimerkiksi ottamalla käyttöön liittymän, joka on
Määritä Interface Group -ryhmään, päivitä kuormituksentasausnäkymä suorittamalla DDBOOST show connections -komento.
Kuormituksentasausnäkymän päivittäminen mahdollistaa rajapintaryhmän käyttää rajapintaa.

Liitäntäryhmän
poistaminenTietoja tästä tehtävästä
Seuraavassa esimerkissä kuvataan määritetyn liittymäryhmän poistaminen suojausjärjestelmästä.
Portaat
1. Varmista, että varmuuskopiointisovelluksesta suojausjärjestelmään ei ole aktiivisia töitä. Tarkista yhteyksien tila kohdassa
Liitäntäryhmä suojausjärjestelmässä seuraavan komennon avulla:

# ifgroup show connections
2. Ensure there are no pending jobs from media servers connected to the protection system.
3. Disable the group-name or default group on the system:
# ifgroup disable <group-name>
4. Reset the interface group:
# ifgroup reset <group-name>

Tulokset
Kaikki rajapinnat vapautetaan ryhmästä. Mediapalvelimet voivat kuitenkin edelleen käyttää DD Boost -
tallennuspalvelintaSuojausjärjestelmä varmuuskopiosovellukseen rekisteröidyssä käyttöliittymässä.
Kun ryhmää ei enää tarvita, poista ryhmä määrityksestä tuhoamalla:

# ifgroup destroy group-name

Example:
# ifgroup destroy external

Asiakkaat yhdistetään ryhmään isäntänimen perusteella ryhmän tilasta riippumatta (käytössä/pois käytöstä). Siksi poistetaan
käytöstäRyhmä ei pakota asiakasta käyttämään toista ryhmää. Kun asiakas löytyy vammaisesta ryhmästä, se käyttää rekisteröityä
käyttöliittymässä ja pysy alkuperäisessä yhteydessä.

Tietoja liittymäryhmistä
Tämän ominaisuuden avulla voit yhdistää useita Ethernet-linkkejä ryhmään ja rekisteröidä vain yhden liittymän suojausjärjestelmään varmuuskopiointisovelluksen kanssa. DD Boost -kirjasto neuvottelee järjestelmän kanssa saadakseen parhaan liittymän tietojen lähettämiseen. Kuormituksen tasapainotus parantaa järjestelmän fyysistä läpäisykykyä.
Liitäntäryhmän määrittäminen luo järjestelmään yksityisen verkon, joka koostuu ryhmäksi määritetyistä IP-osoitteista. Asiakkaat on määritetty yhteen ryhmään, ja ryhmärajapinta käyttää kuormituksen tasapainotusta tiedonsiirron suorituskyvyn parantamiseksi ja luotettavuuden lisäämiseksi.
Esimerkiksi Veritas NetBackup -ympäristössä mediapalvelimen asiakkaat käyttävät yhtä julkisen verkon IP-osoitetta järjestelmän käyttämiseen. Kaikki tietoliikenne järjestelmän kanssa käynnistetään tämän hallinnoidun IP-yhteyden kautta, joka on määritetty NetBackup-palvelimessa. Jos rajapintaryhmä määritetään, kun järjestelmä vastaanottaa tietoja mediapalvelinasiakkailta, tiedonsiirto tasapainotetaan ja jaetaan kaikille ryhmän rajapinnoille, mikä tarjoaa suuremman tulo/lähtö-siirtonopeuden erityisesti asiakkaille, jotka käyttävät useita 1 GigE -yhteyksiä.

Tiedonsiirto on kuormitukseltaan tasapainotettu rajapinnoilla jäljellä olevien yhteyksien määrän perusteella. Vain varmuuskopiointi- ja palautustöiden yhteydet ovat kuormitukseltaan tasapainotettuja. Katso Aktiiviset yhteydet -kohdasta lisätietoja ryhmän liittymissä olevien jäljellä olevien yhteyksien määrästä. Jos ryhmän liittymä epäonnistuu, kaikki kyseisen liittymän lennonaikaiset työt jatkuvat automaattisesti terveillä operatiivisilla linkeillä (varmuuskopiointisovellusten tietämättä). Kaikki virheen jälkeen aloitetut työt reititetään myös ryhmän terveeseen käyttöliittymään. Jos ryhmä on poistettu käytöstä tai palautusyritys vaihtoehtoisessa liittymässä epäonnistuu, palautukseen käytetään annettua IP-osoitetta. Yhden ryhmän vika ei käytä toisen ryhmän rajapintoja. Ota huomioon seuraavat tiedot, kun hallitset liittymäryhmiä.

● IP-osoite on määritettävä järjestelmään ja sen käyttöliittymä on otettava käyttöön. Tarkista liittymän määritykset valitsemalla Hardware Ethernet Interfaces (Sisäiset > Ethernet-liitännät > ) -sivu ja etsimällä vapaita portteja. Katso lisätietoja liittymän IP-osoitteen määrittämisestä DDOS Command Reference Guiden verkosta luvusta.
● Voit käyttää ifgroup-komentoja käyttöliittymäryhmien hallintaan; Nämä komennot on kuvattu yksityiskohtaisesti DDOS Command Reference Guide -oppaassa.
● Liitäntäryhmät tarjoavat täyden tuen staattisille IPv6-osoitteille, tarjoten samat ominaisuudet IPv6:lle kuin IPv4:lle. Samanaikaiset IPv4- ja IPv6-asiakasyhteydet ovat sallittuja. IPv6:een yhdistetty asiakas näkee vain IPv6 ifgroup-liittymät. IPv4:ään yhdistetty asiakas näkee vain IPv4:n ifgroup-liittymät. Yksittäiset if-ryhmät sisältävät kaikki IPv4-osoitteet tai kaikki IPv6-osoitteet.
