Precision 7730 CRU(Customer Replaceable Parts) 분해 분리 가이드
Summary: 이 문서는 누구든지 분리 및 교체할 수 있는 Dell Precision 7730 모바일 워크스테이션의 해당 부품에 대한 가이드입니다.
Symptoms
이 가이드는 Precision 7730 모바일 워크스테이션 컴퓨터의 CRU(Customer Replaceable Unit) 부품으로 간주되는 부품을 안전하게 분리하는 과정을 단계별로 안내합니다. CRU는 엔지니어가 제거하거나 교체할 필요가 없는 컴퓨터의 부품입니다. 이 가이드에는 관련 내용을 참조할 수 있는 그림도 포함되어 있습니다.
Cause
해당 사항 없음
Resolution
목차:
분리 가이드
이 가이드에서 원하는 작업을 다루지 않으면 시스템 설명서를 참조하십시오.
아래 문서에서는 전기 장비를 사용하여 작업하기 전에 고려해야 할 안전 지침에 대해 설명합니다.
분리 지침
| 1 | 소형 필립스 나사 드라이버 | 2 | 플라스틱 스크라이브 |
| 3 | 소형 납작 머리 스크루 드라이버 |
-
배터리를 분리하기 전에 따라야 할 분리 전 지침:
-
하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.
-
컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.
-
전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.
-
-

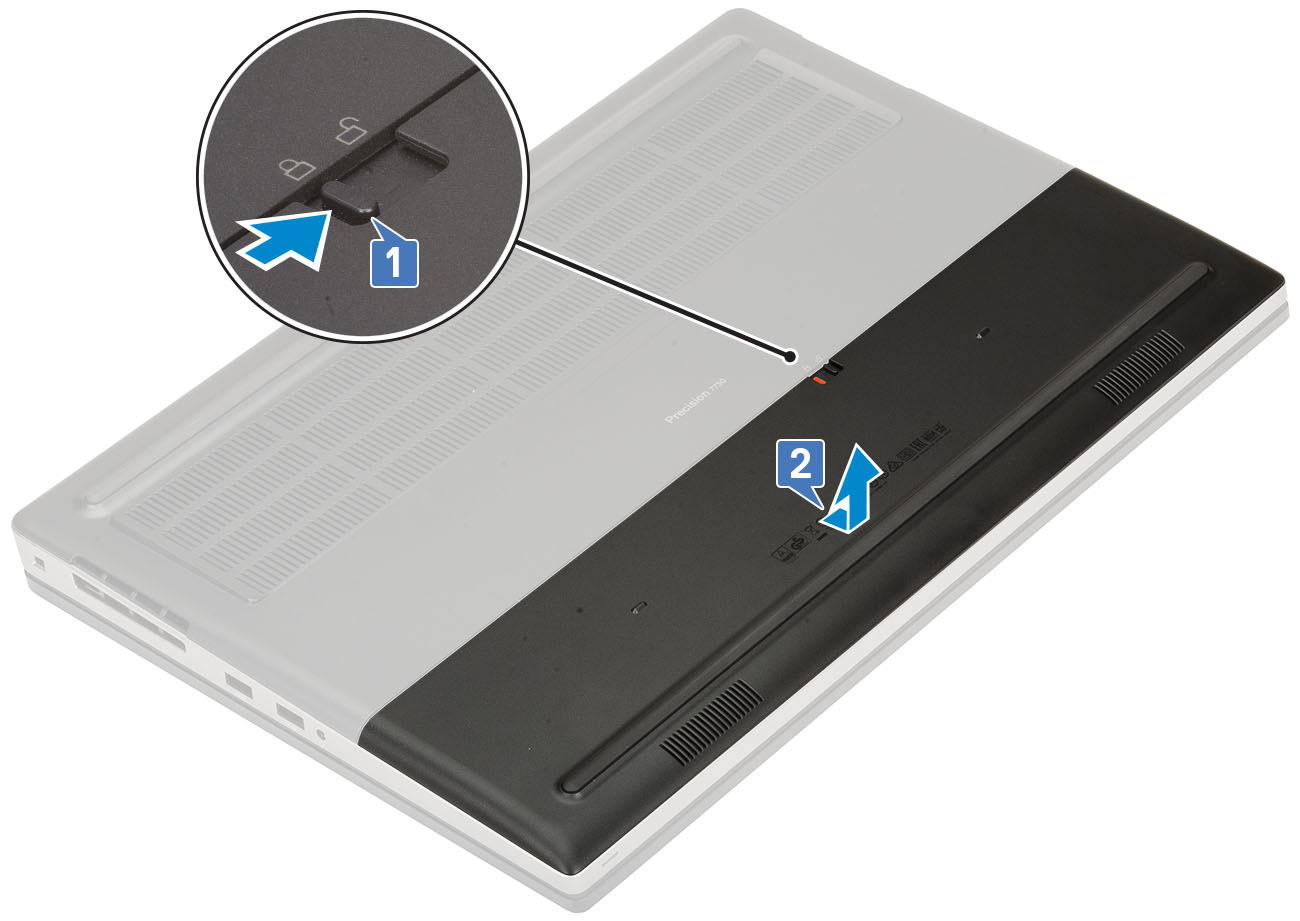

배터리 캐치 릴리스를 잠금 해제 아이콘 쪽으로 밀어 배터리 커버를 엽니다[1]. 커버를 베이스 쪽으로 밀고 위로 들어 올려 컴퓨터에서 배터리 커버를 분리합니다[2].
-

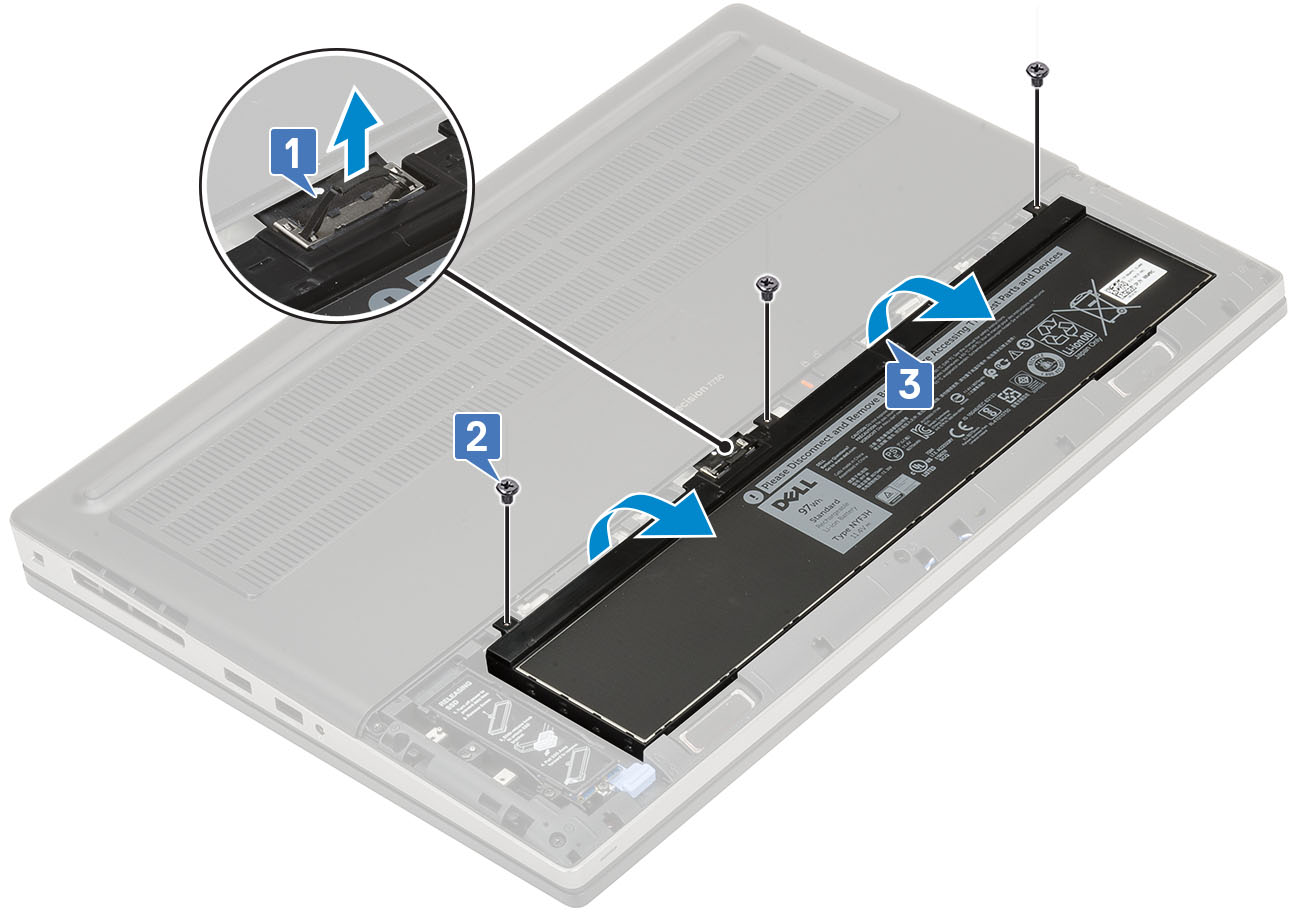

6셀 배터리를 제거하려면 마더보드에서 케이블을 분리하고 라우팅 채널에서 케이블을 제거합니다[1]. 배터리를 섀시에 고정하는 나사 3개를 제거합니다[2]. 컴퓨터에서 배터리를 분리합니다[3].
-
4셀 배터리를 제거하려면 마더보드에서 케이블을 분리하고[1] 배터리를 섀시에 고정하는 2개의 나사를 제거하고[2] 섀시에서 배터리를 제거합니다[3].
-
기본 액세스 패널을 분리하기 전에 따라야 할 분리 전 지침:
-
하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.
-
컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.
-
전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.
-
배터리를 분리합니다.
-
-

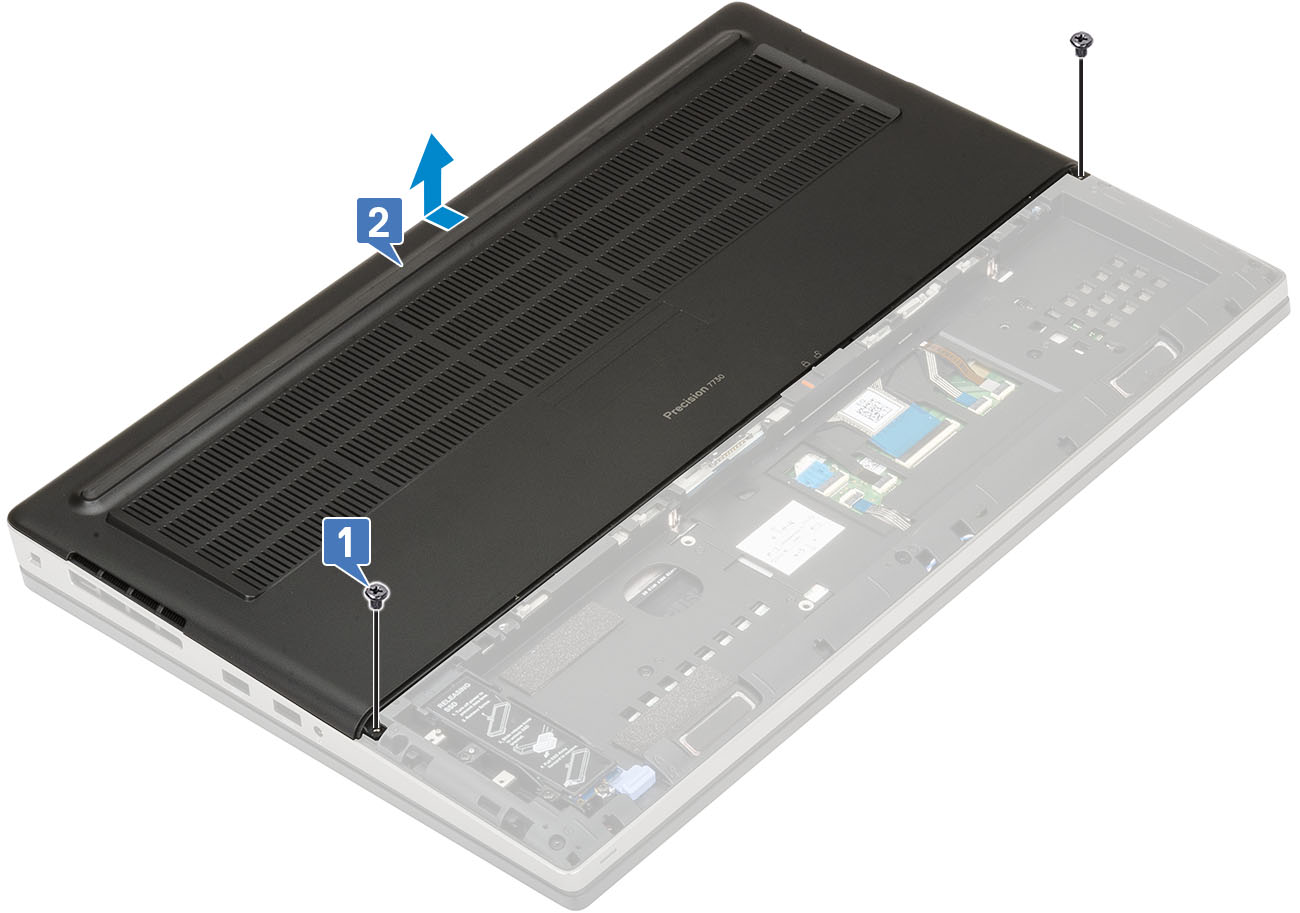

컴퓨터를 덮개 위에 놓은 상태에서 커버를 섀시에 고정하는 나사 2개를 제거하고[1] 커버를 컴퓨터 상단 쪽으로 밀어 섀시에서 잠금을 해제하고 들어 올립니다[2].
-

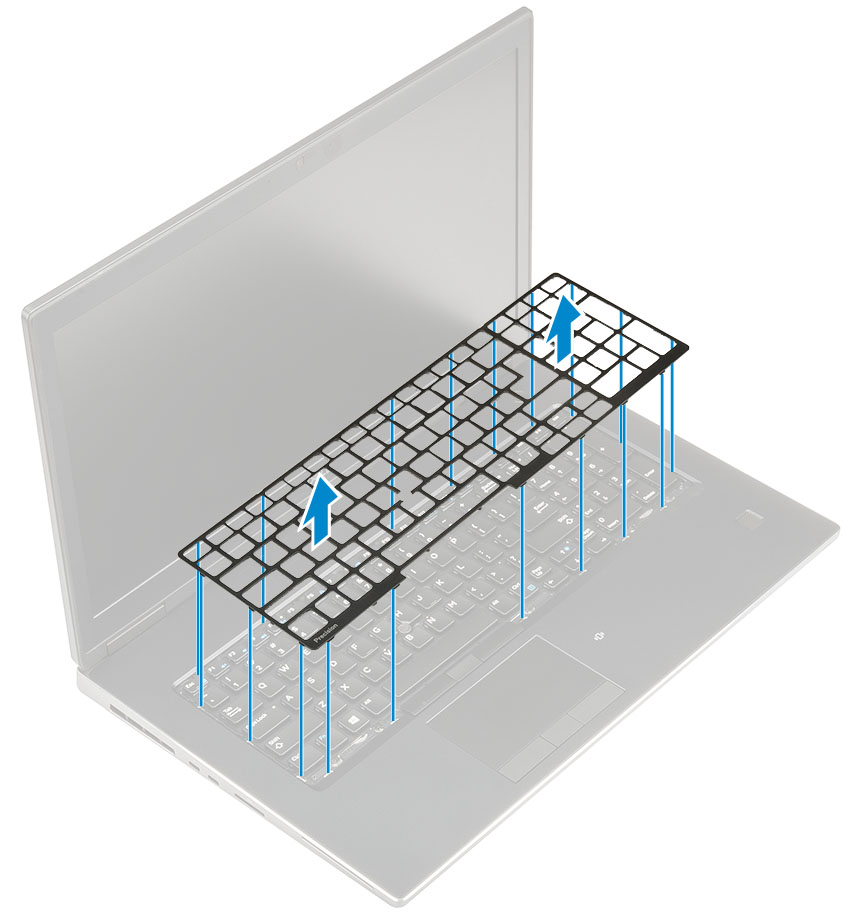

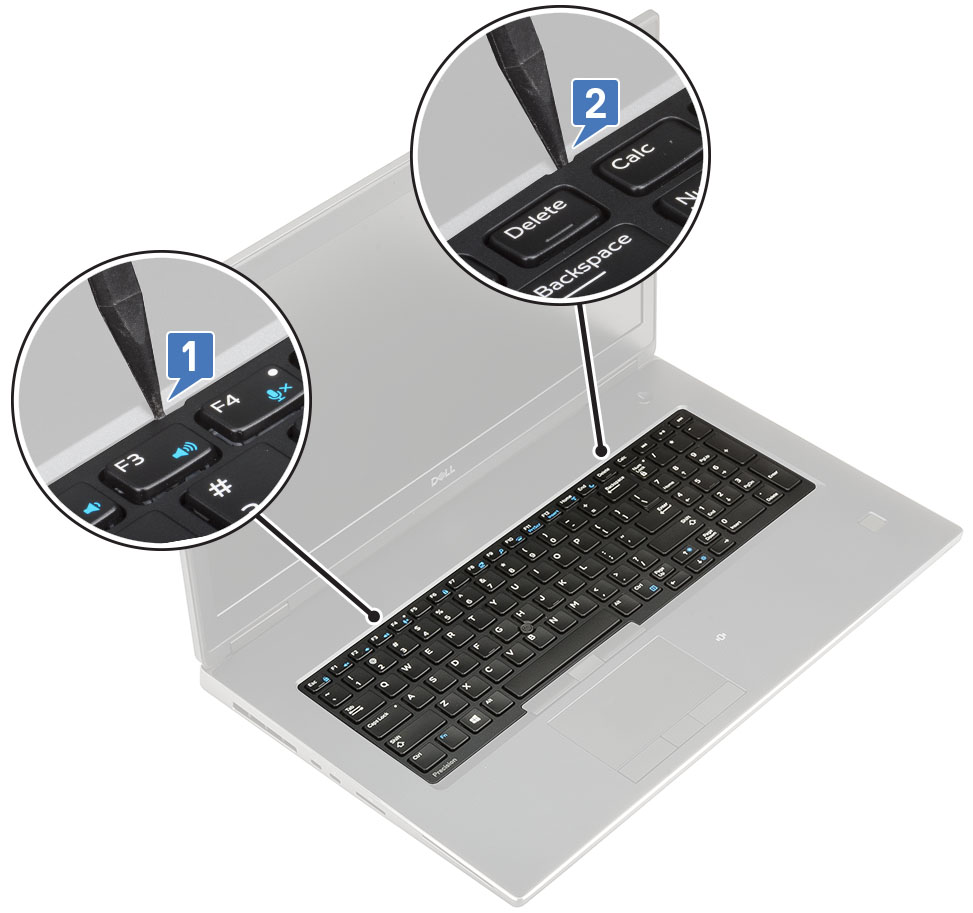

키보드를 분리하기 전에 따라야 할 분리 전 지침:
-

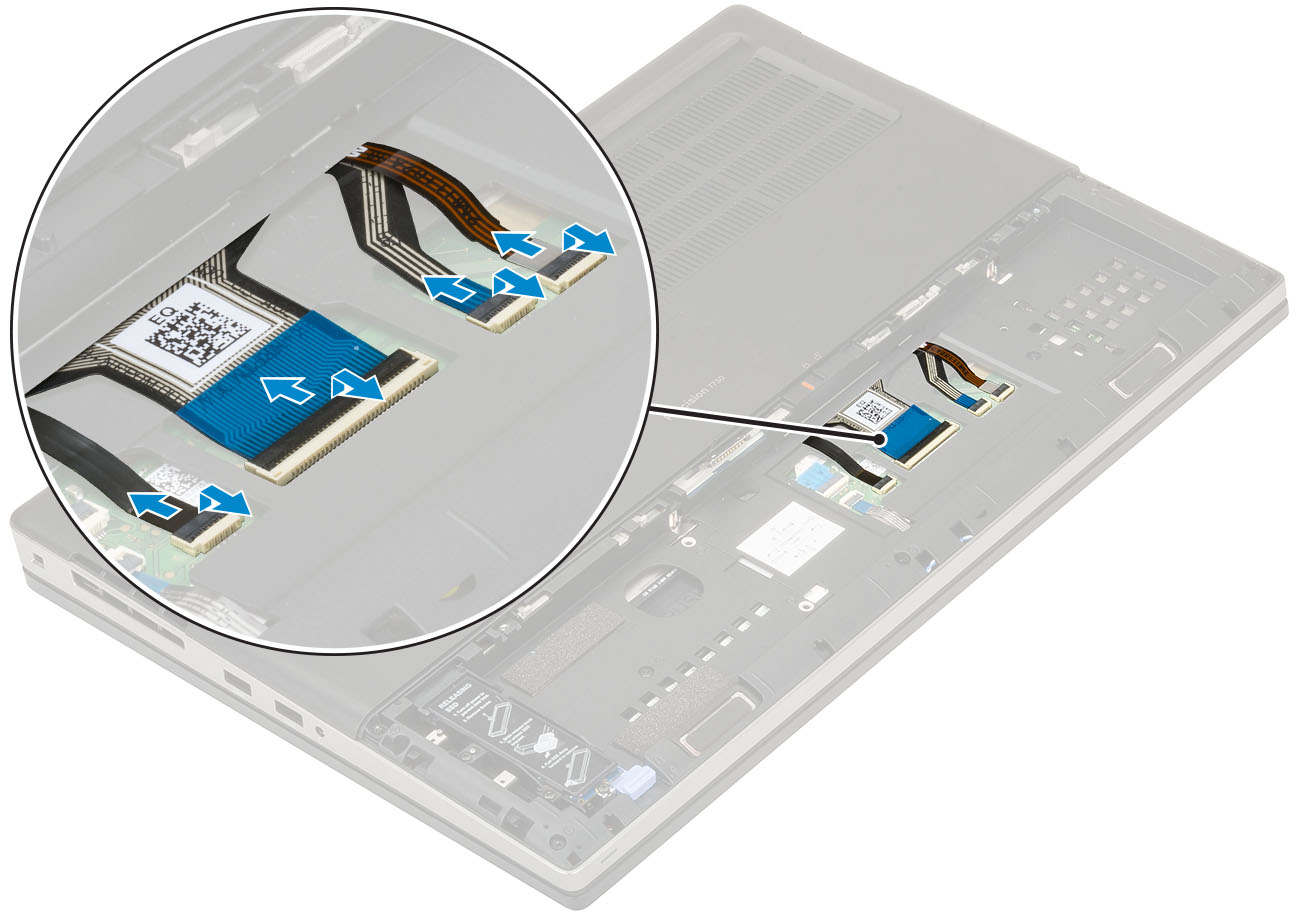

컴퓨터가 덮개를 덮고 있는 상태에서 래치를 들어 올리고 키보드 케이블, 지문 케이블 및 지문 버튼 케이블을 커넥터에서 연결 해제합니다.
-

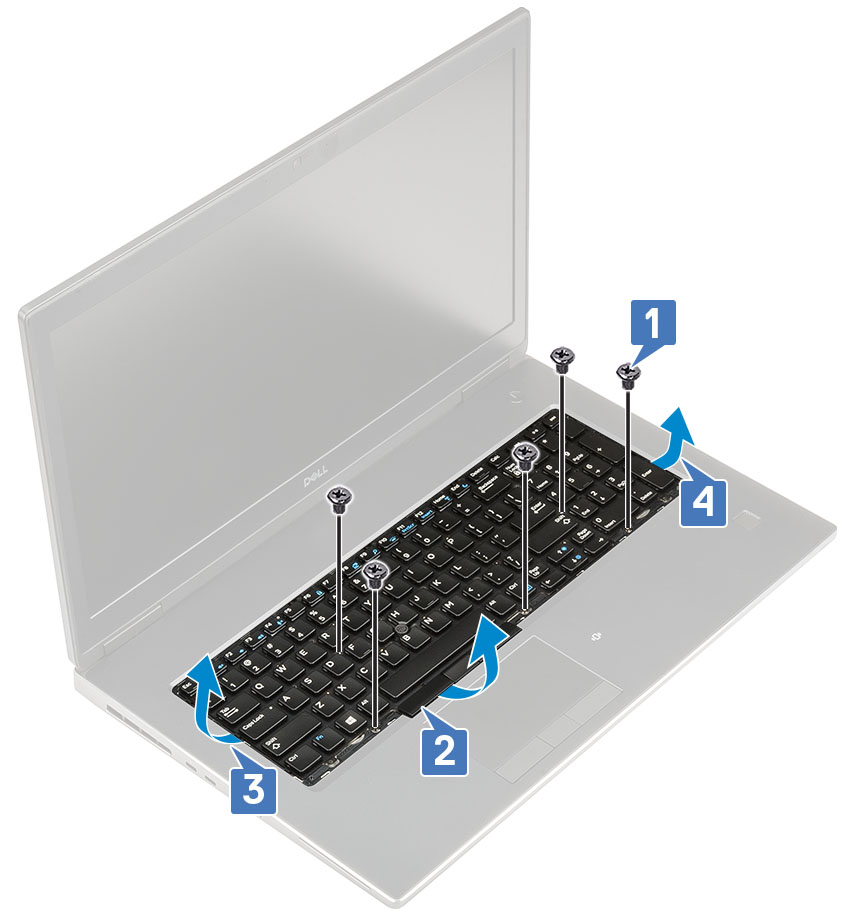

컴퓨터를 베이스로 돌려 컴퓨터를 엽니다. 키보드를 섀시에 고정하는 5개의 나사를 제거한 다음[1] 키보드의 하단 가장자리와 왼쪽 및 오른쪽을 들어 올립니다[2, 3, 4].
-

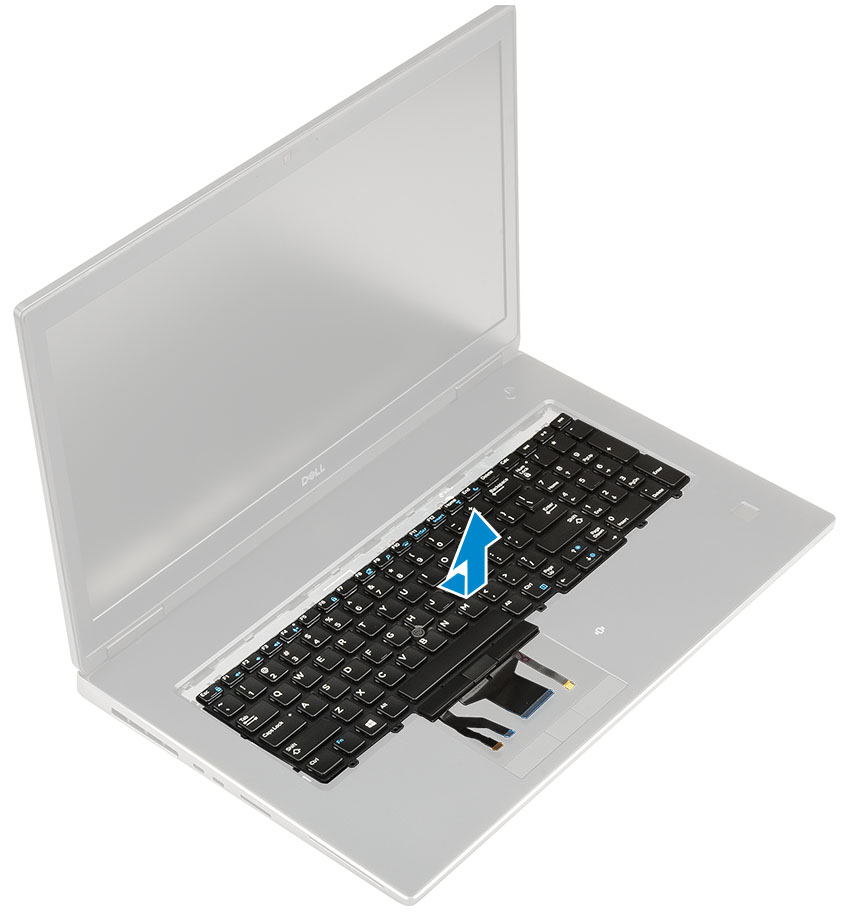

키보드를 손목 받침대 쪽으로 밀고 들어 올려 컴퓨터에서 꺼냅니다.
-
메모리를 분리하기 전에 따라야 할 분리 전 지침:
-
모듈이 커넥터[1] 쪽으로 비스듬히 튀어나올 때까지 메모리 DIMM의 짧은 쪽에 있는 금속 클립을 잡아당깁니다.
-
메모리 DIMM을 들어 올려 컴퓨터에서 꺼냅니다[2].
-
하드 드라이브를 분리하기 전에 따라야 할 분리 전 지침:
-

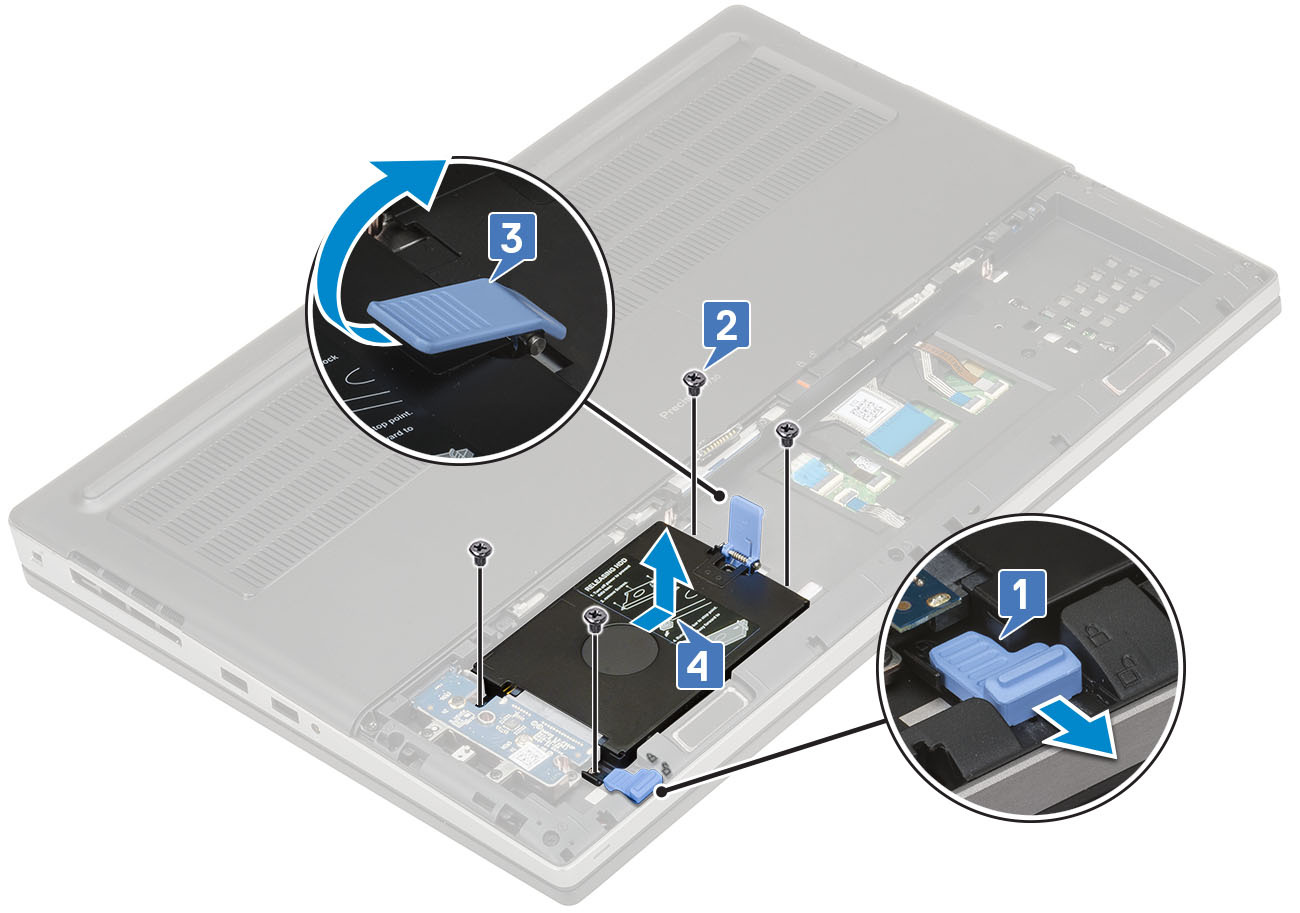

컴퓨터가 덮개에 있는 상태에서 하드 드라이브 분리 래치를 잠금 해제 위치로 밀어 넣고[1] 하드 드라이브 브래킷의 각 모서리[1]에서 4개의 나사를 제거하고[2] 브래킷 끝에 있는 탭을 뒤집은 다음[3] 하드 드라이브 브래킷을 섀시 중앙으로 밀고 들어 올려 컴퓨터에서 분리해야 합니다[4].
-

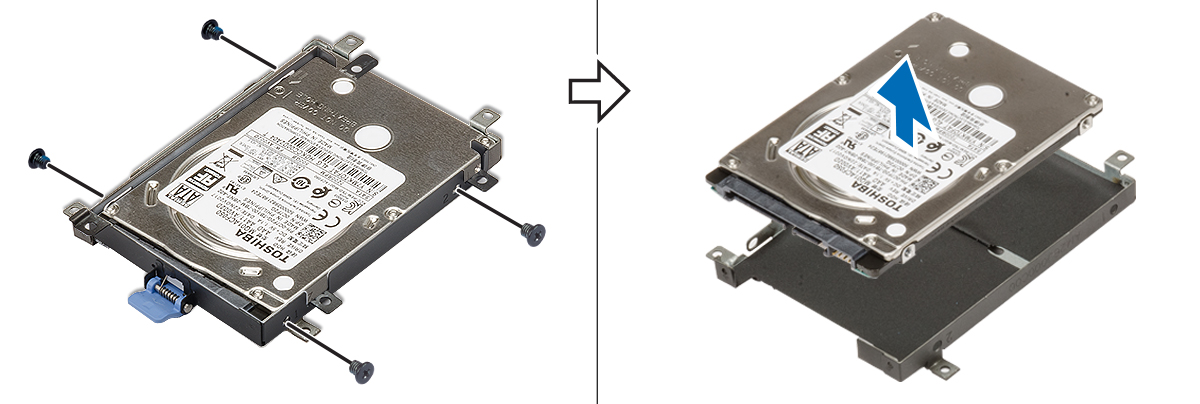

하드 드라이브를 브래킷에 고정하는 4개의 나사를 제거하고 하드 드라이브를 들어 올려 브래킷에서 꺼냅니다.
-
솔리드 스테이트 드라이브(SSD)를 분리하기 전에 따라야 할 분리 전 지침:
-

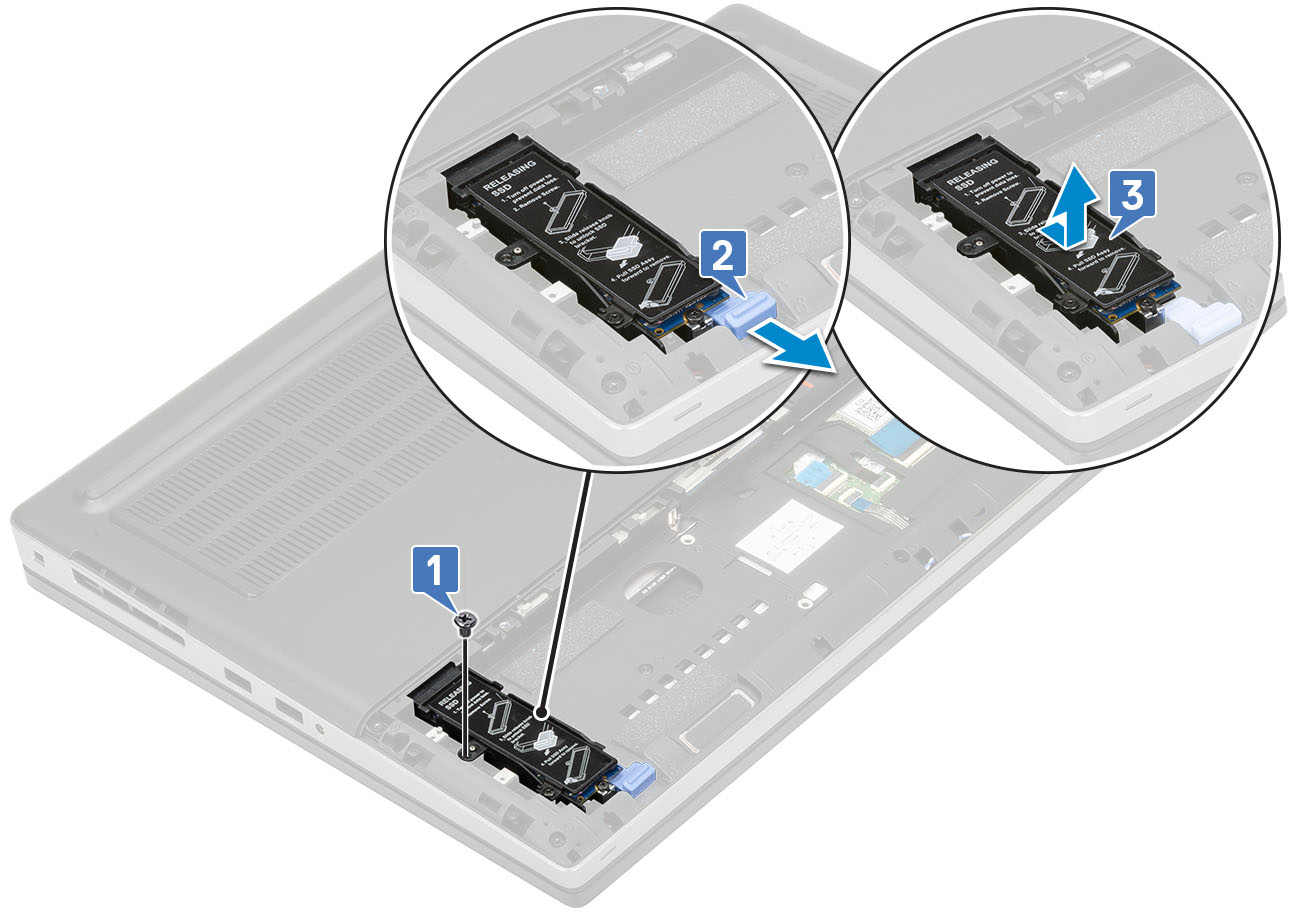

슬롯 4에 있을 때 SSD를 제거하려면 SSD 어셈블리의 끝을 마더보드에 고정하는 나사를 제거하고[1] 분리 래치를 당겨 SSD 어셈블리를 잠금 해제하고[2] 컴퓨터에서 SSD 어셈블리를 제거합니다[3].
-

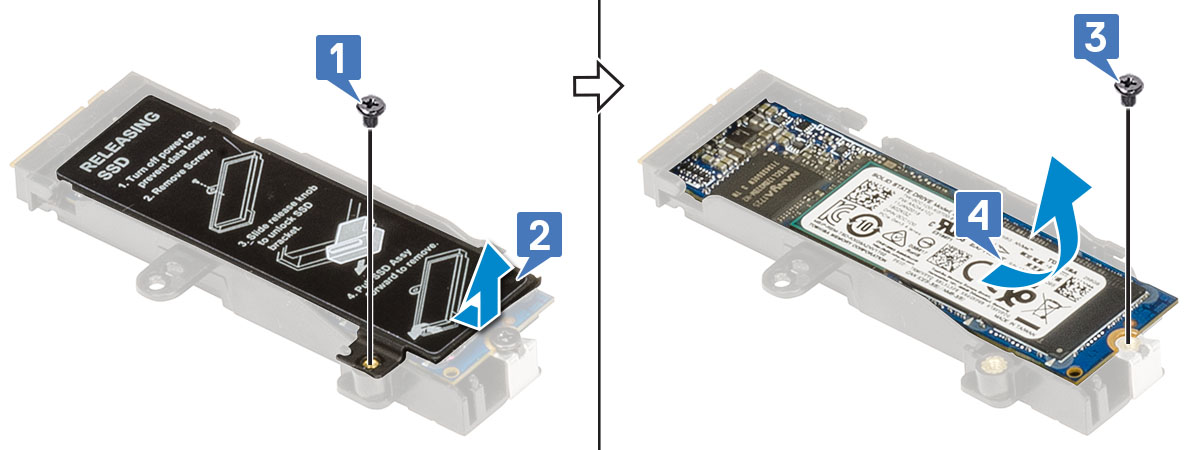

SSD 어셈블리에서 SSD를 제거하려면 열판을 어셈블리에 고정하는 1개의 나사를 제거합니다[1]. 열판을 제거하고 SSD를 어셈블리에 고정하는 나사 1개를 꺼내고[3] SSD를 들어 올려 어셈블리에서 꺼냅니다[4].
-

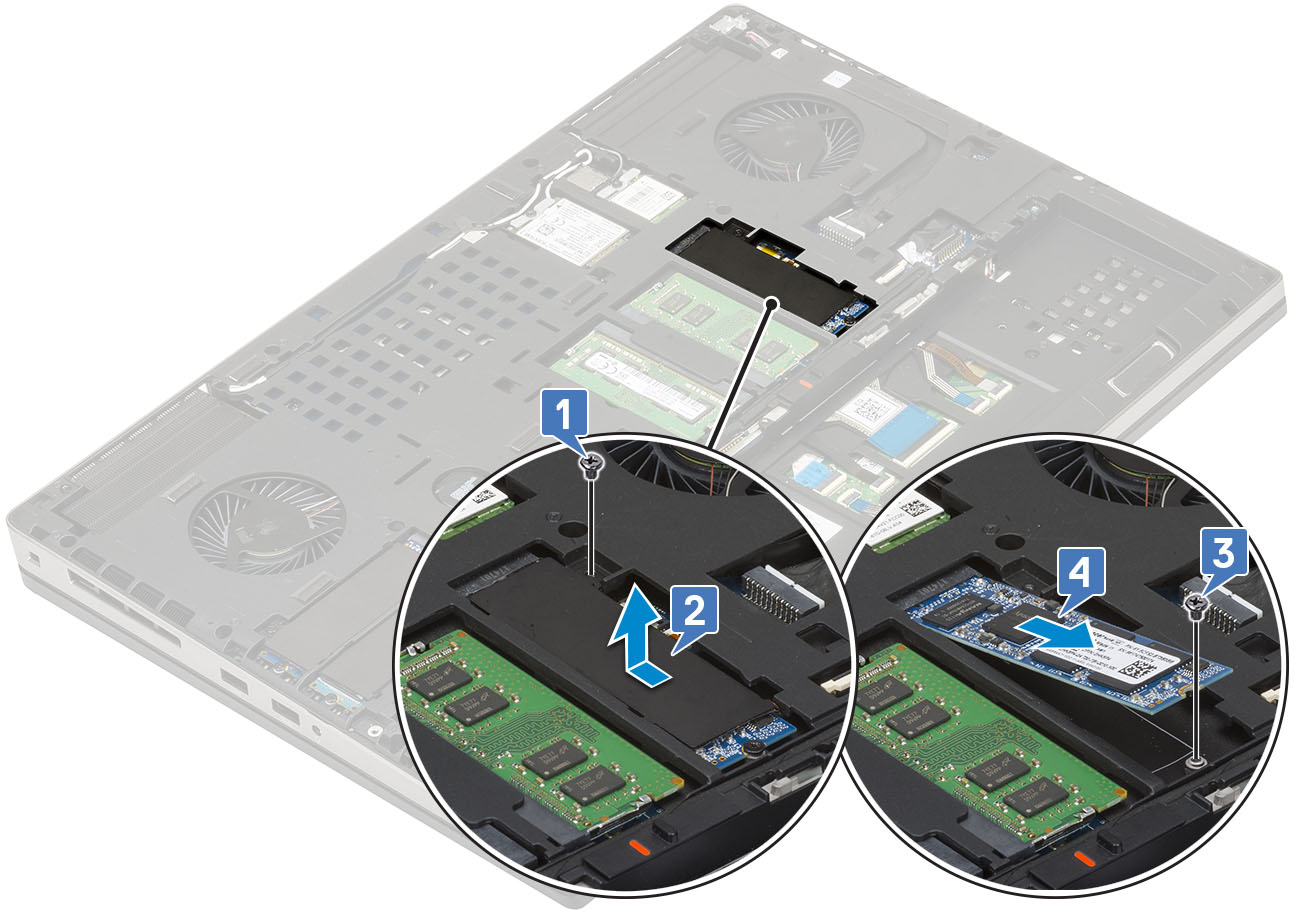

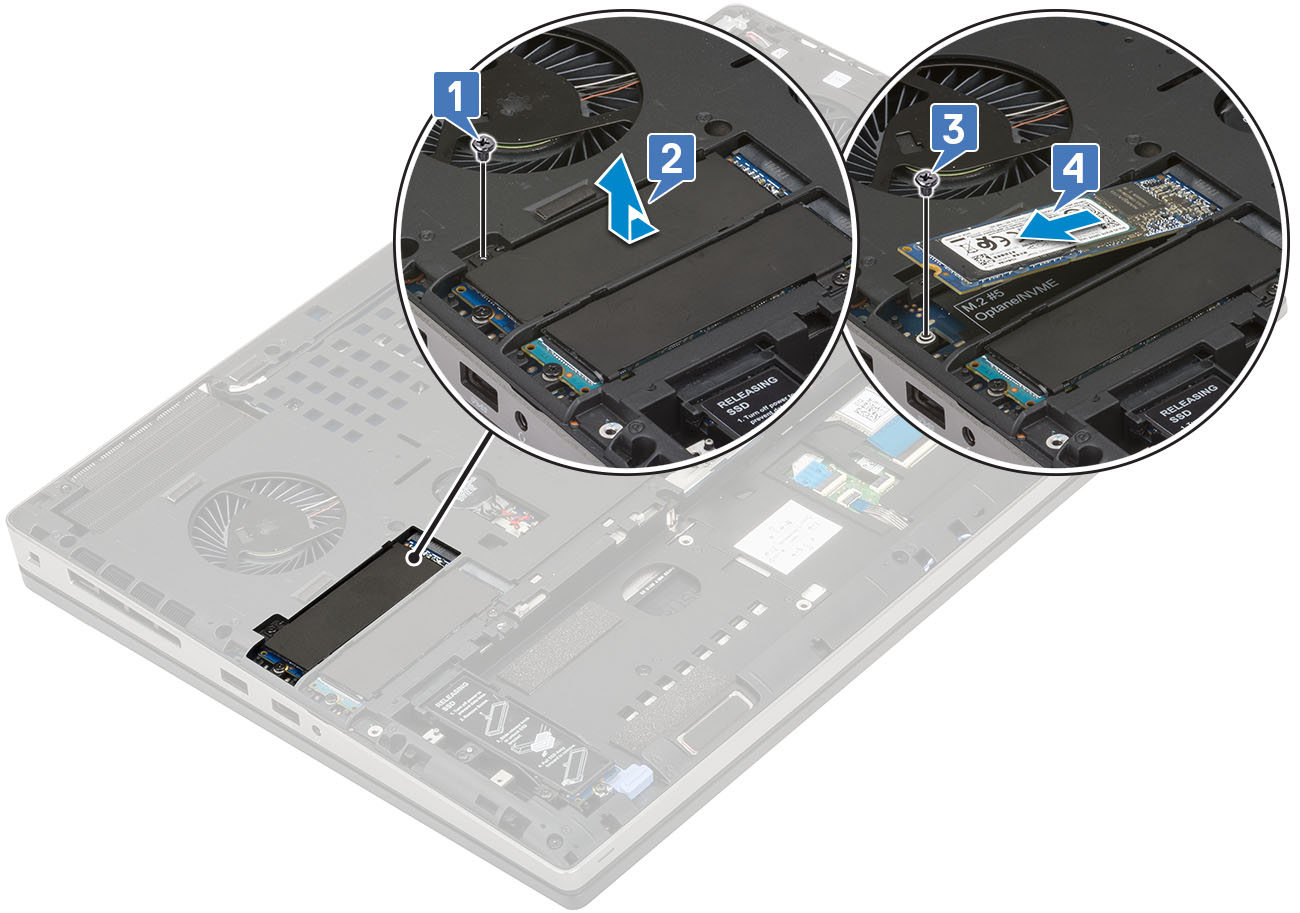

슬롯 3, 5 또는 6에 있을 때 SSD를 제거하려면 열판의 끝을 마더보드에 고정하는 나사를 제거합니다[1]. 열판을 제거합니다[2]. SSD를 마더보드에 고정하는 나사 1개를 꺼내고[3] 컴퓨터에서 SSD를 제거합니다[4].
-
SD 카드를 분리하기 전에 따라야 할 분리 전 지침:
-
하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.
-
컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.
-
전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.
-
-

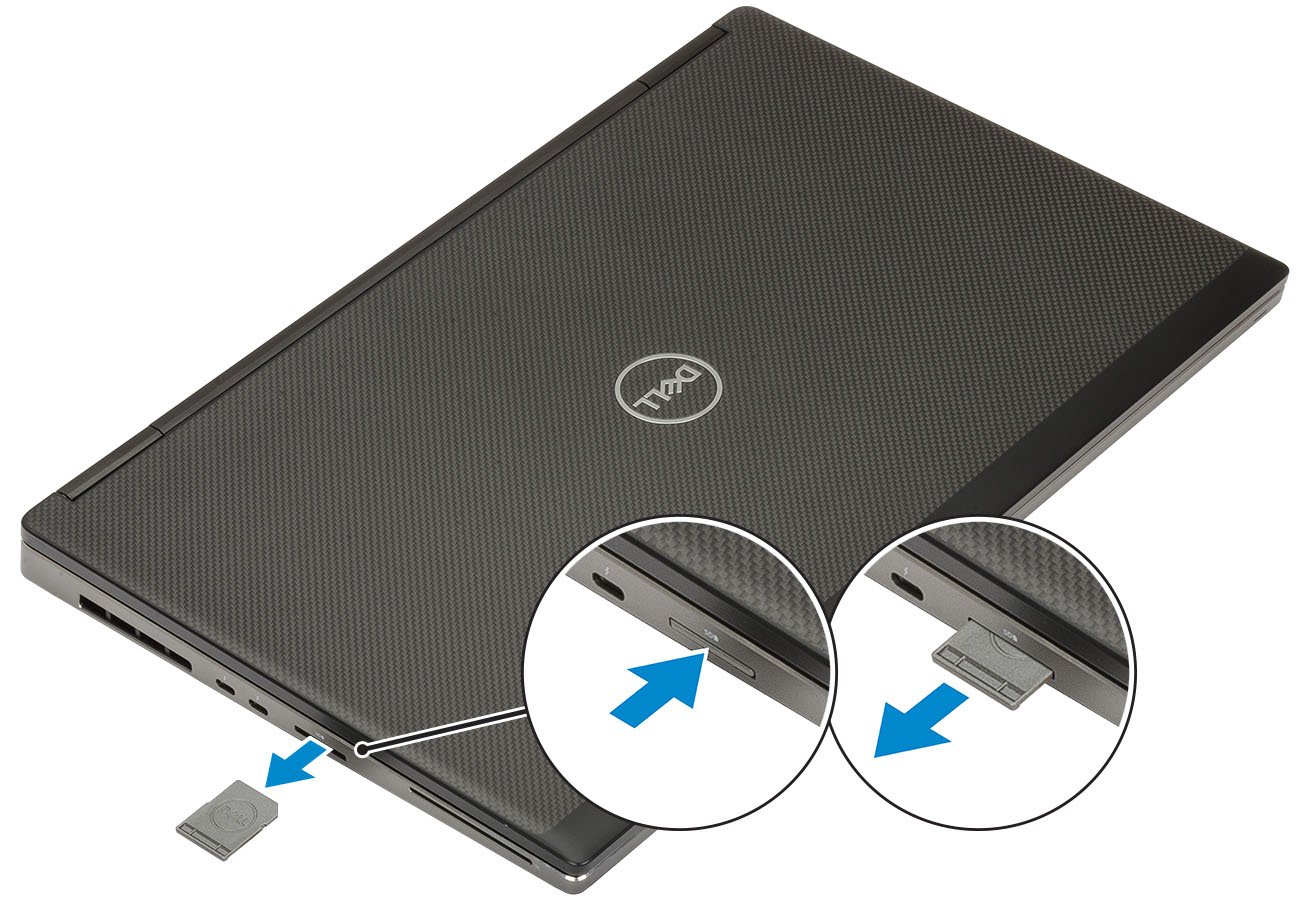

SD 카드를 시스템 안으로 더 밀어 넣고 분리합니다. 컴퓨터의 측면이 튀어나오면, 컴퓨터의 측면을 잡고 나머지 부분을 당겨 컴퓨터에서 꺼냅니다.
추가 지원이 필요하면 기술 지원에 문의하십시오.
