Guia de remoção e desmontagem do Precision 7730 para peças substituíveis do cliente (CRUs)

Instruções a serem seguidas antes da remoção da bateria:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente.

2. Desligue todos os cabos telefônicos, de rede e USB do computador.

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.

Abra a tampa da bateria deslizando a liberação da trava da bateria em direção ao ícone de desbloqueio [1]. Deslize a tampa em direção à base e levante-a para remover a tampa da bateria do computador [2].

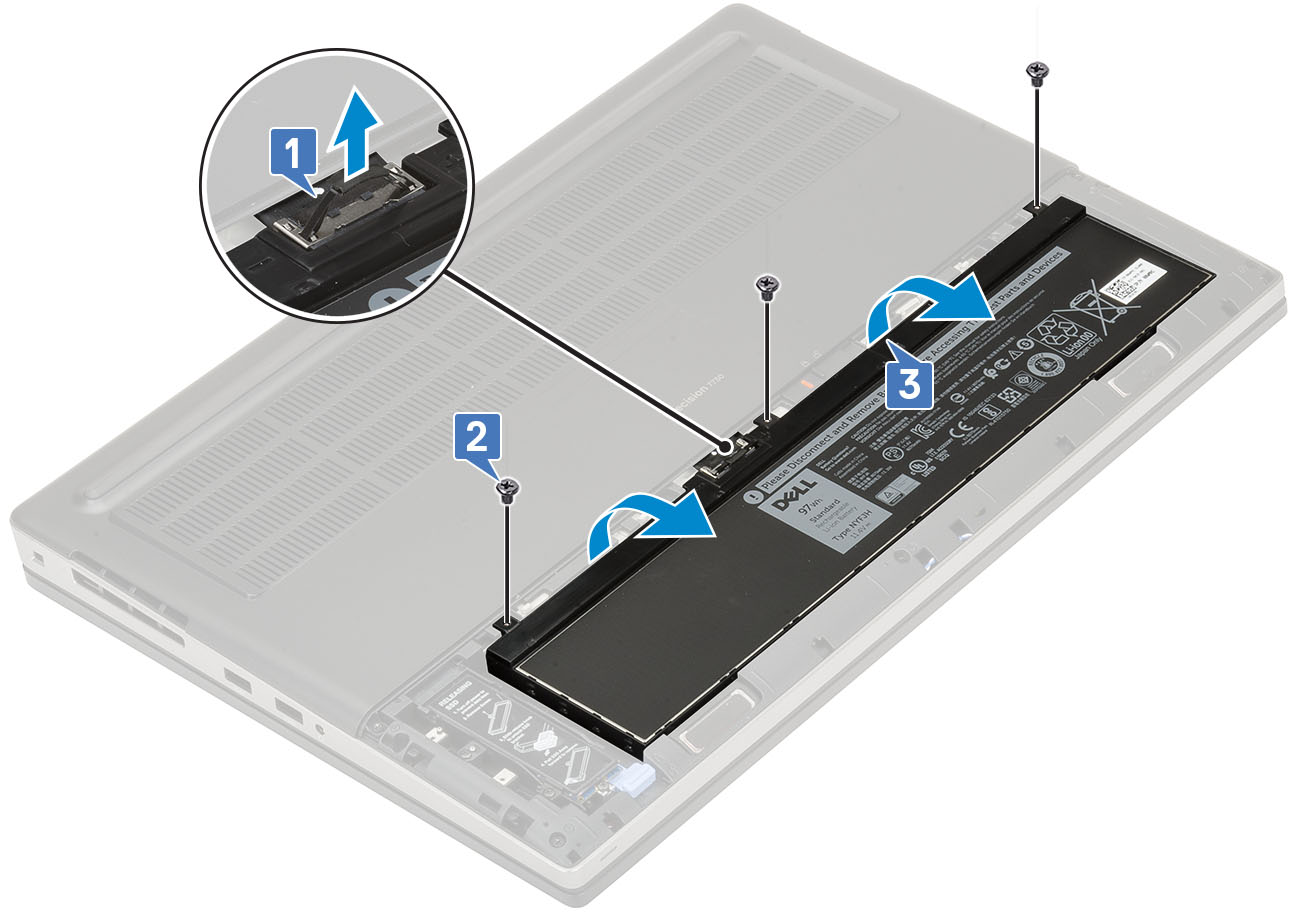

Para remover a bateria de 6 células , desconecte o cabo da placa-mãe e remova o cabo do canal de roteamento [1]. Remova os três parafusos que prendem a bateria ao chassi [2]. Remova a bateria do computador [3].

Para remover a bateria de 4 células, desconecte o cabo da placa-mãe [1], remova os dois parafusos que prendem a bateria ao chassi [2] e remova a bateria do chassi [3].

Instruções a serem seguidas antes da remoção do painel de acesso principal:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente.

2. Desligue todos os cabos telefônicos, de rede e USB do computador.

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.

4. Remova a bateria.

Com o computador sobre a tampa, remova os dois parafusos que prendem a tampa ao chassi [1] e deslize a tampa em direção à parte superior do computador para destravá-la do chassi e levante-a [2].

Instruções a serem seguidas antes da remoção do acabamento do teclado:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente.

2. Desligue todos os cabos telefônicos, de rede e USB do computador.

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.

4. Remova a tampa do sistema e a bateria.

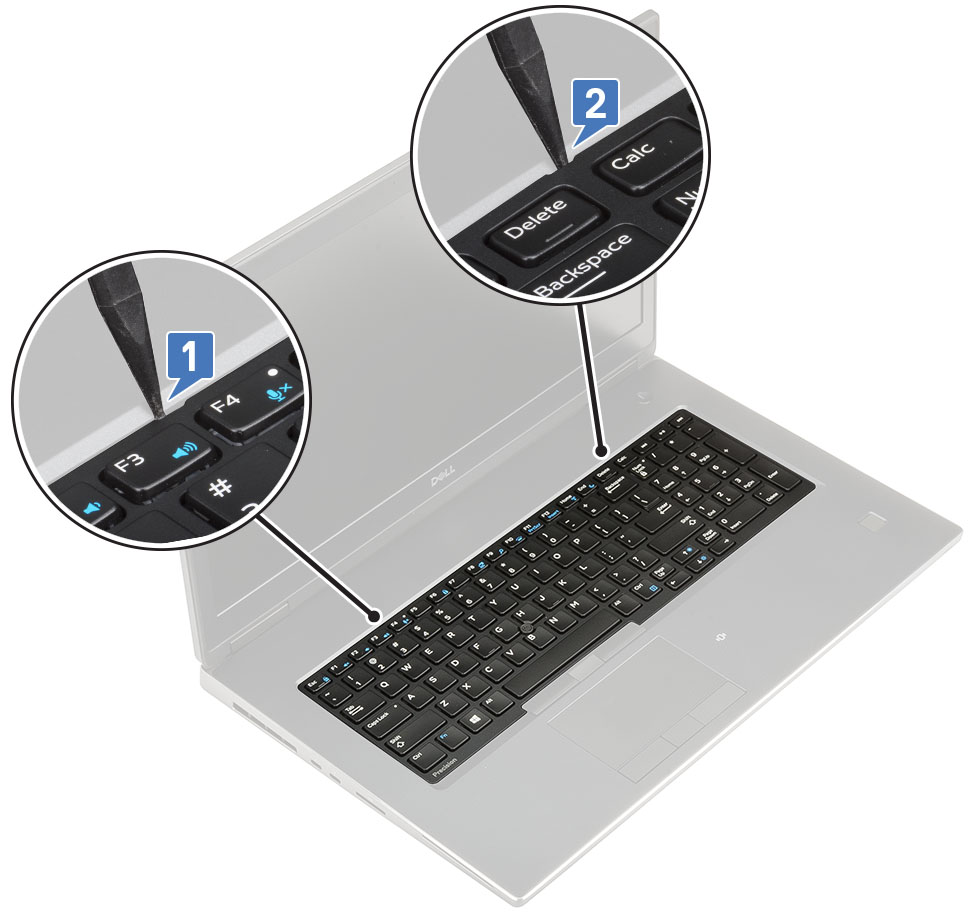

Usando uma haste plástica ou ferramenta semelhante, levante o acabamento começando pelos pontos de recesso ao longo da borda superior [1] e [2], e continue ao redor do acabamento indo no sentido horário.

Levante o acabamento e remova-o do computador.

Instruções a serem seguidas antes da remoção do teclado:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente.

2. Desligue todos os cabos telefônicos, de rede e USB do computador.

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.

4. Remova a tampa do sistema, a bateria e o acabamento do teclado.

Com o computador sobre a tampa, levante a trava e desconecte o cabo do teclado, o cabo de impressão digital e o cabo do botão de impressão digital do conector.

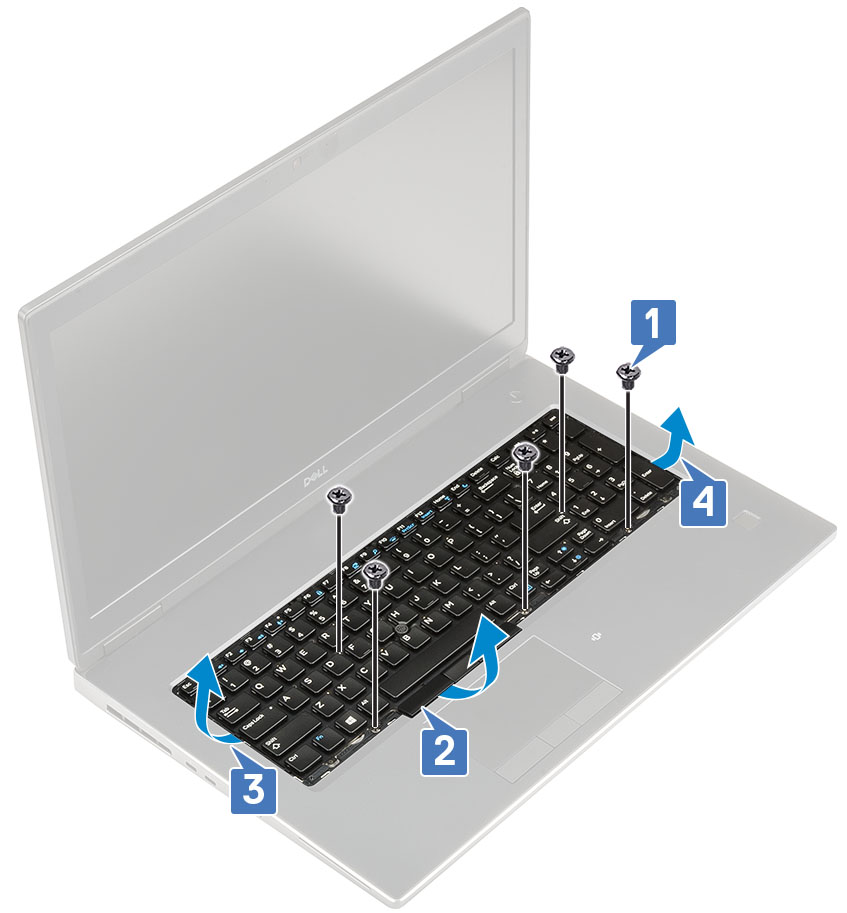

Vire o computador de volta para sua base e abra o computador. Remova os cinco parafusos que prendem o teclado ao chassi [1] e, em seguida, retire a borda inferior do teclado e os lados esquerdo e direito [2, 3, 4].

Deslize o teclado em direção ao apoio para as mãos e levante e remova-o do computador.

Instruções a serem seguidas antes da remoção da memória:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente.

2. Desligue todos os cabos telefônicos, de rede e USB do computador.

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.

4. Remova a tampa do sistema e a bateria.

Afaste os clipes de metal nos lados mais estreitos do DIMM de memória até que o módulo se solte em um ângulo em relação ao conector [1].

Levante o DIMM de memória do computador [2].

Instruções a serem seguidas antes da remoção do disco rígido:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente.

2. Desligue todos os cabos telefônicos, de rede e USB do computador.

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.

4. Remova a tampa do sistema e a bateria.

Com o computador em sua tampa, você deve deslizar a trava de liberação do disco rígido para a posição de desbloqueio [1], remover os quatro parafusos de cada canto [1] do suporte do disco rígido [2], virar a aba na extremidade do suporte, [3] e, em seguida, empurrar o suporte do disco rígido para o centro do chassi e levante-o e remova-o do computador [4].

Remova os quatro parafusos que prendem o disco rígido ao suporte e levante o disco rígido para fora do suporte.

Instruções a serem seguidas antes da remoção da unidade de estado sólido (SSD):

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente.

2. Desligue todos os cabos telefônicos, de rede e USB do computador.

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.

4. Remova a tampa do sistema e a bateria.

Para remover a SSD quando localizada no slot 4, remova o parafuso que prende a extremidade do conjunto da SSD à placa-mãe [1], puxe a trava de liberação para destravar o conjunto da SSD [2] e remova o conjunto da SSD do computador [3].

Para remover a SSD do conjunto da SSD, remova o único parafuso que prende a placa térmica ao conjunto [1]. Remova a placa térmica e retire o único parafuso que prende a SSD [3] ao conjunto e levante a SSD para cima e para fora do conjunto [4].

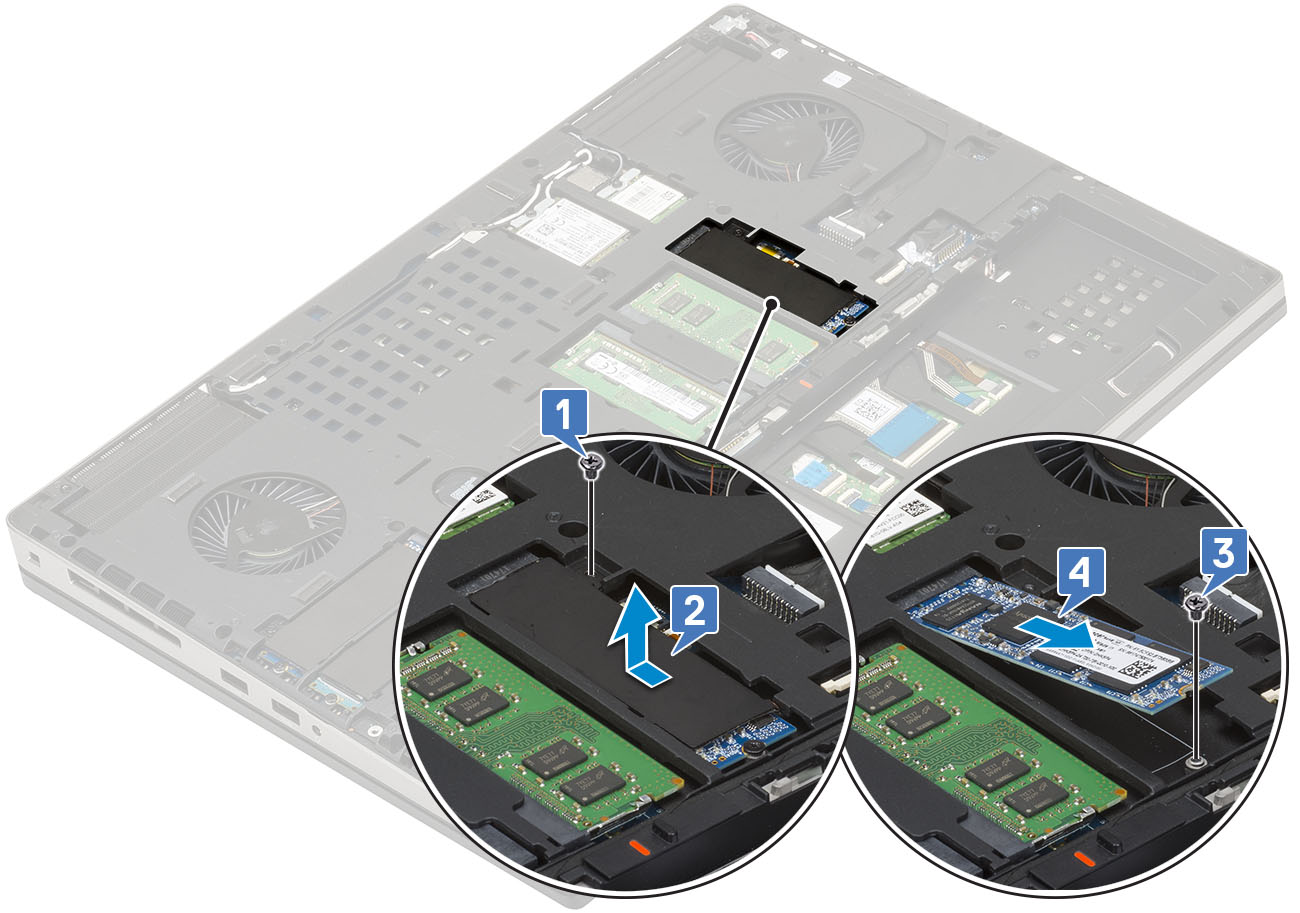

Para remover a SSD quando localizada no slot 3, 5 ou 6, remova o parafuso que prende a extremidade da placa térmica à placa-mãe [1], remova a placa térmica [2]. Retire o único parafuso que prende a SSD à placa-mãe [3] e remova a SSD do computador [4].

Instruções a serem seguidas antes da remoção do cartão SD:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente.

2. Desligue todos os cabos telefônicos, de rede e USB do computador.

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas.

Empurre o cartão SD para dentro da máquina e solte-o. Depois que ele sair da lateral do computador, segure-o e puxe-o para fora do caminho para fora da máquina.
