Dell Networking SONiC sFlow-konfiguration

Indeks

Hvad er sFlow

sFlow er en flow-baseret samplingmetode til overvågning af netværkstrafik. Brug sFlow til at overvåge netværkssikkerhed i store virksomhedsdatacentre, overvåge trafik for forskellige lejere i et logisk netværk og på angivne grænseflader og til QoS-handlinger (quality of service).

sFlow-overvågningssystemet består af

1. SFlow-agenten er placeret et vilkårligt sted i pakkens sti. Agenten kombinerer floweksempler og grænsefladetællere i sFlow-datagrams og videresender dem til sFlow-collectoren med regelmæssige intervaller. Datapakkerne består af oplysninger om, men ikke begrænset til, pakkens header, indgangs- og udgangsgrænseflader, samplingparametre og grænsefladetællere. ASICs håndterer pakke-sampling.
2. sFlow Collector analyserer de datagrams, der modtages fra forskellige enheder, og viser et netværksdækkende overblik over trafikstrømmene.


sFlow anvender to typer sampling:

1. Statistisk pakkebaseret sampling af switchede eller routede pakkestrømme.
2. Tidsbaseret sampling af grænsefladetællere.

Standardindstillinger for sFlow

Standardværdier

sFlow-standard samplingshastigheder for forskellige Link Speed

*Det anbefales ikke at ændre samplingsfrekvensen.

Konfigurer sFlow

Konfigurere sFlow globalt på en switch. Som standard er sFlow-agenten deaktiveret. Du skal aktivere sFlow globalt for at indsamle trafik på alle datagrænseflader, før du kan omkonfigurere standardindstillingerne.

Aktivering af sFlow globalt
Dette aktiverer sFlow på alle indgående og udgående grænseflader i switchen.

admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# sflow enable

Deaktiver sFlow in-grænseflade

Disable sFlow in single interfaces
admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# interface Eth
DELLSONiC(config-if-Eth1/1)# no sflow enable

Disable sFlow in range of interfaces
DELLSONiC(config)# interface range Eth
DELLSONiC(config-if-range-eth**)# no sflow enable

Aktivér sFlow i en række grænseflader

Enable sFlow in single interfaces
admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# interface Eth
DELLSONiC(config-if-EthX/X)# sflow enable

Enable sFlow in range of interfaces
DELLSONiC(config)# interface range Eth
DELLSONiC(config-if-range-eth**)# sflow enable

Konfigurere en sFlow Collector
Konfigurere destinationsindsamlerportnummeret for sFlow-datatrafik (0 til 65535; standard 6343).
Angiv den VRF, som sFlow Collector kører på: Administration (mgmt) eller standard. Standard VRF på collectoren anvendes som standard. Du kan konfigurere den samme collector IP-adresse og/eller portnummer i forskellige VRF'er.

Configure sflow collector
DELLSONiC# configure
DELLSONiC(config)# sflow collector {ip-address | ipv6-address} [collector-port-number] [vrf vrf-name]}

Remove sflow collector
DELLSONiC(config)# no sflow collector {ip-address | ipv6-address} [collector-port-number] [vrf vrf-name]}

Konfigurere sFlow-forespørgselsinterval (valgfrit)
Konfigurer et ikke-default sFlow-forespørgselsinterval, og bevar standard samplingsfrekvensen.
Forespørgselsintervallet er det klokkeslæt (i sekunder), hvor der indsamles trafikprøver eller tællere (5 til 300; standard 20). Indtast 0 for at deaktivere sFlow-trafikafstemning.

Configure sFlow polling-interval
admin@DELLSONiC:~$ sonic-cli

DELLSONiC# configure

DELLSONiC(config)# sflow polling-interval



Restore sFlow polling-interval to default 20 Seconds

DELLSONiC(config)#no sflow polling-interval

Konfigurer en sFlow agent-grænseflade
Dell SONiC-switchen bruger den IP-adresse, der er konfigureret på sFlow-agentgrænsefladen og en agentadresse. Denne agentadresse hjælper indsamleren med entydigt at identificere kilden til de pakker, den modtager. Vi har mulighed for at vælge Ethernet, VLAN, Loopback eller Management-grænseflade som agentgrænseflade. Som standard bruger sFlow administrationsgrænsefladens IP-adresse.

admin@DELLSONiC:~$ sonic-cli

DELLSONiC# configure

DELLSONiC(config)# sflow agent-id


Restore sFlow agent interface to the default

DELLSONiC(config)# no sflow agent-id

I dette tilfælde har Eth 1/1 f.eks. IP-adresse 10.0.0.1, og vi har konfigureret sFlow agent-id Eth 1/1. I dette tilfælde er agentadressen 10.0.0.1.
Klik her for at se et eksempel på pakkehentning
Hvis Eth 1/1 ikke har en IP-adresse. Den bruger administrationsgrænsefladens IP-adresse.

Konfigurere sFlow-samplinghastighed (valgfrit - ikke anbefalet ændring)
Samplingsfrekvensen indsamler én pakke i det angivne antal pakker (256 til 8388608).
Standarden registrerer et nyt flow på 10 % af linkbåndbredden på mindre end et sekund og afhænger af grænsefladehastigheden. Se sFlow-standard samplingshastigheder for forskellige Link Speed

Configure sFlow sampling rate

admin@DELLSONiC:~$ sonic-cli

DELLSONiC# configure

DELLSONiC(config)# interface Eth

DELLSONiC(config-if-EthX/X)# sflow sampling-rate



Restore sFlow sampling rate

admin@DELLSONiC:~$ sonic-cli

DELLSONiC# configure

DELLSONiC(config)# interface Eth

DELLSONiC(config-if-EthX/X)#no sflow sampling-rate

Eksempel på konfiguration

I dette eksempel har en sFlow Collector IP-adresse 10.0.0.100 med disse konfigurationstrin:

admin@DELLSONiC:~$ sonic-cli

DELLSONiC# configure

DELLSONiC(config)# sflow enable

DELLSONiC(config)# sflow collector 10.0.0.100

DELLSONiC(config)# sflow agent-id Eth 1/1

DELLSONiC(config)# end

Som standard er alle grænseflader sFlow aktiveret, når sflow enable de køres. Lad os udelukke Eth 1/2 fra dette.

admin@DELLSONiC:~$ sonic-cli

DELLSONiC# configure

DELLSONiC(config)# interface Eth 1/2

DELLSONiC(config-if-Eth1/2)# no sflow enable

Bekræft

Brug visningskommandoerne til at få vist sFlow-konfiguration og tællere.

Vis global sFlow-konfiguration
Brug kommandoen show sflow.

DELLSONiC# show sflow

---------------------------------------------------------

Global sFlow Information

---------------------------------------------------------

        admin state:            up

        polling-interval:       44

        agent-id:               Eth1/1

        configured collectors:  1

             10.0.0.100          6343        default

Vis status for sFlow-grænseflade (ud)
Brug kommandoen show sflow interface.

DELLSONiC# show sflow interface

-----------------------------------------------------------

sFlow interface configurations

   Interface            Admin State             Sampling Rate

   Eth1/1                up                     25000

   Eth1/2                down                   25000

   Eth1/3                up                     25000

   Eth1/4                up                     25000

   Eth1/5                up                     10000

   Eth1/6                up                     10000

   Eth1/7                up                     10000

   Eth1/8                up                     10000

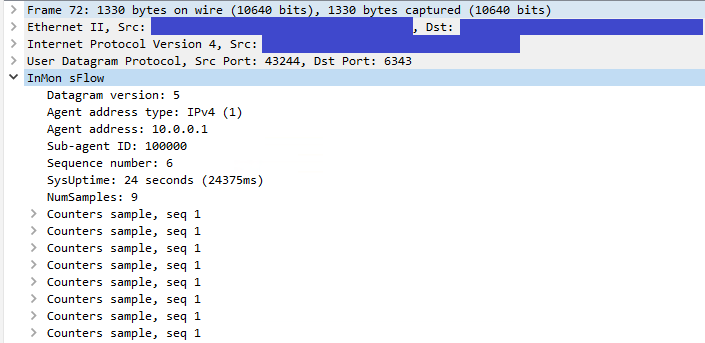

Eksempel på sFlow-pakke
Bemærk, at agentadressen er 10.0.0.1, som er IP-adressen på Eth 1/1 (agent-id).
