Dell Networking OS10: Asignación de ranuras del sled de paso FEM MX7116
Resumen: En este artículo, se explica cómo se asigna el puerto físico del sled con MX7116 en modo de paso.
Este artículo se aplica a:
Este artículo no se aplica a:
Este artículo no está vinculado a ningún producto específico.
En este artículo no se identifican todas las versiones de los productos.
Instrucciones
En la Figura 1, se ilustra el mapeo de puertos del fabric mediante MX7116 en modo de paso. En el lado del servidor, se utiliza una tarjeta de red de dos puertos, cuyos puertos se asignan de acuerdo con la configuración que se muestra.
Las configuraciones de puerto se deben realizar en los switches S5232 superiores.

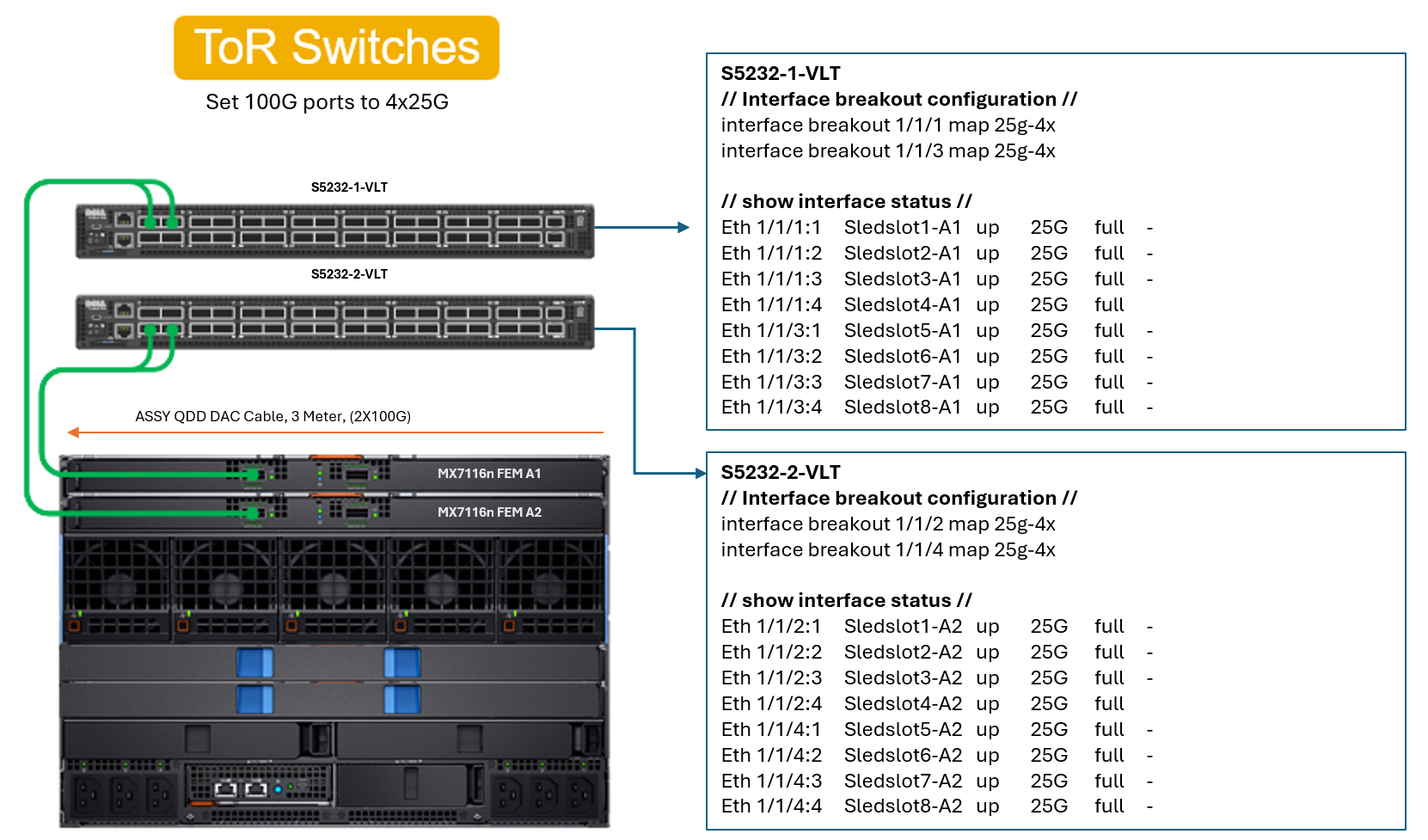

Figura 1: Mapeo de puertos MX7116 como de paso
Nota: Paso a switches Dell Networking únicamente. Los switches que no son de Dell no son compatibles.
Si se encuentran problemas con el establecimiento del enlace entre los switches y el servidor, se recomienda verificar las siguientes configuraciones:
- Revise las configuraciones de conexión grupal en los switches de la parte superior del rack (ToR).
- Revise los ajustes de Forward Error Correction (FEC) en los lados del switch y del servidor.
- Revise Configuración a nivel de dispositivo en la configuración del BIOS o del firmware de la NIC.
Información adicional
Para obtener procedimientos detallados y prácticas recomendadas sobre la configuración y la solución de problemas de SmartFabric con plataformas Dell PowerEdge MX, consulte la Guía de configuración y solución de problemas de Dell PowerEdge MX SmartFabric
