M.2 NVMe SSD-sorteringsproblem med Intel VROC-program (Virtual RAID on CPU)

Riepilogo: Den här artikeln innehåller en lösning för att identifiera NVMe SSD-portarna på Dell Precision 5860 Tower och Dell Precision 7960 Tower.

Questo articolo si applica a Questo articolo non si applica a Questo articolo non è legato a un prodotto specifico. Non tutte le versioni del prodotto sono identificate in questo articolo.
Scopri le altre risorse

Sintomi

Informationen om NVMe SSD-portarna som visas i programmet Intel Virtual RAID on CPU (Intel VROC) innehåller inte information på framsidan eller baksidan om SSD-portplatsen (bild 1).

Det här problemet uppstår när NVMe SSD installeras på bakplan för byte under körning (FTP).

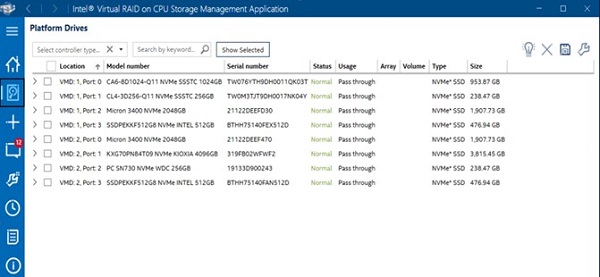

Information om SSD-portar saknas

(Bild 1: Information om SSD-portar saknas)

Berörda modeller:

  • Precision 5860 Tower
  • Precision 7960 Tower

Causa

Intels aktuella VROC-program har ingen plats för NVMe SSD-portar.

Risoluzione

Tillfällig lösning för att identifiera SSD-plats på Precision 5860 Tower eller Precision 7960 Tower

Vi rekommenderar att du kontrollerar SSD-portetiketterna som anges i Intel-VROC Pre-OS eller UEFI Human Interface Infrastructure (HII) som är inbyggd i system-BIOS-inställningsskärmen för att identifiera SSD-platsen.

Vi rekommenderar inte att du öppnar datorns chassi för att kontrollera moderkorts- och FTP-etiketterna för NVMe-portar för SSD-placering.

Se följande tabell för portetikett, mappning av moderkort och BATP-sidenskärmsetiketter.

  • Anslut två M.2 SSD-hårddiskar viaDIOP och den främre NVME 0- och 1-porten. SSD-porten visas som port 3:0 och port 3:1 i Intel-VROC PreOS eller UEFI HII.
  • Anslut två M.2 SSD-diskar via RIMP och den bakre NVME 2-3-porten. SSD-porten visas som port 2:2 och port 2:3 i Intel-VROC PreOS eller UEFI HII (bild 2).
Obs! Stäng av datorn innan du kopplar bort eller tar bort NVMe SSD-enheter.
Moderkort silkscreen PEG-port
 SILKP-kort – Silkscreen
EN 0/2-I-2-PORT FTP 1/3
FRÄMRE NVME 2-3 PE3 Port 3:2 Port 3:3
FRÄMRE NVME 0-1 Port 3:0 Port 3:1
FRÄMRE NVME 2-3 PE2 Port 2:2 Port 2:3
FRÄMRE NVME 0-1 Port 2:0 Port 2:1

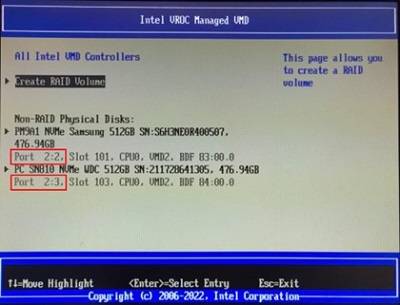

SSD-porten som visas i Intel-VROC PreOS och UEFI HII

(Bild 2. SSD-porten som visas i Intel-VROC PreOS eller UEFI HII)

Upplösning

För en långsiktig lösning planerar Intel att lägga till funktioner för platsanpassning av enheter på nästa generation av version 8.5 som släpps i slutet av 2023.
