PowerEdge：パッシブ バックプレーンで使用されるMicrosoft Storage Spacesで、14Gサーバーのドライブ スロット番号が欠落している
概要: この記事では、PowerEdge 14Gサーバーでパッシブ バックプレーンを使用してWindows Storage Spacesを使用する場合に発生する可能性のある問題について説明します。
この記事は次に適用されます：
この記事は次には適用されません：
この記事は、特定の製品に関連付けられていません。
すべての製品パージョンがこの記事に記載されているわけではありません。
現象
説明
Windows Storage Spacesは、ストレージを仮想化およびプロビジョニングするために使用されるテクノロジーです。パッシブ バックプレーンで使用すると、Windows Storage Spaces UIまたはPowerShell内からのLED操作に障害のステータスが表示されることがあります。この例を以下の図1に示します。また、パッシブ バックプレーンを使用すると、ドライブ スロット番号が正しく列挙されない場合があります。この例を図2に示します。
これは予期される動作であり、Windows Storage Spacesがパッシブ バックプレーンとやり取りする方法の制限です。この制限は、Microsoft S2D/SDS構成に推奨および認定されているアクティブ バックプレーンまたはエキスパンダー バックプレーンには存在しません。

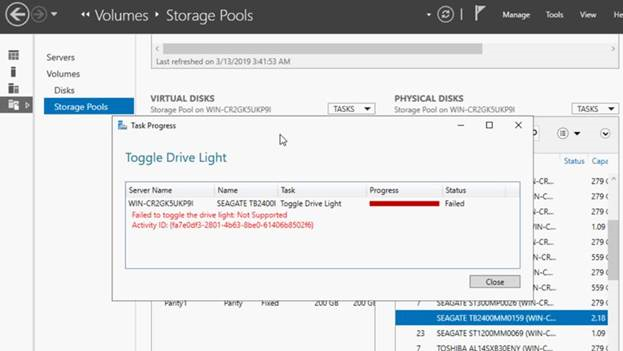

図1: 失敗したLED操作を示すWindows Storage Spaces UI
図2: 誤って列挙されたドライブ スロット番号を表示するWindows Storage Spaces UI
原因
これは正常な動作です。
解決方法
対処方法
Windows Storage Spacesでパッシブ バックプレーンを使用している場合、MicrosoftのStorage SpacesとDell 14Gパッシブ バックプレーンの間に互換性がないため、スロット情報とLED管理は表示されません。ドライブ スロット番号を正しく確認したり、LED管理を機能させたりするには、アクティブ バックプレーンまたはエキスパンダー バックプレーンを使用する必要があります。
エキスパンダー バックプレーンからパッシブ バックプレーンを判別する方法: アクティブ バックプレーンまたはエキスパンダー バックプレーンからパッシブ バックプレーンを判別する最も簡単な方法は、ドライブ数です。パッシブ バックプレーンのドライブ スロット数は8個以下に制限されています。アクティブ バックプレーンまたはエキスパンダー バックプレーンには、8個を超えるドライブ スロットがあります。
その他の情報
詳細情報
Windows Storage Spaces(WSS)は、Windows Server 2012以降の機能で、ストレージの仮想化とプロビジョニングに使用されます。Windows 記憶域の詳細については、こちら の記事
対象製品
Storage Spaces Direct R440 Ready Node, Storage Spaces Direct R640 Ready Node, Storage Spaces Direct R740xd Ready Node, Storage Spaces Direct R740xd2 Ready node, PowerEdge R240, PowerEdge R340, PowerEdge R440, PowerEdge R540, PowerEdge R640
, PowerEdge R740, PowerEdge R740XD, PowerEdge R740XD2, PowerEdge R840, PowerEdge R940xa, PowerEdge T140, PowerEdge T340, PowerEdge T440, PowerEdge T640
...
