OptiPlex 7070 Ultra: お使いのコンピューターのビジュアル ガイド
概要: この記事は、Dell OptiPlex 7070 Ultraデスクトップのさまざまなフォーム ファクターの外部ポートと機能のビジュアル ガイドです。
この記事は次に適用されます：
この記事は次には適用されません：
この記事は、特定の製品に関連付けられていません。
すべての製品パージョンがこの記事に記載されているわけではありません。
現象
次の記事では、OptiPlex 7070 Ultraコンピューターのビジュアル ガイドを提供し、お使いのPCの外部ポートと機能の一覧を示します。
メモ: 各場所の詳細な説明については、 www.dell.com/support のシステム マニュアルを参照してください。
目次:
前面図

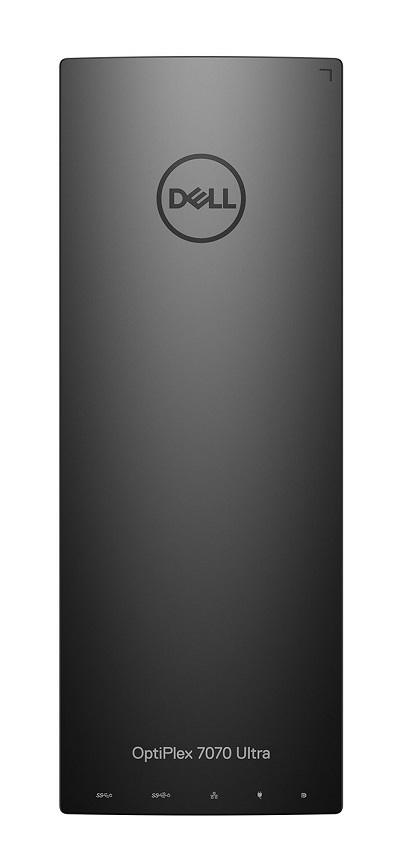

（図1：前面図）
背面図

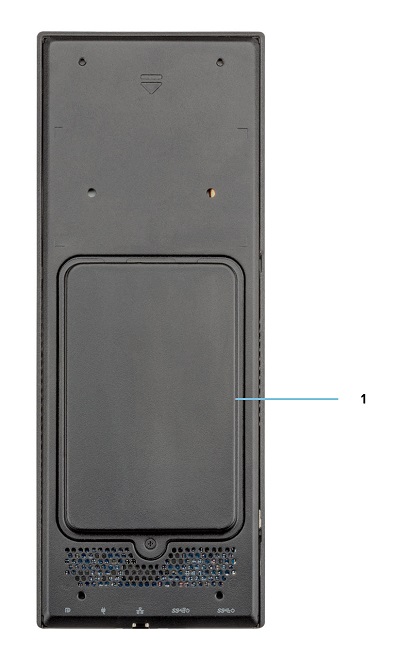

（図2：背面図）
| 1 | ハード ドライブ ベイ |
上面図

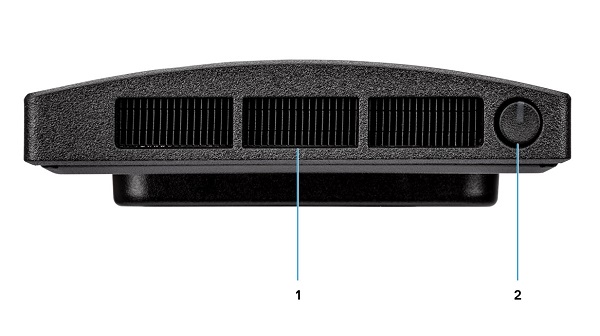

(図3 :上面図)
| 1 | ファン通気孔 | 2 | 電源ボタンおよび電源LED |
底面図

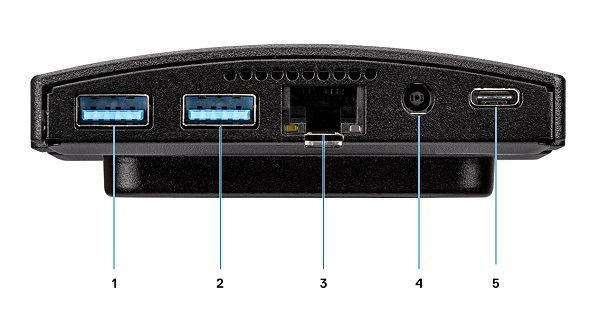

(図4 :底面図)
| 1 | USB 3.1 Gen1 Type-Aコネクター(SmartPower搭載) | 2 | USB 3.1 Gen2 Type-Aコネクター(SmartPower搭載) |
| 3 | ネットワークEthernet(NIC)コネクター | 4 | 電源アダプター コネクター |
| 5 | USB 3.1 Gen2 Type-Cコネクター(DisplayPort Alt Mode/PowerDelivery搭載) |
左側面図

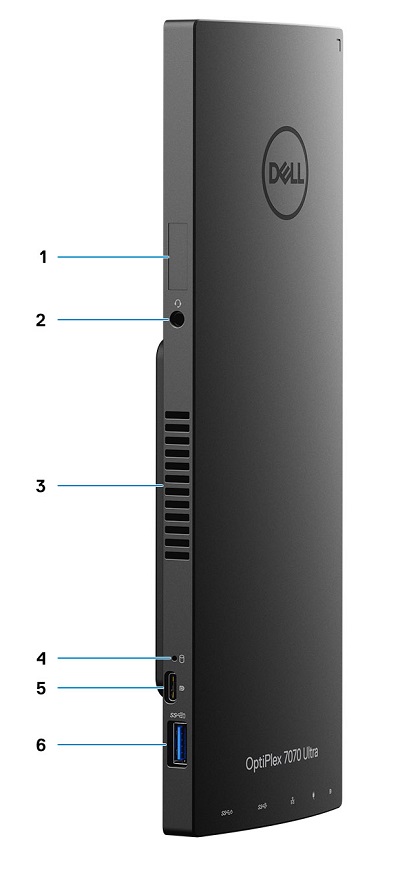

(図5 :左側面図)
| 1 | サービスタグの位置 | 2 | ユニバーサル オーディオ コネクター |
| 3 | ベント | 4 | ハード ドライブ ステータスLED |
| 5 | USB 3.1 Gen2 Type-Cコネクター(DisplayPort Altモード対応) | 6 | USB 3.1 Gen2 Type-A(PowerShare対応) |
右側面図

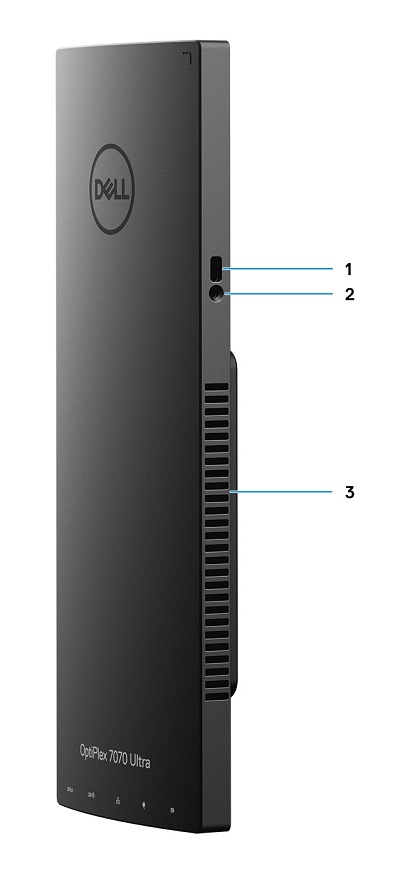

(図6 :右側面図)
| 1 | ケンジントン・ロック・スロット | 2 | セキュリティネジ穴 |
| 3 | ベント |
