VMware:vSAN物理ディスク トラブルシューティング ガイド

Web UIからのvSAN物理ディスク ステータスの確認:

vCenter Server Web Clientに接続し、次からディスク ステータスを確認します。

インベントリー>vSANクラスター>ホストとクラスター > vSANの構成>>ディスク管理

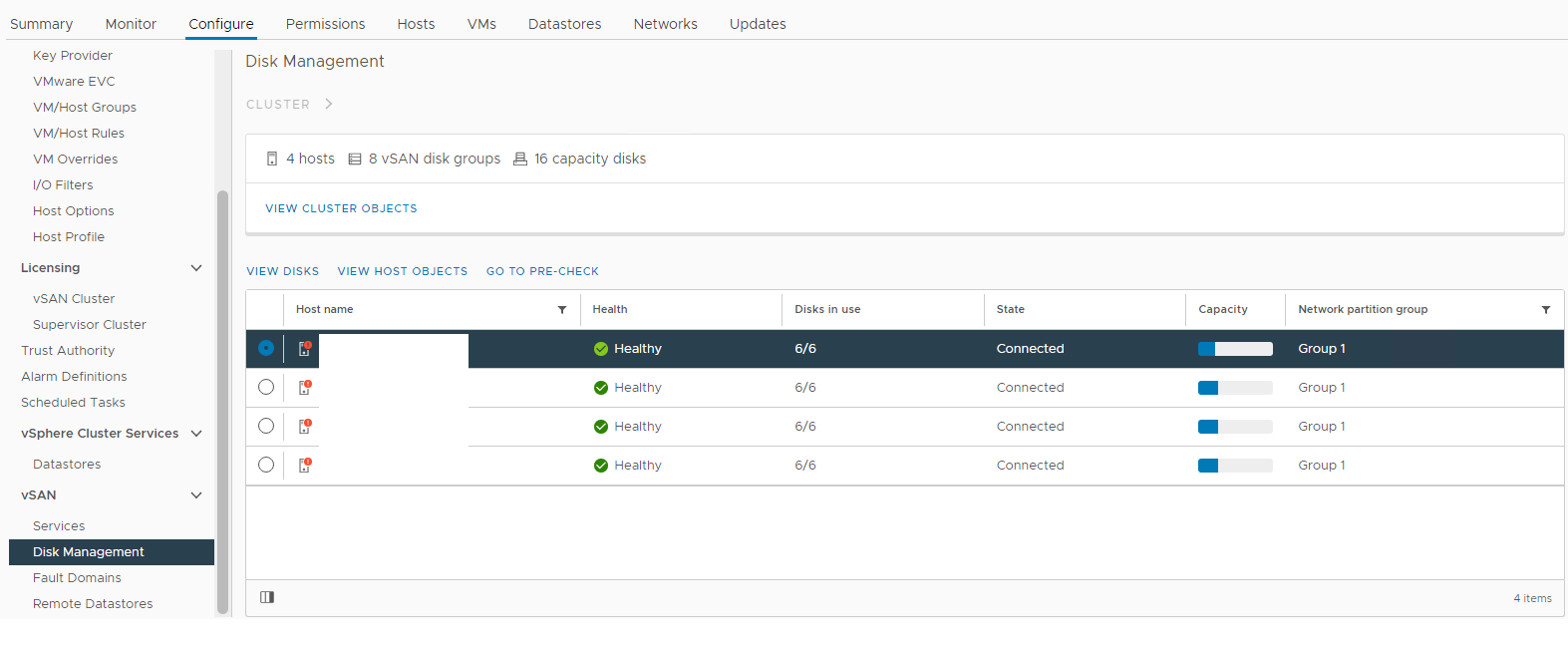

図1:vSANディスク管理ビュー

影響を受けるホストを選択し、[ディスクの表示]セクションを展開します。

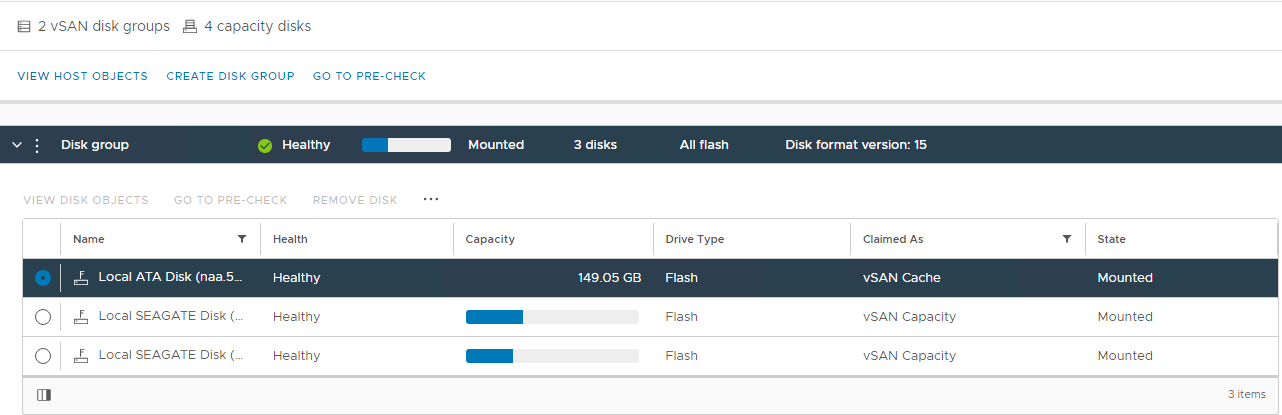

図2:vSANディスク グループ ビュー

ここでは、ディスクが次のように検出されているかどうかを確認できます。

異常
アンマウント
0 容量
永続的なディスク障害
ディスク ダウン
ディスクがありません

また、vSAN Skyline の [健全性] セクションからトリガーされたディスク関連のアラームを確認します。

インベントリー>vSANクラスター>ホストとクラスター > vSAN>スカイラインの正常性>物理ディスク>監視

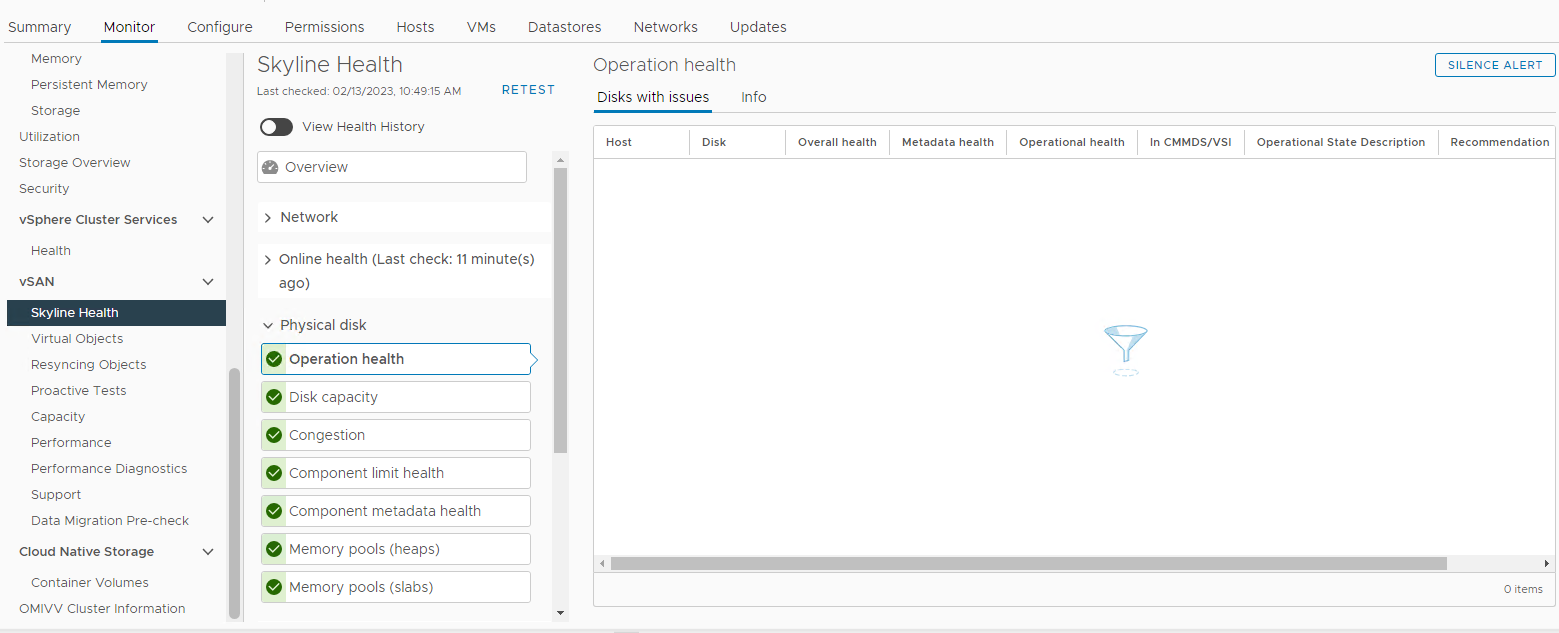

画像3: スカイラインの健全性ビュー

ここでは、次のアラームのいずれかがトリガーされているかどうかを確認できます。

Impending permanent disk failure, data is being evacuated (Health state - Yellow).
Impending permanent disk failure, data evacuation failed due to insufficient resources (Health state - Red).
Impending permanent disk failure, data evacuation failed due to inaccessible objects (Health state - Red).
Impending permanent disk failure, data evacuation completed (Health state - Yellow)

また、影響を受けるホストの[Storage Devices]リストからディスク ステータスを確認することもできます。

インベントリー>vSANクラスター>ホストとクラスター>影響を受けるvSAN ESXiホスト>>ストレージ>ストレージ デバイスを構成します

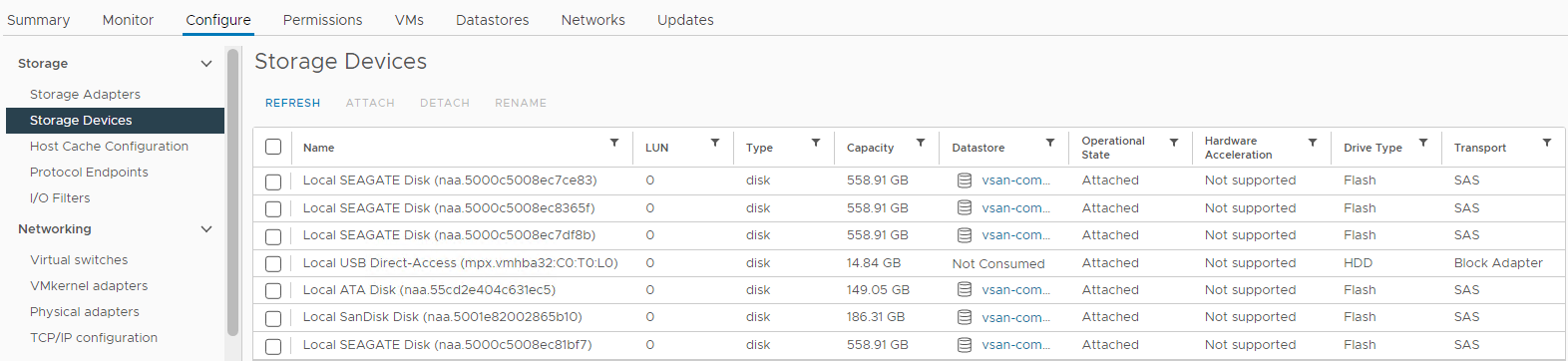

図4: ホスト ストレージ デバイス ビュー

ここでは、ディスク ステータスが次のとおりかどうかを確認できます。

0 Capacity
Disk Absent
Disk Unmounted

再同期が発生しているかどうかを確認します。

インベントリー>vSANクラスター>ホストとクラスター > vSANモニター>vSAN>の再同期中:

図5: [Resyncing Objects]ビュー

 vSANオブジェクトのステータスを確認します。

インベントリー>vSANクラスター > モニター>ホストおよびクラスター > vSAN>スカイラインの稼働状態>データ > vSANオブジェクトの稼働状態

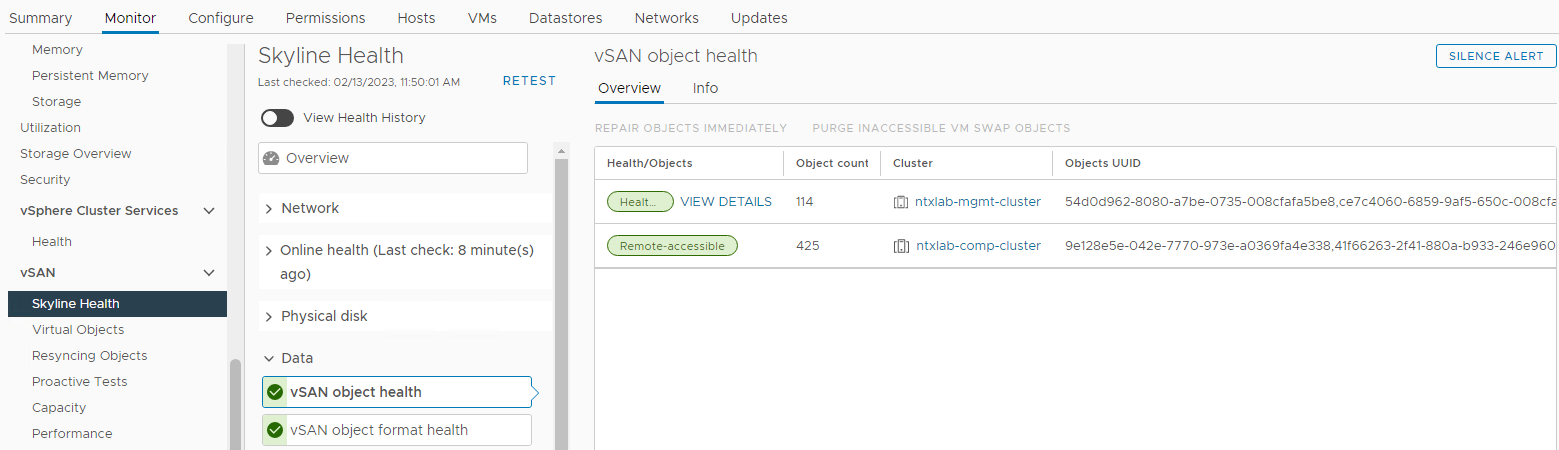

図6:vSANオブジェクトの稼働状態ビュー


次の手順では、CLIを使用して問題に関する詳細情報を収集し、ログを確認します。

CLIからのvSAN物理ディスク ステータスの確認:

影響を受けるホストにSSH経由で接続し、次のコマンドを実行します。


vdq -qH

「IsPDL" (永続的なデバイス損失) パラメーター。1の場合、ディスクは失われます。

Example:


DiskResults:
 DiskResult[0]:
 Name: naa.600508b1001c4b820b4d80f9f8acfa95
 VSANUUID: 5294bbd8-67c4-c545-3952-7711e365f7fa
 State: In-use for VSAN
 ChecksumSupport: 0
 Reason: Non-local disk
 IsSSD?: 0
IsCapacityFlash?: 0
 IsPDL?: 0
 <<truncated>>
 DiskResult[18]:
 Name:
 VSANUUID: 5227c17e-ec64-de76-c10e-c272102beba7
 State: In-use for VSAN
 ChecksumSupport: 0
 Reason: None
 IsSSD?: 0
IsCapacityFlash?: 0
 IsPDL?: 1

vdq -iH

ディスク グループから欠落しているディスクがあるかどうかを確認します。

Example:


Mappings:
DiskMapping[0]:
SSD: naa.58ce38ee2016ffe5
MD: naa.5002538a4819e3e0

DiskMapping[2]:
SSD: naa.58ce38ee2016fe55
MD: naa.5002538a48199ca0
MD: naa.5002538a48199e20
MD: naa.5002538a48199e00

esxcli vsan storage list

で確認します "In CMMDS" パラメーターを使用します。false の場合、ディスクへの通信が失われます。

Example:


Device: Unknown
Display Name: Unknown
Is SSD: false
VSAN UUID: 529cadbc-acd1-b588-8643-68336d5512d6
VSAN Disk Group UUID:
VSAN Disk Group Name:
Used by this host: false
In CMMDS: false
On-disk format version: <Unknown>
Deduplication: false
Compression: false
Checksum:
Checksum OK: false
Is Capacity Tier: false

for i in `esxcli  storage core device list | grep ^naa` ; do echo $i; esxcli storage core device smart get -d $i; done.

smart getコマンドで読み取り/書き込みエラーを確認します。

Example:


naa.55cd2e404c1f35a1
Parameter                   Value  Threshold  Worst  Raw
--------------------------  -----  ---------  -----  ---
Health Status               OK     N/A        N/A    N/A
Media Wearout Indicator     100    0          100    86
Read Error Count            130    39         130    133
Power-on Hours              100    0          100    110
Power Cycle Count           100    0          100    106
Drive Temperature           100    0          100    26
Uncorrectable Sector Count  100    0          100    0

naa.55cd2e404c1f35a5
Parameter                   Value  Threshold  Worst  Raw
--------------------------  -----  ---------  -----  ---
Health Status               OK     N/A        N/A    N/A
Media Wearout Indicator     100    0          100    10
Read Error Count            130    39         130    53
Power-on Hours              100    0          100    110
Power Cycle Count           100    0          100    106
Drive Temperature           100    0          100    27
Uncorrectable Sector Count  100    0          100    0

esxcli vsan storage list | grep "VSAN Disk Group UUID:" | sort | uniq -c

使用可能なディスク グループを確認します。

Example:


      2    VSAN Disk Group UUID: 5203424c-ee56-497d-75d1-fcf73ae997cb
      2    VSAN Disk Group UUID: 52af8e5c-77d1-b552-3310-ec5fef09edf4

while true;do echo " ****************************************** "; echo "" > /tmp/resyncStats.txt ;cmmds-tool find -t DOM_OBJECT -f json |grep uuid |awk -F \" '{print $4}' |while read i;do pendingResync=$(cmmds-tool  find -t DOM_OBJECT -f json -u $i|grep -o "\"bytesToSync\": [0-9]*,"|awk -F " |," '{sum+=$2} END{print sum / 1024 / 1024 / 1024;}');if [ ${#pendingResync} -ne 1 ]; then echo "$i: $pendingResync GiB";fi;done |tee -a /tmp/resyncStats.txt;total=$(cat /tmp/resyncStats.txt |awk '{sum+=$2} END{print sum}');echo "Total: $total GiB" |tee -aa /tmp/resyncStats.txt;total=$(cat /tmp/resyncStats.txt  |grep Total);totalObj=$(cat /tmp/resyncStats.txt|grep -vE " 0 GiB|Total"|wc -l);echo "`date +%Y-%m-%dT%H:%M:%SZ` $total ($totalObj objects)" >> /tmp/totalHistory.txt; echo `date `; sleep 60; done

再同期操作が進行中か停止しているかを確認します。

Example:


Total: 0 GiB
Mon Feb 13 17:32:06 UTC 2023

Ctrl+Cを押してコマンドを停止します。


cmmds-tool find -f python | grep CONFIG_STATUS -B 4 -A 6 | grep 'uuid\|content' | grep -o 'state\\\":\ [0-9]*' | sort | uniq -c

コンポーネントの状態を確認します。

Healthy -- state 7
Inaccessible -- state 13
Absent or Degraded -- state 15

Example:


    425 state\": 7


CLIを使用して障害が発生したSSDまたはハード ドライブの場所を特定する方法:

使用可能なすべてのデバイスを一覧表示します。

esxcli storage core device list | grep "naa" | awk '{print $1}' | grep "naa"

Example:


naa.5000c500852df8d3
naa.55cd2e404c1f35a1
naa.55cd2e404c1f35a5
naa.5000c500852dd5e7

リストから各ディスクnaaを使用して場所を確認します。

esxcli storage core device physical get -d


Example:


esxcli storage core device physical get -d naa.5000c500852df8d3
esxcli storage core device physical get -d naa.55cd2e404c1f35a1
esxcli storage core device physical get -d naa.55cd2e404c1f35a5
esxcli storage core device physical get -d naa.5000c500852dd5e7

   Physical Location: enclosure 65535 slot 0
   Physical Location: enclosure 65535 slot 1
   Physical Location: enclosure 65535 slot 2
   Physical Location: enclosure 65535 slot 3

デバイス名がない場合に障害が発生したハード ドライブまたはSSDを識別する方法:

障害が発生したディスクが検出されず、対応するnaaを使用して識別できない可能性があります。このシナリオでは、すべてのディスクを見つける必要があり、物理的に配置されていないディスクは障害が発生したディスクです

タスクを少し速く実行するために使用できるスクリプトを次に示します。

echo "=============Physical disks placement=============="
echo ""
esxcli storage core device list | grep "naa" | awk '{print $1}' | grep "naa" | while read in; do
echo "$in"
esxcli storage core device physical get -d "$in"
sleep 1
echo "===================================================="
done

ストレージ関連の問題に関するvSAN関連ログ:

/var/log/vmkernel.log
vSANディスク、vSANホストのハートビート、PDL、SCSIセンス コードとI/O要求(読み取り/書き込み)、クラスター メンバーシップ情報の読み取りと書き込みに関する問題。

Example:


2021-06-22T12:02:08.408Z cpu30:1001397101)ScsiDeviceIO: PsaScsiDeviceTimeoutHandlerFn:12834: TaskMgmt op to cancel IO succeeded for device naa.55cd2e404b7736d0 and the IO did not complete. WorldId 0, Cmd 0x28, CmdSN = 0x428.Cancelling of IO will be
2021-06-22T12:02:08.408Z cpu30:1001397101)retried.

/var/log/vobd.log
ディスクの稼働状態、永続的なデバイス喪失ディスク(PDL)、ディスク レイテンシについてレポートし、ホストがメンテナンス モードを開始および終了したタイミングに関するレポートを作成します。

Example:


2022-05-31T11:42:46.065Z: [vSANCorrelator] 10605891965954us: [vob.vsan.lsom.devicerepair] vSAN device 521a74ce-c980-c16c-ff3d-38a036233daf is being repaired due to I/O failures, and will be out of service until the repair is complete. If the device is part of a dedup disk group, the entire disk group will be out of service until the repair is complete.
2022-05-31T11:42:46.065Z: [vSANCorrelator] 10606062774178us: [esx.problem.vob.vsan.lsom.devicerepair] Device 521a74ce-c980-c16c-ff3d-38a036233daf is in offline state and is getting repaired

/var/log/vsandevicemonitord.log
これは、過剰なログ輻輳や I/O レイテンシが原因でディスクが異常とマークされたかどうかを判断するのに役立ちます。

Example:


INFO vsandevicemonitord WARNING - WRITE Average Latency on VSAN device naa.50000xxxxxxxx has exceeded threshold value 2000000 us 2 times.
INFO vsandevicemonitord Tier 2 (naa.50000xxxxxxxx) as unhealthy
