PowerFlex：MDMクラスターを理解する方法

MDMクラスター

MDMは、PowerFlexの監視および構成エージェントであり、主に管理に使用されます。マルチMDM環境は、1つのプライマリーMDMで構成され、他のMDMはセカンダリーまたはタイブレーカーとして機能します。

MDMは、移行、再構築、およびすべてのシステム関連機能で構成される管理に使用されます。MDMを通るI/Oはありません。

高可用性をサポートするために、MDMの3つまたは5つのインスタンスを異なるサーバー上で実行します。マルチMDM環境では、1つのMDMにプライマリーの役割が与えられ、他のMDMはセカンダリーまたはタイブレーカーMDMとして機能します。

MDMクラスターは、プライマリーMDM、セカンダリーMDM、タイブレーカーMDMの組み合わせで構成されます。また、クラスターの一部ではないスタンバイMDMもあります。

• Mdm：MDMは、MDMパッケージがインストールされている任意のサーバーであり、インストール時にマネージャーまたはタイブレーカー(デフォルト)ロールを割り当てることができます。この役割を後で変更するには、MDMを再インストールする必要があります。MDMには固有のMDM IDがあり、固有の名前を指定できます。MDMをクラスターの一部にするには、その前にスタンバイMDMにプロモートする必要があります。
• スタンバイMDMとタイブレーカー: MDMとタイブレーカーは、スタンバイとしてシステムに追加できます。追加されると、スタンバイMDMまたはタイブレーカーは、その特定のシステムに接続またはロックされます。スタンバイMDMは、クラスター メンバーにプロモートされる場合、インストール方法に応じてマネージャーMDMまたはタイブレーカーMDMの位置を担うように要求できます。
• マネージャーMDM: クラスター内でプライマリーまたはセカンダリーとして機能できるMDM。マネージャーMDMには固有のシステムIDがあり、固有の名前を指定できます。マネージャーは、スタンバイまたはクラスターのメンバーになることができます。
• タイブレークMdm：プライマリーMDMの決定を支援することを唯一の役割とするMDM。タイブレーカーは、スタンバイまたはクラスターのメンバーにすることができます。タイブレーカーMDMはマネージャーではありません。3 ノード クラスターでは、タイブレーカーは 1 つです。5ノード クラスターには、2つのタイブレーカーがあります。これにより、奇数個のMDMが常にクラスターに存在することが保証され、プライマリーMDMの選択において常に過半数が存在することが保証されます。

次の用語は、特にMDMクラスターに関連しています。

• プライマリーMDM: SDSとSDCを制御するクラスター内のMDM。プライマリーMDMは、MDMリポジトリー、SDS構成を格納するデータベース、およびシステム内のSDS間でデータを分散する方法を格納してアップデートします。このリポジトリーは、セカンダリーMDMに常にレプリケートされるため、遅延なく引き継ぐことができます。すべてのMDMクラスターには、プライマリーMDMが1つあります。
• セカンダリーMDM: 必要に応じてプライマリーMDMの役割を引き継ぐ準備ができているクラスター内のMDM。3ノード クラスターでは、セカンダリーMDMが1つ存在するため、単一障害点になります。5ノード クラスターでは、セカンダリーMDMが2つ存在するため、2つの障害点が許容されます。この耐障害性の向上は、5ノード クラスターを有効にする主なメリットです。
• レプリカ：MDMリポジトリーのレプリカを含むMDM。これには、プライマリーMDMと、MDMクラスター内のすべてのセカンダリーMDMが含まれます。

次の表に、使用可能なクラスター モードを示します。

クラスター メンバーに加えて、スタンバイ マネージャーとタイブレーカー ノード(合計13のクラスターおよびスタンバイMDM)を準備できます。

MDMクラスターのIPアドレス制限は16個で、これにはすべてのクラスター メンバー(プライマリー、セカンダリー、スタンバイ プライマリー、スタンバイ セカンダリー)が含まれます。

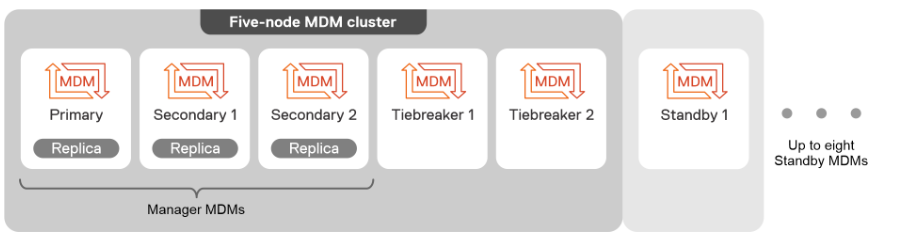

次の図は、5ノードのMDMクラスターを示しています。

図15ノードMDMクラスター

MDMクラスターのすべてのメンバーには、同じMDMパッケージがインストールされています。

サーバーをMDMクラスターに追加する前に、サーバーは次のことを行う必要があります。

1. MDMパッケージをサーバーにインストールします。インストール時に、サーバーをマネージャーにするか、 タイブレーカー(デフォルト)にするかを決定します。
2. インストール方法に従って、サーバーをマネージャーまたはタイブレーカーとしてスタンバイ ステータスに昇格させます。
3. スタンバイ サーバーをMDMクラスターに追加します。クラスターに入れられたマネージャーは、プライマリー状態またはセカンダリー状態を引き受けることができます。

自動化された導入ツールを使用してシステムを導入すると、MDMクラスターの作成が自動的に実行されます。
