Demonteringsveiledning for enheter som kan skiftes av kunden (CRU-er) på OptiPlex 5070 liten formfaktor (SFF)

Sammendrag: Denne artikkelen er en veiledning for fjerning av delene på den kompakte stasjonære Dell OptiPlex 5070-PC-en som Dell mener alle kan fjerne og skifte ut.

Denne artikkelen gjelder for Denne artikkelen gjelder ikke for Denne artikkelen er ikke knyttet til noe bestemt produkt. Det er ikke produktversjonene som identifiseres i denne artikkelen.
Ta en titt på andre ressurser

Symptomer

Disse veiledningene tar deg trinnvis gjennom trygg fjerning av enhetsdeler som kan skiftes av kunden (CRU-er) på et Kompakt OptiPlex 5070-system (SFF). (CRU-er er de delene av systemet som fjernes eller erstattes uten behov for tekniker.) Veiledningene inneholder også bilder som referanse.

Innholdsfortegnelse:

  1. CRU Demonteringsveiledning
  2. Instruksjoner for fjerning



Demonteringsveiledning



Hvis disse veiledningene ikke dekker det du ønsker å gjøre, se systemhåndboken.

Artikkelen under inneholder informasjon om sikker bruk du må ta i betraktning før du arbeider med elektrisk utstyr.


Tilbake til toppen



Instruksjoner for fjerning



SLN317722_en_US__1icon Merk: Hvis du vil se innholdet i en av delene nedenfor, klikker du på tittelen til delen du vil åpne.



|



SLN317722_en_US__2ReqTools_E7450_BKeith_01



1 Liten Phillips skrutrekker 2 Plastspiss
3 Liten flat skrutrekker

SLN317722_en_US__1icon Merk: Vær oppmerksom på at en stor stjerneskrutrekker eller stor flat skrutrekker kan skade skruehodene. Dette vil gjøre det umulig å fjerne dem uten spesialverktøy som teknikerne våre på stedet ikke nødvendigvis har tilgang til.



  1. Instruksjoner før fjerning av systemdekselet:

    1. Under installasjon eller fjerning av maskinvare må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

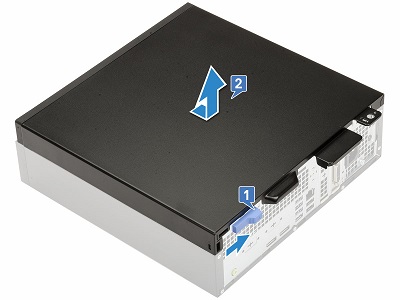

  2. Trykk den blå utløserhaspen på baksiden av systemet inn mot midten [1], og skyv deretter toppdekselet mot baksiden av kabinettet, og løft det opp og ut av systemet [2]

SLN317722_en_US__4CRU_5070_Base_SFF_01_BK



  1. Instruksjoner før fjerning av frontrammen:

    1. Under installasjon eller fjerning av maskinvare må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern systemdekselet

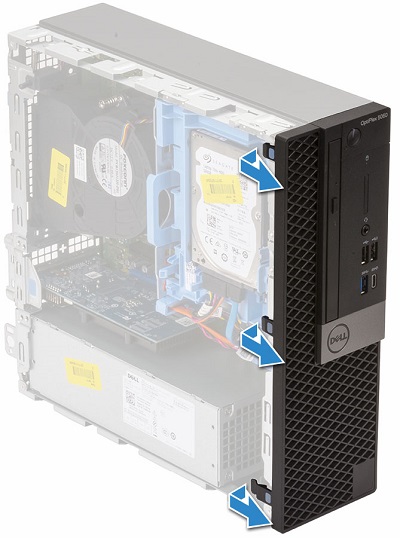

  2. Lirk opp de tre (3) festeklemmene langs toppen av rammen

SLN317722_en_US__5CRU_5070_Bezel_SFF_01_BK

  1. Roter dekselet på krokene nederst på rammen, og trekk det av fronten av PC-en



  1. Instruksjoner før fjerning av ekspansjonskortene:

    1. Under installasjon eller fjerning av maskinvare må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern systemdekselet

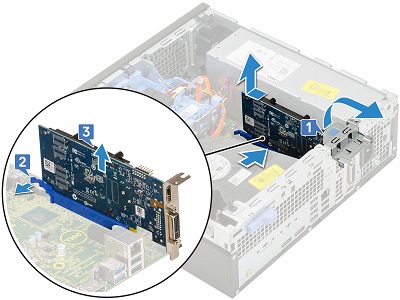

  2. Trekk i den blå metalltappen på baksiden av systemet for å låse opp alternativsporene [1]

SLN317722_en_US__6CRU_5070_ECard_SFF_01_BK

  1. Se etter en utløsertapp [2], trykk på den, og løft kortet opp og ut av sporet og PC-en [3]



  1. Instruksjoner før fjerning av knappcellebatteriet:

    1. Under installasjon eller fjerning av maskinvare må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern systemdekselet

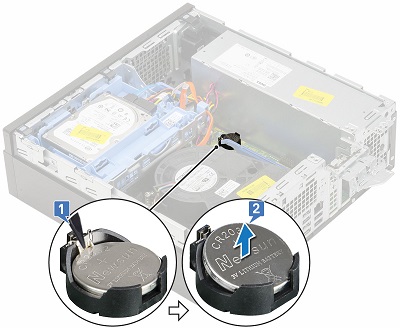

  2. Knappcellebatteriet er plassert mellom varmeavlederen og strømforsyningsenheten. Trykk på utløserlåsen ved hjelp av en plastspiss til batteriet spretter ut [1]

SLN317722_en_US__7CRU_5070_Coin_SFF_01_BK

  1. Ta ut batteriet fra systemet [2]



  1. Instruksjoner før fjerning av harddisken (HDD):

    1. Under installasjon eller fjerning av maskinvare må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern systemdekselet

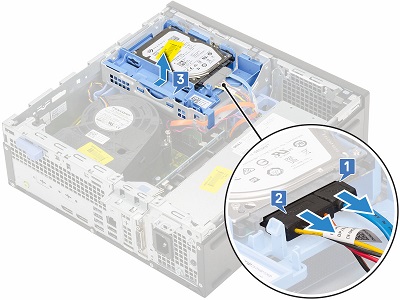

  2. Harddisken er plassert på høyre side av systemet. Både 3,5-tommers og 2,5-tommers HDD-er passer i denne enheten. Koble fra kablene på baksiden av stasjonen [1, 2]

SLN317722_en_US__8CRU_5070_HDD_SFF_01_BK

  1. Skyv den blå utløsertappen på baksiden av enheten og løft mot fronten av systemet, og løft enheten ut av PC-en [3]



  1. Instruksjoner før fjerning av den optiske diskstasjonen (DVD/CD RW):

    1. Under installasjon eller fjerning av maskinvare må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern systemdekselet, frontdekselet og harddiskenheten

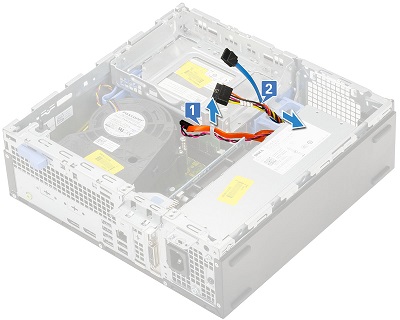

  2. Omrute ODD-kablene [1] og HDD-kablene [2] fra festeklemmen og HDD-ODD-utløsertappen på høyre side av stasjonsholderen.

SLN317722_en_US__9CRU_5070_ODD_SFF_01_BK

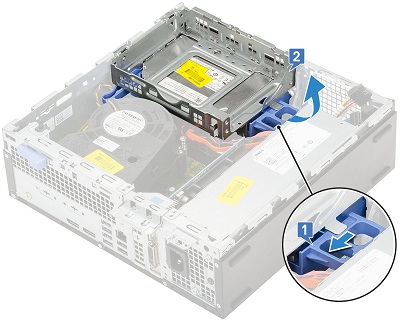

  1. Skyv den blå glidebryteren mot baksiden av PC-en [1] for å låse opp stasjonsholderen. Roter holderen opp over høyre side av kabinettet [2]

SLN317722_en_US__10CRU_5070_ODD_SFF_02_BK

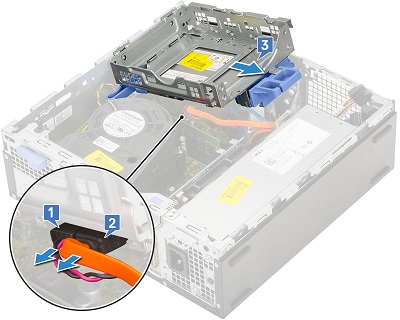

  1. Koble fra ODD-strømkablene og datakablene [1, 2] fra baksiden av ODD-en, og skyv og løft stasjonskassen ut av systemet [3]

SLN317722_en_US__11CRU_5070_ODD_SFF_03_BK

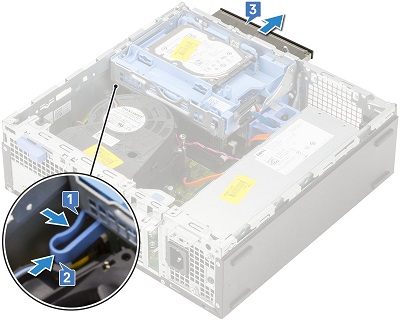

  1. Klem den blå utløsertappen på baksiden av ODD-en sammen [1], skyv låsen mot fronten av stasjonsholderen [2], og trekk ODD-en bort fra stasjonsholderen [3]

SLN317722_en_US__12CRU_5070_ODD_SFF_04_BK



  1. Instruksjoner før fjerning av M.2 SSD-kortet:

    1. Under installasjon eller fjerning av maskinvare må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern systemdekselet, frontdekselet og stasjonsholderen

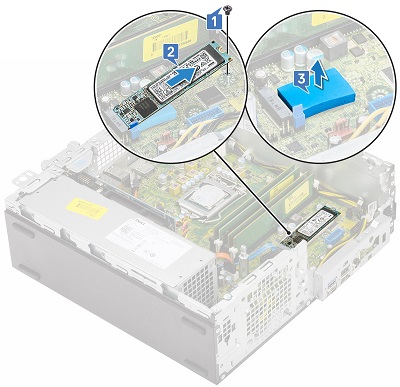

  2. M.2 er plassert under stasjonsholderen. Fjern skruen som holder kortet nede [1]

SLN317722_en_US__13CRU_5070_SSD_SFF_01_BK

  1. Løft kortet ut av kontakten og PC-en [2], og ta ut varmeputen under kortet [3]



  1. Instruksjoner før fjerning av kjøleribbeviften:

    1. Under installasjon eller fjerning av maskinvare må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern systemdekselet, frontdekselet og stasjonsholderen

  2. Koble fra viftekabelen på hovedkortet [1], og fjern de tre (3) skruene som fester viften til varmeavlederen [2]

SLN317722_en_US__14CRU_5070_Fan_SFF_01_BK

  1. Løft varmeavlederviften fra datamaskinen [3]



  1. Instruksjoner før fjerning av minnet:

    1. Under installasjon eller fjerning av maskinvare må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern systemdekselet, frontdekselet og stasjonsholderen

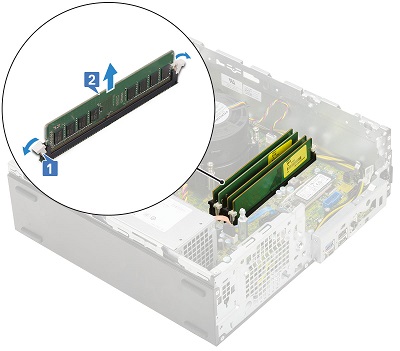

  2. Minnet er plassert mellom varmeavlederen og fronten av PC-en. Trekk tappene på hver side av minne-DIMM-en fra hverandre [1]

SLN317722_en_US__15CRU_5070_Memory_SFF_01_BK

  1. Når minnet spretter opp, løfter du det opp og ut av PC-en [2]

SLN317722_en_US__1icon Merk: Gjenta trinn 2 og 3 for eventuelle andre minne-DIMM-er i systemet.



  1. Instruksjoner før fjerning av de interne høyttalerne:

    1. Under installasjon eller fjerning av maskinvare må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern systemdekselet, frontdekselet og stasjonsholderen

  2. Høyttaleren er plassert foran strømforsyningsenheten. Koble høyttalerkabelen fra hovedkortet [1]

SLN317722_en_US__17CRU_5070_Speaker_SFF_01_BK

  1. Trykk på utløsertappen på toppen av høyttalerenheten [2], og løft enheten opp og ut av kabinettet [3]



  1. Instruksjoner før fjerning av strømforsyningsenheten (PSU):

    1. Under installasjon eller fjerning av maskinvare må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern systemdekselet, frontdekselet og stasjonsholderen

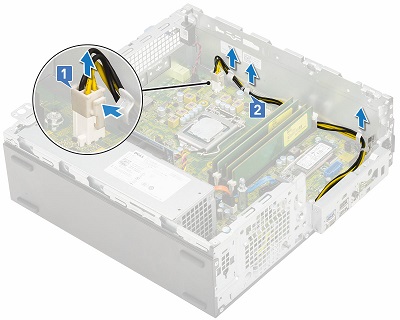

  2. Koble fra den firkantede strømkontakten fra bakre høyre hjørne av systemet [1], og omrute kabelen rundt kabinettet [2]

SLN317722_en_US__18CRU_5070_PSU_SFF_01_BK

  1. Fjern de tre (3) skruene som fester strømforsyningsenheten fra baksiden av PC-en [1], koble strømkontakten fra hovedkortet foran minnet [2], og løft strømkablene fra systemet [3]

SLN317722_en_US__18CRU_5070_PSU_SFF_01_BK

  1. Trykk på den blå utløsertappen foran strømforsyningsenheten [4] og strømforsyningsenheten mot fronten av PC-en, og løft den ut av systemet [5]

Hvis du trenger mer hjelp, kan du ta kontakt med teknisk støtte.
Kontakt oss Gå tilbake til siden med demonteringsinnhold for OptiPlex 5070
