Instrukcja demontażu modułów wymienianych samodzielnie przez klienta (CRU) w komputerze OptiPlex 5060 Small Form Factor (SFF)

Instrukcje przed demontażem pokrywy komputera:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

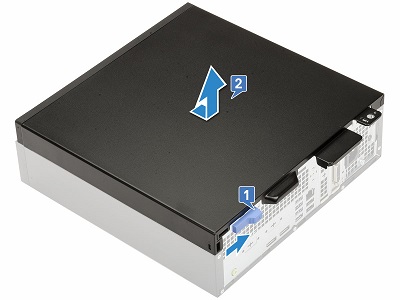

Przesuwaj niebieski zaczep zwalniający z tyłu obudowy do środka komputera do momentu, aż słyszalne będzie kliknięcie [1]. Po odblokowaniu pokrywy wyjmij ją z komputera [2].

Czynności przed zdemontowaniem przedniej ramki:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę komputera.

Podważ zaciski ustalające wzdłuż górnej krawędzi ramki [1]. Aby zwolnić zaczepy ramki znajdujące się na dolnej krawędzi [2], obróć ramkę w stronę biurka.

Instrukcje przed demontażem zespołu dysku twardego (HDD):

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę komputera.

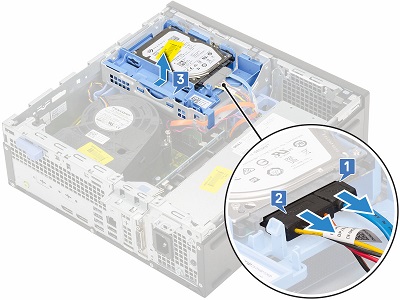

Odłącz kabel zasilania i danych z tyłu dysku twardego [1, 2]. Naciśnij zaczep zwalniający i wyjmij dysk twardy z zespołu [3].

Instrukcje przed demontażem zespołu dysku twardego i napędu optycznego:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę komputera, ramkę przednią i dysk twardy.

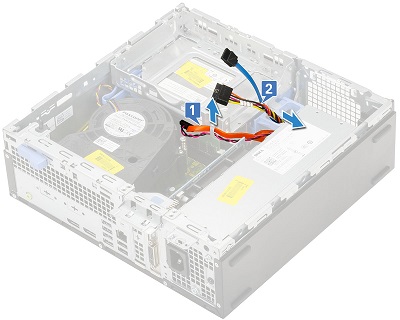

Wyjmij kable dysków optycznych i dysków twardych z zaczepów mocujących i z tabeli zwalniania dysków twardych/napędów optycznych [1, 2].

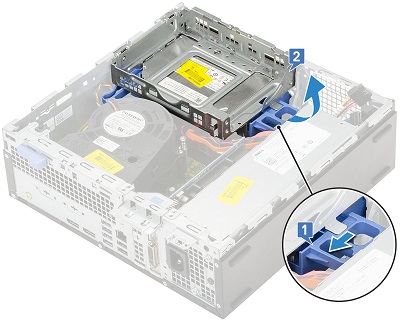

Przesuń niebieski zaczep zwalniający dysku twardego/napędu optycznego w kierunku tylnej części komputera [1], aby odblokować moduł i wyciągnąć go z komputera [2].

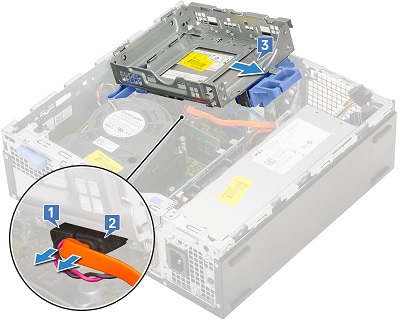

Odłącz kable napędu optycznego od napędu optycznego [1, 2] i dokończ wyciąganie modułu z komputera [3].

Instrukcje przed demontażem napędu optycznego (ODD):

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę komputera i przednią ramkę.

Wykonaj kroki 2, 3 i 4 z przewodnika modułu dysku twardego/napędu optycznego, ale nie demontuj modułu z komputera.

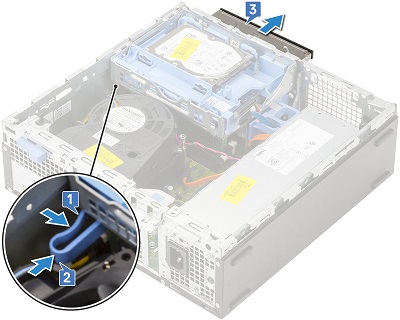

Ściśnij i wciśnij niebieski zaczep zwalniający z tyłu napędu optycznego [1, 2]. Wyciągnij napęd optyczny z przodu obudowy [3].

Instrukcje przed demontażem karty SSD PCIe M.2:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Wymontuj pokrywę komputera, ramkę przednią, zespół dysku twardegoi moduł dysku twardego/napędu optycznego.

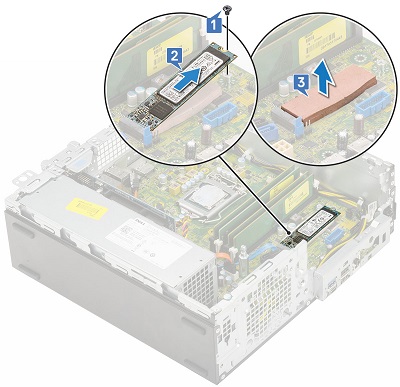

Wykręć jedną śrubę mocującą kartę do obudowy [1]. Następnie podnieś kartę i wyjmij ją ze złącza [2], a następnie wyjmij podkładkę termiczną dysku SSD [3].

Instrukcje przed demontażem Przed demontażem pamięci:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Wymontuj pokrywę komputera, ramkę przednią, zespół dysku twardegoi moduł dysku twardego/napędu optycznego.

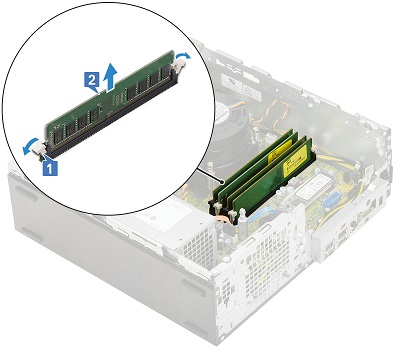

Pociągnij zaczepy z tworzywa sztucznego po obu stronach modułu pamięci do zewnątrz [1]. Następnie wyciągnij moduł ze złącza na płycie głównej [2].

Instrukcje przed demontażem Przed demontażem baterii pastylkowej:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę komputera.

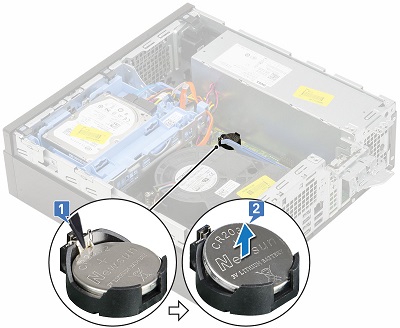

Wciśnij zatrzask zwalniający za pomocą rysika z tworzywa sztucznego do momentu, aż bateria wyskoczy [1], a następnie wyjmij baterię z komputera [2].

Instrukcje przed demontażem wentylatora radiatora:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Wymontuj pokrywę komputera, ramkę przednią, zespół dysku twardegoi moduł dysku twardego/napędu optycznego.

Wymontuj kanały radiatora.

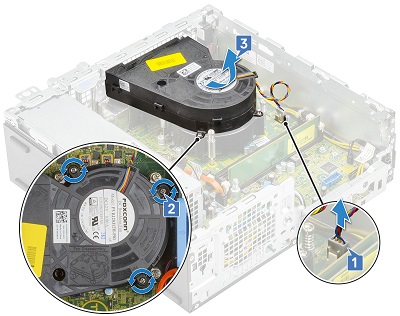

Odłącz wentylator radiatora od płyty głównej [1], a następnie poluzuj cztery (4) śruby mocujące wentylator do radiatora [2]. Podnieś wentylator i wyjmij go z komputera [3].

Instrukcje przed demontażem karty rozszerzeń:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę komputera.

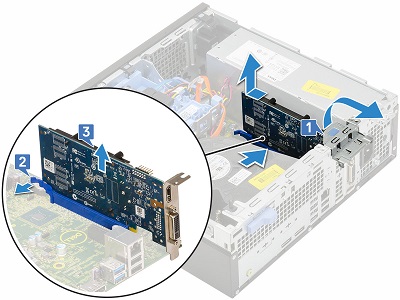

Pociągnij metalowy zaczep z tyłu obudowy i obróć go [1]. Naciśnij zaczep zwolnienia blokady z tyłu karty rozszerzeń [2]. Odłącz i wyjmij kartę ze złącza na płycie głównej [3].

Instrukcje przed demontażem zasilacza:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Wymontuj pokrywę komputera, ramkę przednią, zespół dysku twardego, moduł dysku twardego/napędu optycznego i wentylator radiatora.

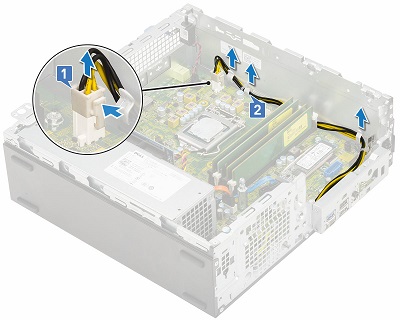

Odłącz kable zasilania od płyty głównej i od urządzeń [1], a następnie wyjmij kable zasilania z zaczepów mocujących na obudowie [2].

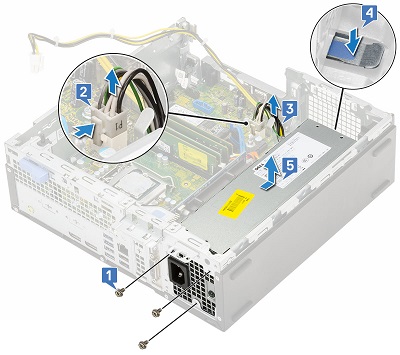

Wykręć trzy śruby (3) mocujące tył zasilacza do obudowy [1], wyjmij kable zasilania z komputera [3]. Naciśnij niebieski zatrzask zwalniający [4] i wciśnij zasilacz z przodu komputera [5], a następnie wyjmij zasilacz z komputera.

Instrukcje przed demontażem głośników wewnętrznych:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Wymontuj pokrywę komputera, ramkę przednią, zespół dysku twardego, moduł dysku twardego/napędu optycznego, wentylator i zasilacz.

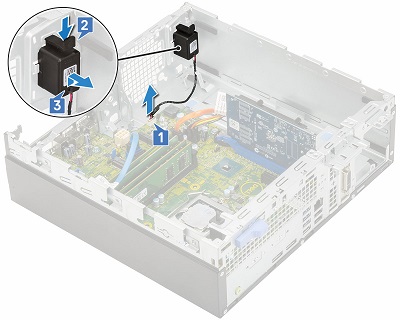

Odłącz kabel głośnika od płyty głównej [1] i naciśnij zatrzask zwalniający [2], po czym wyciągnij głośnik z obudowy [3].
