OptiPlex 5080 Guía visual de su computadora

Resumo: En el siguiente artículo, se ofrece una guía visual para la computadora OptiPlex 5080 y se enumeran los puertos externos y las características de la PC.

Este artigo aplica-se a Este artigo não se aplica a Este artigo não está vinculado a nenhum produto específico. Nem todas as versões do produto estão identificadas neste artigo.
Confira outros recursos

Sintomas

Nota: Nota: Para obtener una descripción más detallada acerca de cada ubicación, visite los manuales del sistema en el sitio www.dell.com/support


Índice:

  1. Vista frontal de la minitorre (MT)
  2. Vista posterior de la minitorre (MT)
  3. Vista frontal del factor de forma pequeño (SFF)
  4. Vista posterior del factor de forma pequeño (SFF)
  5. Vista frontal del factor de forma micro (MFF)
  6. Vista posterior del factor de forma micro (MFF)
  7. Información adicional:



Vista frontal de la minitorre (MT)

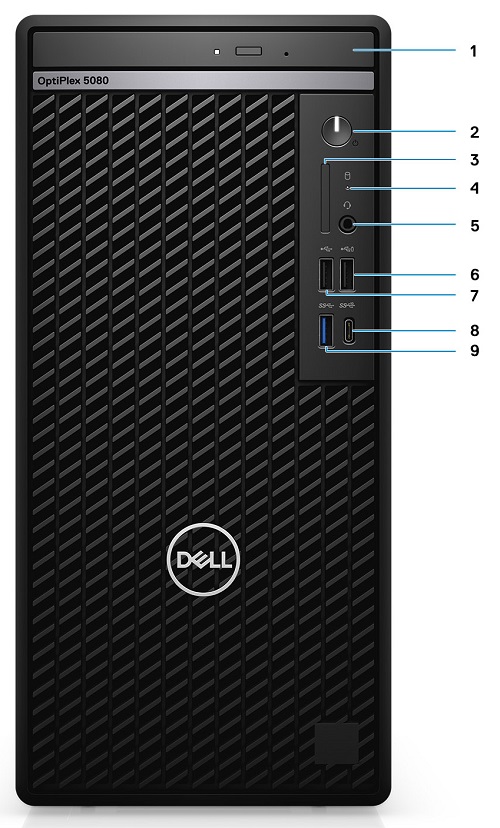

SLN321696_en_US__25080_MT_Front_BK

(Figura 1.1: Vista frontal)



1 Unidad de disco óptico (opcional) 2 Botón de encendido con LED de diagnóstico
3 Lectora de tarjetas SD 4,0 (opcional) 4 LED de actividad en la unidad de disco duro
5 Conector de audio universal 6 Conector USB 2.0 con PowerShare
7 Conector USB 2.0 8 Conector USB 3.2 de 2.ª generación tipo C
9 Conector USB 3.2 Type-A de 1.ª generación


Volver al principio

Causa



Resolução



Vista posterior de la minitorre (MT)

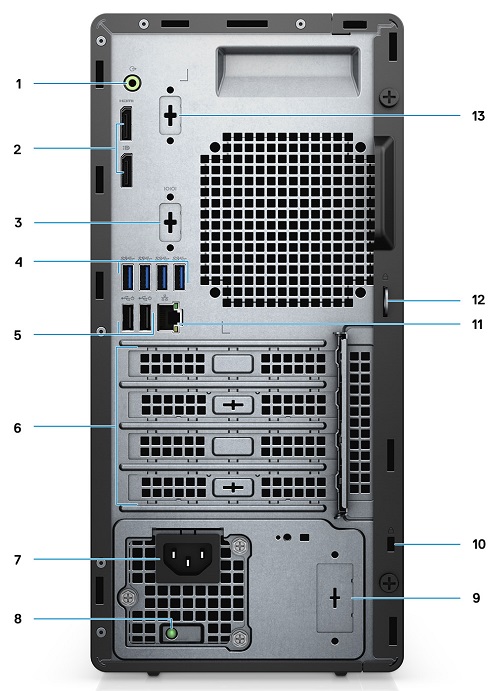

SLN321696_en_US__35080_MT_Rear_BK

Figura 2: Vista posterior



1 Puerto de audio de entrada de línea con reutilización para salida de línea 2 2 conectores DisplayPort 1.4
3 Puerto de vídeo de la ranura de reserva (opcional) 4 4 conectores USB 3.2 Type-A de 1.ª generación
5 Conector USB 2.0 con encendido inteligente 6 4 ranuras para tarjetas de expansión
7 Conector de alimentación 8 Patrón del indicador LED de diagnóstico de la fuente de alimentación
9 Ranura de reserva (conector de SMA opcional) 10 Ranura para cable de seguridad Kensington
11 Conector Ethernet (NIC) (10/100/1000 Mbps) 12 Asa para candado
13 Ranura de reserva en serie/PS2 (opcional)


Volver al principio



Vista frontal del factor de forma pequeño (SFF)

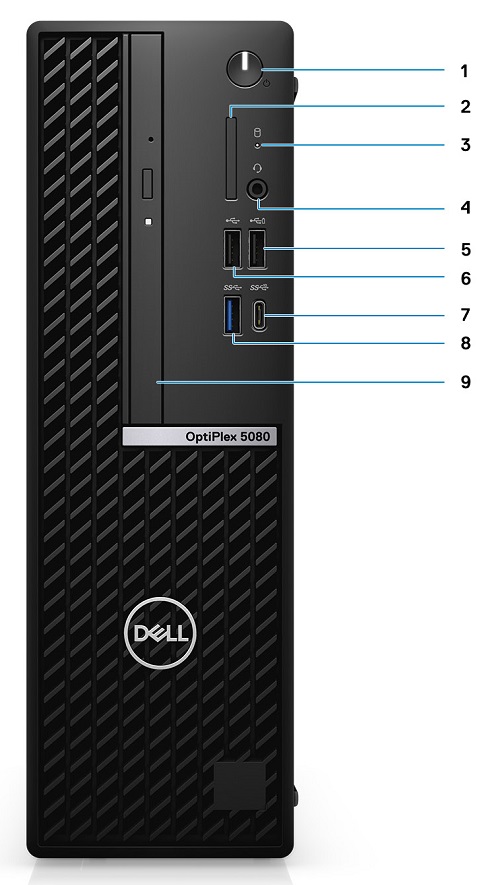

SLN321696_en_US__45080_SFF_Front_BK

(Fig. 3: Vista frontal del SFF)



1 Botón de encendido con indicador LED de diagnóstico 2 Lectora de tarjetas SD 4,0 (opcional)
3 LED de actividad de la unidad disco duro 4 Conector de audio universal
5 Conector USB 2.0 tipo A con PowerShare 6 Conector USB 2.0 tipo A
7 Conector USB 3.2 de 2.ª generación tipo C 8 Conector USB 3.2 Type-A de 1.ª generación
9 Unidad de disco óptico (opcional)


Volver al principio



Vista posterior del factor de forma pequeño (SFF)

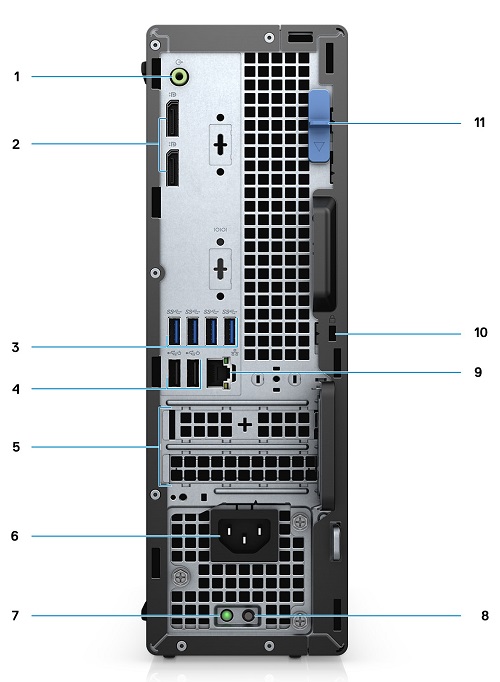

SLN321696_en_US__55080_SFF_Rear_BK

(Fig. 4: Vista posterior del SFF)



1 Conector de línea de entrada/entrada de audio (re-tarea) 2 2 conectores DisplayPort 1.4
3 4 conectores USB 3.2 Type-A de 1.ª generación 4 Conector USB 2.0 con encendido inteligente
5 Ranura de expansión de media altura x2 6 Conector de alimentación
7 Patrón del indicador LED de diagnóstico de la fuente de alimentación 8 Fuente de alimentación (BIST)
9 Conector Ethernet (NIC) 10 Ranura para cable de seguridad Kensington
11 Pestillo de liberación


Volver al principio



Vista frontal del factor de forma micro (MFF)

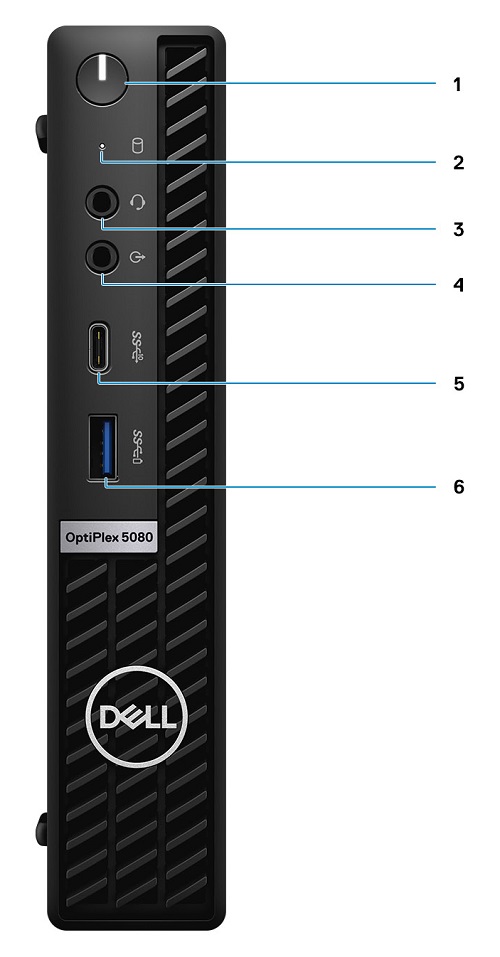

SLN321696_en_US__65080_MFF_Front_BK

(Fig. 5: Vista frontal del MFF)



1 Botón de encendido con indicador LED de diagnóstico 2 LED de actividad en la unidad de disco duro
3 Conector de audio universal 4 Conector de línea de entrada (nueva línea de entrada)
5 Conector USB 3.2 de 2.ª generación tipo C 6 Conector USB 3.2 Type-A de 1.ª generación (con PowerShare)


Volver al principio



Vista posterior del factor de forma micro (MFF)

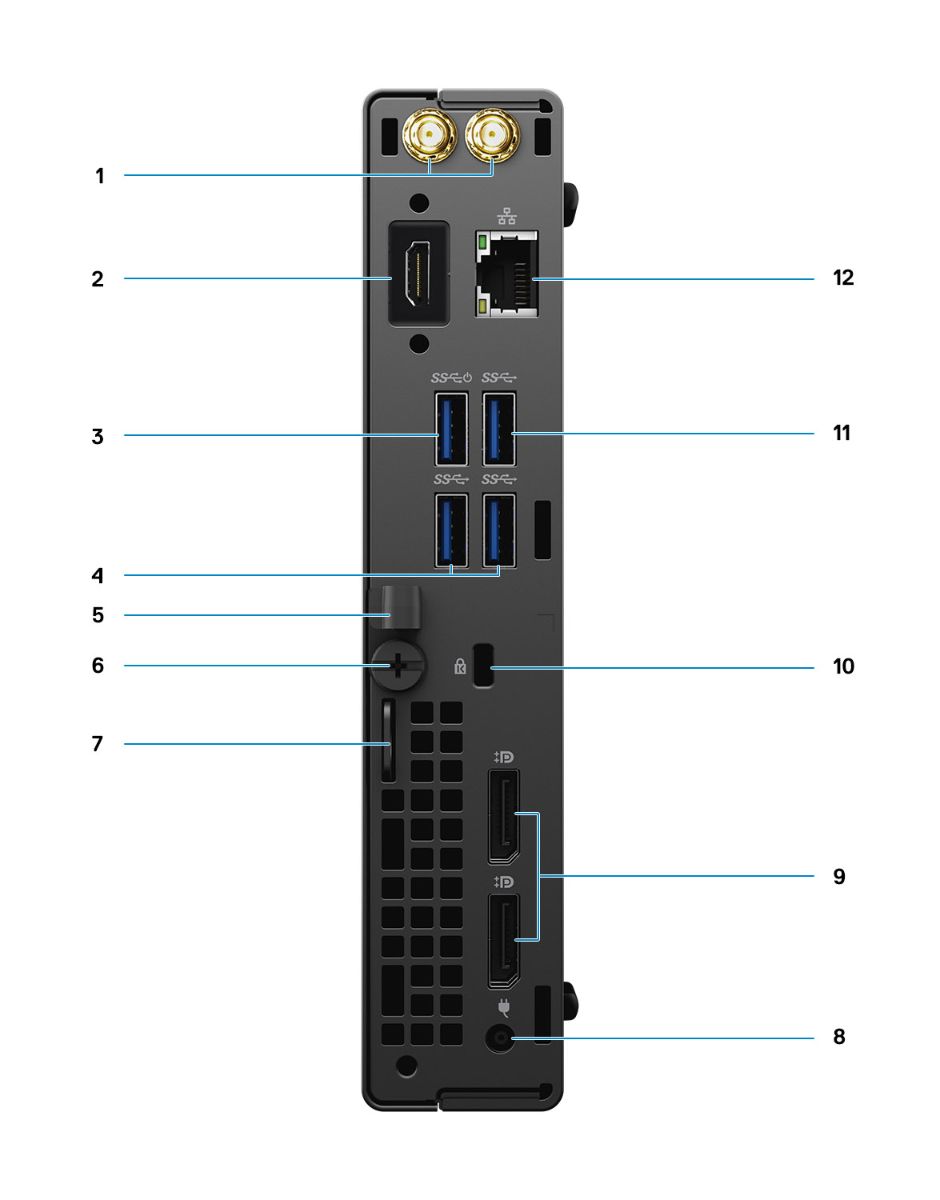

SLN321696_en_US__75080_MFF_Rear_BK

(Fig. 6: Vista posterior del MFF)



1 Conectores de antena externa 2 Puerto serie/video (serie/PS2/DP 1.4/HDMI 2.0/VGA/USB 3,2 Gen 2 de tipo C con el modo DP Alt) (opcional)
3 Conector USB 3.2 Type-A de 1.ª generación (con PowerShare) 4 2 conectores USB 3.2 Type-A de 1.ª generación
5 Soporte del cable 6 Mariposa
7 Aro para candado 8 Conector de alimentación
9 2 conectores DisplayPort 1.4 10 Ranura para cable de seguridad Kensington
11 Conector USB 3.2 Type-A de 1.ª generación 12 Conector Ethernet (NIC) (10/100/1000 Mbps)


Volver al principio



Información adicional:




Volver al principio
