OptiPlex 5080 Guide de votre ordinateur en images

Resumo: L’article suivant fournit un guide visuel de votre ordinateur OptiPlex 5080 et répertorie ses ports externes et ses fonctionnalités.

Este artigo aplica-se a Este artigo não se aplica a Este artigo não está vinculado a nenhum produto específico. Nem todas as versões do produto estão identificadas neste artigo.
Confira outros recursos

Sintomas

Remarque : pour obtenir une description détaillée de chaque emplacement, veuillez vous rendre sur la page des manuels système, sur le site www.dell.com/support


Sommaire :

  1. Vue avant de la mini-tour (MT)
  2. Vue arrière de la mini-tour (MT)
  3. Vue avant du format compact (SFF)
  4. Vue arrière du format compact (SFF)
  5. Vue avant du format micro (MFF)
  6. Vue arrière du format micro (MFF)
  7. Informations supplémentaires :



Vue avant de la mini-tour (MT)

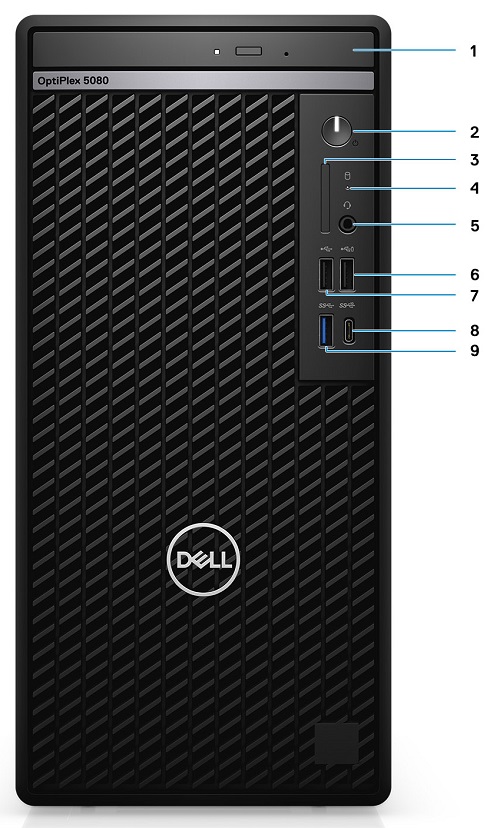

SLN321696_en_US__25080_MT_Front_BK

(Figure.1.1 Vue avant)



1 Lecteur de disque optique (en option) 2 Bouton d’alimentation avec voyant de diagnostic
3 Lecteur de carte SD 4,0 (en option) 4 LED d’activité du lecteur de disque dur
5 Connecteur jack audio universel 6 Connecteurs USB 2.0 avec PowerShare
7 Connecteur USB 2.0 8 Connecteur USB 3.2 Gen2 Type-C
9 Connecteur Type-A USB 3.2 Gen2


Retour au début

Causa



Resolução



Vue arrière de la mini-tour (MT)

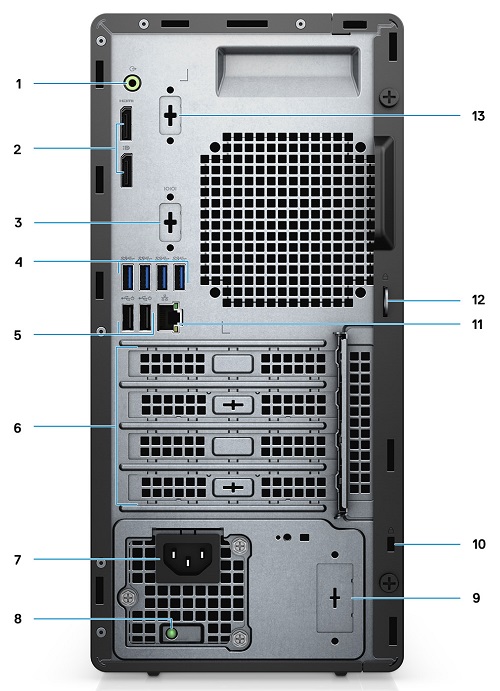

SLN321696_en_US__35080_MT_Rear_BK

Figure 2 : Vue arrière



1 Port audio de sortie utilisable en entrée 2 2 connecteurs DisplayPort 1.4
3 Port vidéo du logement de masquage (en option) 4 3 connecteurs Type-A USB 4.1 Gen2
5 Connecteur USB 2.0 avec Smart Power On 6 4 logements de carte d’extension
7 Connecteur d'alimentation 8 Codes des voyants indicateurs de diagnostic du bloc d'alimentation
9 Logement d’éjection (connecteur SMA en option) 10 Emplacement pour câble de sécurité Kensington
11 Connecteur Ethernet (NIC) (10/100/1000 Mbps) 12 Boucle de cadenas
13 Slot de masquage série/PS2 (en option)


Retour au début



Vue avant du format compact (SFF)

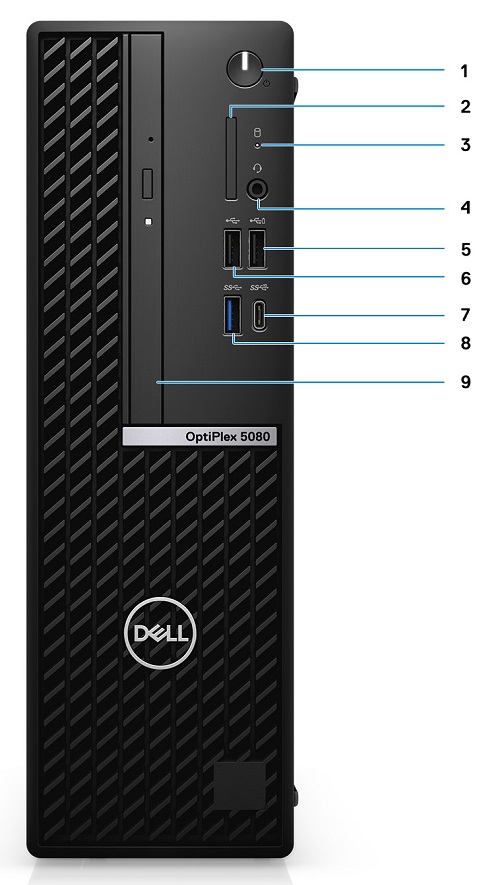

SLN321696_en_US__45080_SFF_Front_BK

(Fig.3 Vue avant du SFF)



1 Voyant LED du bouton d’alimentation/de diagnostic 2 Lecteur de carte SD 4,0 (en option)
3 Voyant d'activité du disque dur 4 Connecteur jack audio universel
5 Connecteur USB 3.2 Type-A avec PowerShare 6 Connecteur USB 3.0 Type-A
7 Connecteur USB 3.2 Gen2 Type-C 8 Connecteur Type-A USB 3.2 Gen2
9 Lecteur de disque optique (en option)


Retour au début



Vue arrière du format compact (SFF)

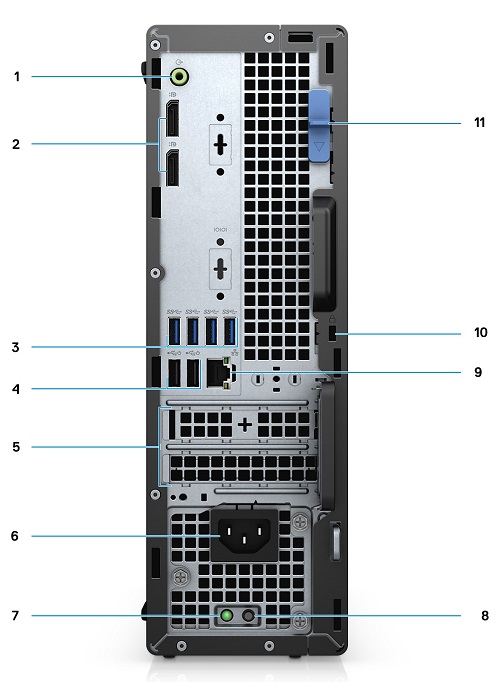

SLN321696_en_US__55080_SFF_Rear_BK

(Fig.4 Vue arrière du SFF)



1 Connecteur de ligne d’entrée/sortie audio (nouvelle tâche) 2 2 connecteurs DisplayPort 1.4
3 3 connecteurs Type-A USB 4.1 Gen2 4 Connecteur USB 2.0 avec Smart Power On
5 Logement d’extension x2 (mi-hauteur) 6 Connecteur d'alimentation
7 Codes des voyants indicateurs de diagnostic du bloc d'alimentation 8 Bloc d’alimentation (BIST)
9 Connecteur Ethernet (NIC) 10 Emplacement pour câble de sécurité Kensington
11 Loquet de déverrouillage


Retour au début



Vue avant du format micro (MFF)

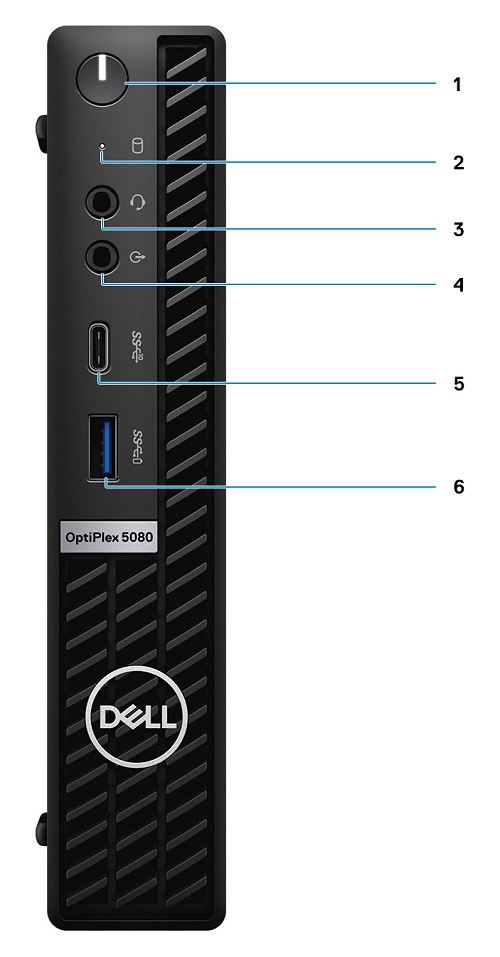

SLN321696_en_US__65080_MFF_Front_BK

(Fig.5 Vue avant du MFF)



1 Voyant LED du bouton d’alimentation/de diagnostic 2 LED d’activité du lecteur de disque dur
3 Connecteur jack audio universel 4 Connecteur de ligne de sortie (ligne d’entrée de la nouvelle tâche)
5 Connecteur USB 3.2 Gen2 Type-C 6 Connecteur USB 3.2 Gen1 Type-A (avec PowerShare)


Retour au début



Vue arrière du format micro (MFF)

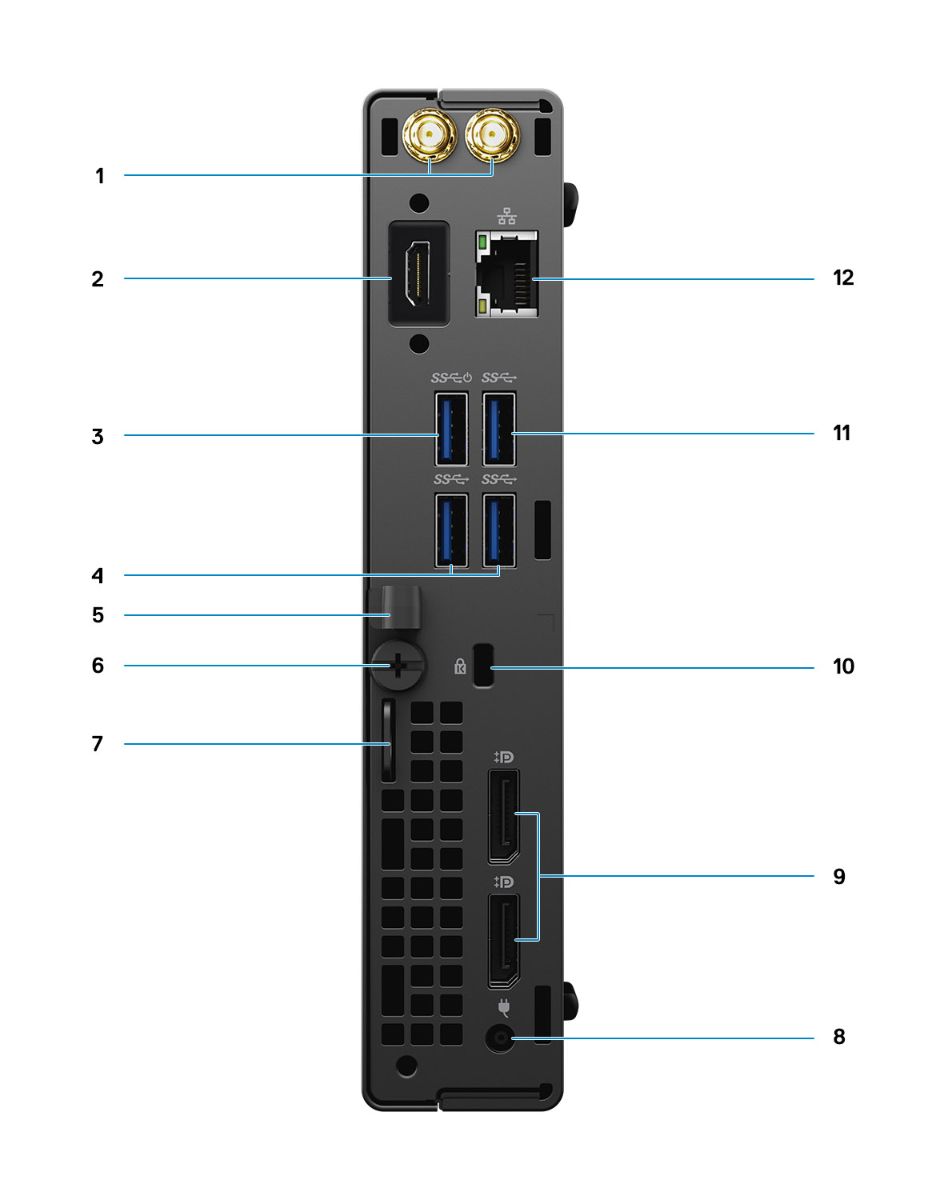

SLN321696_en_US__75080_MFF_Rear_BK

(Fig.6 Vue arrière du MFF)



1 Connecteurs d’antenne externe 2 Port série/vidéo (série/PS2/DP 1.4/HDMI 2.0/VGA/USB 3,2 Gen 2 type-C avec DP Alt) (en option)
3 Connecteur USB 3.2 Gen1 Type-A (avec PowerShare) 4 Connecteur Type-A USB 3.2 Gen1
5 Support de câble 6 Vis moletée
7 Anneau pour cadenas 8 Connecteur d'alimentation
9 2 connecteurs DisplayPort 1.4 10 Emplacement pour câble de sécurité Kensington
11 Connecteur Type-A USB 3.2 Gen2 12 Connecteur Ethernet (NIC) (10/100/1000 Mbps)


Retour au début
