OptiPlex 5080お使いのPCのビジュアルガイド
Resumo: この記事はOptiPlex 5080 PCのビジュアル ガイドです。外部ポートとその機能もリストしてあります。
Este artigo aplica-se a
Este artigo não se aplica a
Este artigo não está vinculado a nenhum produto específico.
Nem todas as versões do produto estão identificadas neste artigo.
Sintomas
注：各場所に関する詳しい説明については、www.dell.com/supportのシステム マニュアルを参照してください。
目次:
- ミニ タワー（MT）前面図
- ミニ タワー（MT）背面図
- スモール フォーム ファクター（SFF）前面図
- スモール フォーム ファクター（SFF）背面図
- マイクロ フォーム ファクター（MFF）前面図
- マイクロ フォーム ファクター（MFF）背面図
- 追加情報:
ミニ タワー（MT）前面図

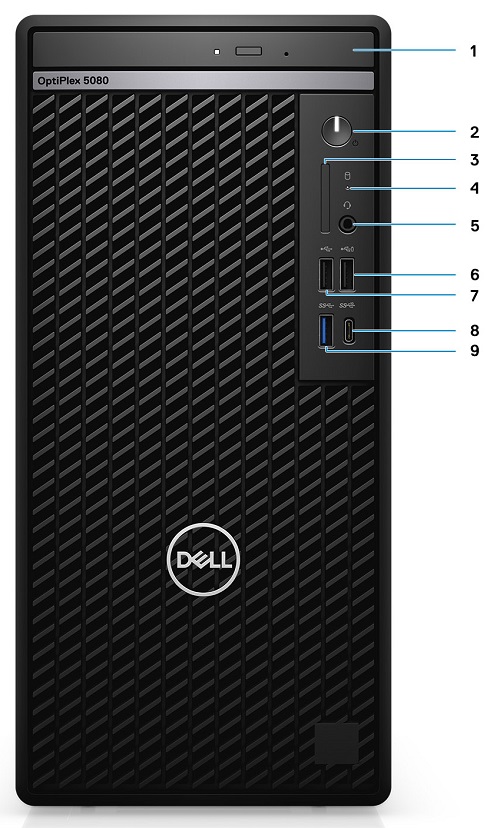

（図1.1：前面図）
| 1 | 光学ディスク ドライブ（オプション） | 2 | 電源ボタン（診断LED付き） |
| 3 | SD 4.0 カードリーダー (オプション) | 4 | ハード ディスク ドライブ アクティビティーLED |
| 5 | ユニバーサル オーディオ ジャック コネクター | 6 | USB 2.0コネクター（PowerShare付き） |
| 7 | USB 2.0コネクター | 8 | USB 3.2 Gen2 Type-Cコネクター |
| 9 | USB 3.2 Gen2 Type-Aコネクター |
Causa
Resolução
ミニ タワー（MT）背面図

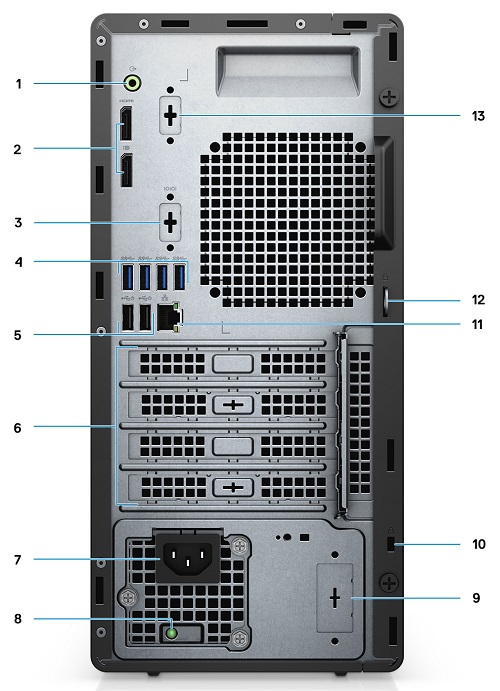

図2：背面図
| 1 | ライン出力再タスク ライン入力オーディオ ポート | 2 | DisplayPort 1.4コネクター（x 2） |
| 3 | スロットビデオポートのノックアウト (オプション) | 4 | USB 3.2 Gen2 Type-Aコネクター（x 3） |
| 5 | USB 2.0コネクター（Smart Power On対応） | 6 | 拡張カード スロット x4 |
| 7 | 電源コネクター | 8 | PSUのDiag LEDインジケータのパターン |
| 9 | ノックアウト スロット（オプションのSMAコネクター） | 10 | ケンジントン セキュリティ ケーブル スロット |
| 11 | イーサネット (NIC) コネクタ (10/100/1000 Mbps) | 12 | 南京錠ループ |
| 13 | スロットシリアル/PS2 のノック (オプション) |
スモール フォーム ファクター（SFF）前面図

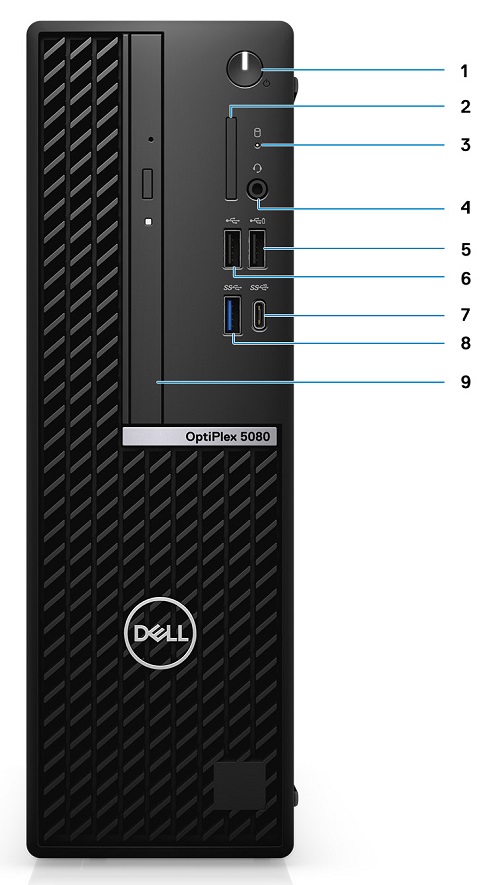

（図3 SFF正面図）
| 1 | 電源ボタン w/診断 LED インジケータ | 2 | SD 4.0 カードリーダー (オプション) |
| 3 | ハードドライブアクティビティLED | 4 | ユニバーサル オーディオ ジャック コネクター |
| 5 | USB 2.0 Type-Aコネクター（PowerShare付き） | 6 | USB 2.0 Type-Aコネクター |
| 7 | USB 3.2 Gen2 Type-Cコネクター | 8 | USB 3.2 Gen2 Type-Aコネクター |
| 9 | 光学ディスク ドライブ（オプション） |
スモール フォーム ファクター（SFF）背面図

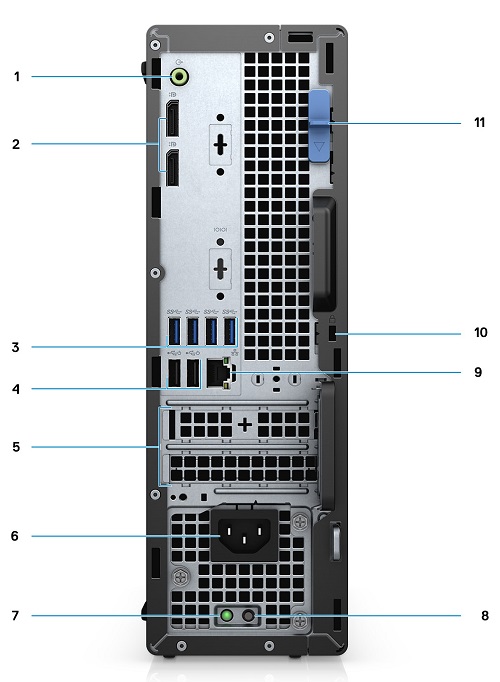

（図4 SFF背面図）
| 1 | オーディオライン出力/入力コネクタ (再タスク) | 2 | DisplayPort 1.4コネクター（x 2） |
| 3 | USB 3.2 Gen2 Type-Aコネクター（x 3） | 4 | USB 2.0コネクター（Smart Power On対応） |
| 5 | ハーフハイト拡張スロット x2 | 6 | 電源コネクター |
| 7 | PSUのDiag LEDインジケータのパターン | 8 | 電源装置（BIST） |
| 9 | イーサネット (NIC) コネクタ | 10 | ケンジントン セキュリティ ケーブル スロット |
| 11 | リリースラッチ |
マイクロ フォーム ファクター（MFF）前面図

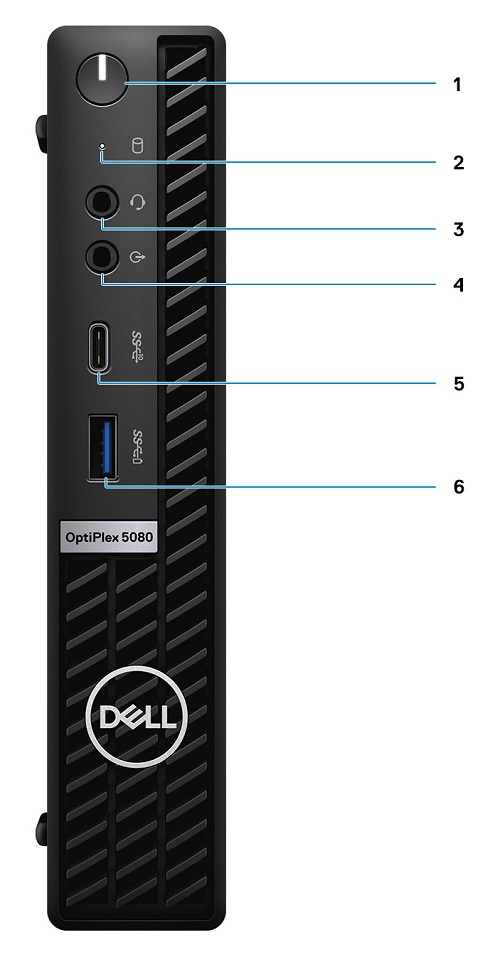

（図5 MFF正面図）
| 1 | 電源ボタン w/診断 LED インジケータ | 2 | ハード ディスク ドライブ アクティビティーLED |
| 3 | ユニバーサル オーディオ ジャック コネクター | 4 | ライン出力コネクタ (再タスク可能なライン入力) |
| 5 | USB 3.2 Gen2 Type-Cコネクター | 6 | USB 3.2 Gen1 Type-Aコネクター（PowerShare付き） |
マイクロ フォーム ファクター（MFF）背面図

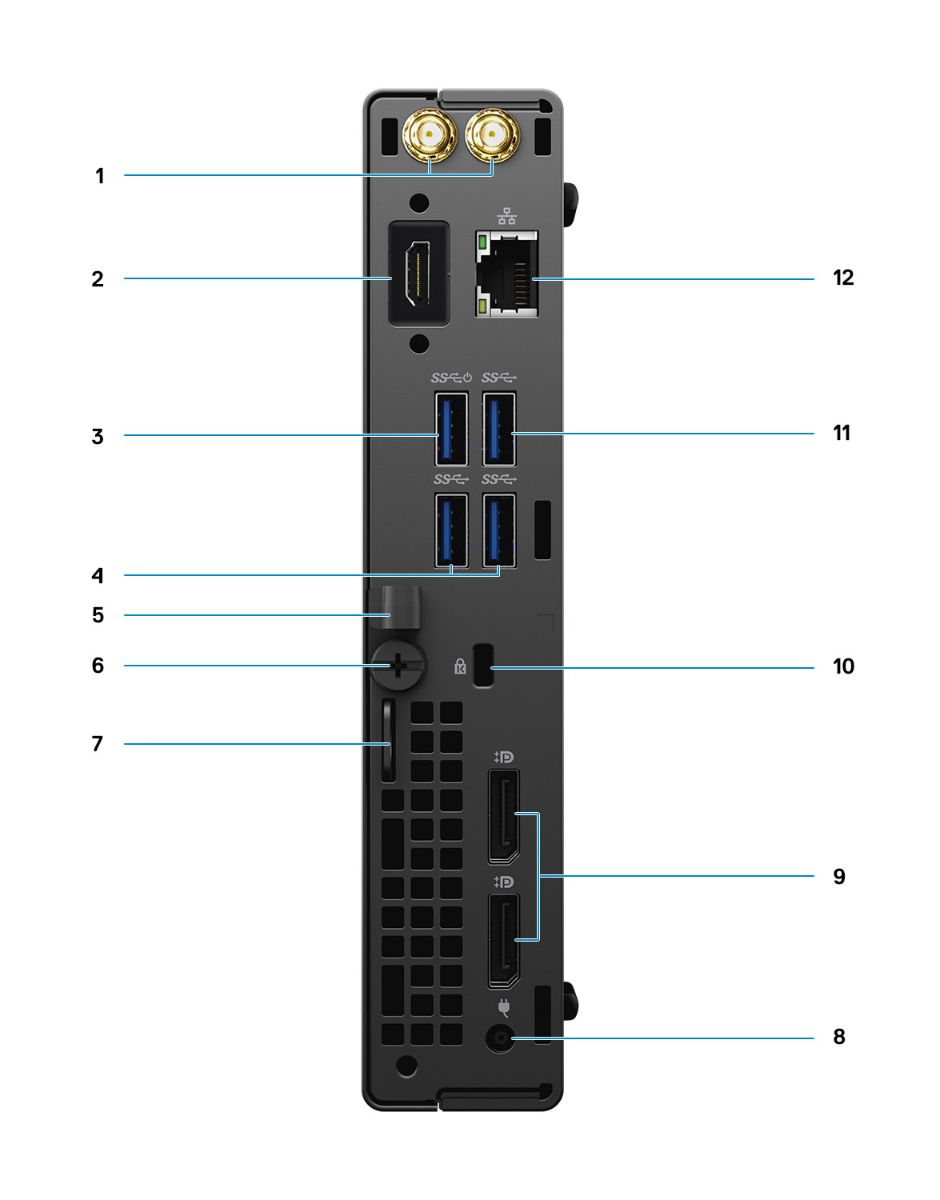

（図6 MFF背面図）
| 1 | 外部アンテナ コネクター | 2 | シリアル/ビデオポート (Serial/PS2/DP 1.4/HDMI 2.0/VGA/USB 3.2 Gen 2 タイプ-C (DP Alt Mode)) (オプション) |
| 3 | USB 3.2 Gen1 Type-Aコネクター（PowerShare付き） | 4 | USB 3.2 Gen1 Type-Aコネクター |
| 5 | ケーブル ホルダー | 6 | 蝶ネジ |
| 7 | パドロック リング | 8 | 電源コネクター |
| 9 | DisplayPort 1.4コネクター（x 2） | 10 | ケンジントン セキュリティ ケーブル スロット |
| 11 | USB 3.2 Gen2 Type-Aコネクター | 12 | イーサネット (NIC) コネクタ (10/100/1000 Mbps) |
追加情報:
- OptiPlex 5080 カスタマによる交換が可能なユニット (CRU) の分解インデックス
- 「マイクロ フォーム ファクター取り付けオプションおよび設置方法」
- OptiPlex 5080 マニュアルサポートサイトページ
