OptiPlex 5080 Визуальный обзор вашего компьютера

Resumo: В следующей статье содержится визуальный обзор компьютера OptiPlex 5080 и список его внешних портов и функций.

Este artigo aplica-se a Este artigo não se aplica a Este artigo não está vinculado a nenhum produto específico. Nem todas as versões do produto estão identificadas neste artigo.
Confira outros recursos

Sintomas

Примечание. Более подробное описание каждого местоположения можно найти в руководствах по системе на сайте www.dell.com/support


Содержание:

  1. Корпус Mini-Tower (MT), вид спереди
  2. Корпус Mini-Tower (MT), вид сзади
  3. Корпус компактного форм-фактора (SFF), вид спереди
  4. Корпус компактного форм-фактора (SFF), вид сзади
  5. Корпус микро-ПК (MFF), вид спереди
  6. Корпус микро-ПК (MFF), вид сзади
  7. Дополнительная информация:



Корпус Mini-Tower (MT), вид спереди



SLN321696_en_US__25080_MT_Front_BK

(Рис. 1.1. Вид спереди)



1. Оптический привод (опционально) 2. Кнопка питания с индикатором диагностики
3. Устройство чтения карт памяти SD 4,0 (опционально) 4. Индикатор активности жесткого диска
5. Универсальный аудиоразъем 6. Разъем USB 2.0 с функцией PowerShare
7. Разъем USB 2.0 8. Разъем USB 3.2 Gen2 Type-C
9. Разъем USB 3.2 Gen2 Type-A


В начало

Causa



Resolução



Корпус Mini-Tower (MT), вид сзади



SLN321696_en_US__35080_MT_Rear_BK

Рис. 2. Вид сзади



1. Линейный аудиовыход с переключением в режим линейного аудиовхода 2. Разъем DisplayPort 1.4 (2 шт.)
3. Замаскировать видеоразъем слота (заказывается дополнительно) 4. Разъем USB 3.2 Gen2 Type-A
5. Порт USB 2.0 с поддержкой Smart Power On 6. Разъемы для плат расширения (4 шт.)
7. Разъем питания 8. Диагностический индикатор блока питания
9. Прорезь (опциональный разъем SMA) 10. Отверстие для защитного троса Kensington
11. Разъем Ethernet (NIC) (10/100/1000 Mbps) 12. Петля для замка
13. Помаскирует разъем для последовательного порта/PS2 (опционально)


В начало



Корпус компактного форм-фактора (SFF), вид спереди

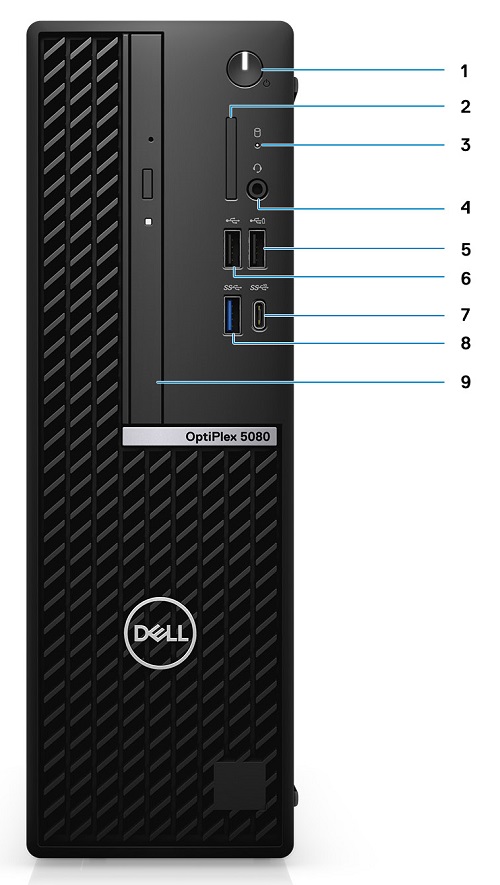

SLN321696_en_US__45080_SFF_Front_BK

(Рис. 3. SFF, вид спереди)



1. Кнопка питания с индикатором диагностического индикатора 2. Устройство чтения карт памяти SD 4,0 (опционально)
3. Индикатор активности жесткого диска 4. Универсальный аудиоразъем
5. Разъем USB 3.2 Type-A с технологией PowerShare 6. Разъем USB Type-A 3.0
7. Разъем USB 3.2 Gen2 Type-C 8. Разъем USB 3.2 Gen2 Type-A
9. Оптический привод (опционально)


В начало



Корпус компактного форм-фактора (SFF), вид сзади

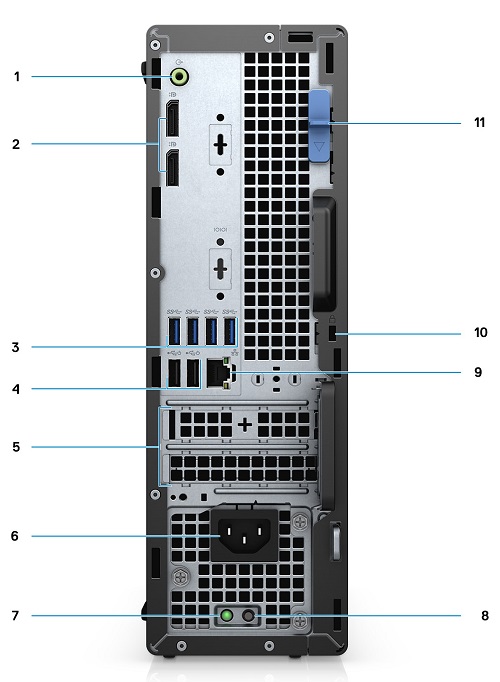

SLN321696_en_US__55080_SFF_Rear_BK

(Рис. 4. SFF, вид сзади)



1. Линейный выход аудиовыхода/in (повторное задание) 2. Разъем DisplayPort 1.4 (2 шт.)
3. Разъем USB 3.2 Gen2 Type-A 4. Порт USB 2.0 с поддержкой Smart Power On
5. Слот расширения половинной высоты x2 6. Разъем питания
7. Диагностический индикатор блока питания 8. Блок питания (BIST)
9. Разъем Ethernet (NIC) 10. Отверстие для защитного троса Kensington
11. Фиксатор


В начало



Корпус микро-ПК (MFF), вид спереди



SLN321696_en_US__65080_MFF_Front_BK

(Рис. 5. MFF, вид спереди)



1. Кнопка питания с индикатором диагностического индикатора 2. Индикатор активности жесткого диска
3. Универсальный аудиоразъем 4. Разъем линейного выхода (повторное выполнение линейного питания)
5. Разъем USB 3.2 Gen2 Type-C 6. Разъем USB 3.2 Gen1 Type-A (с функцией PowerShare)


В начало



Корпус микро-ПК (MFF), вид сзади

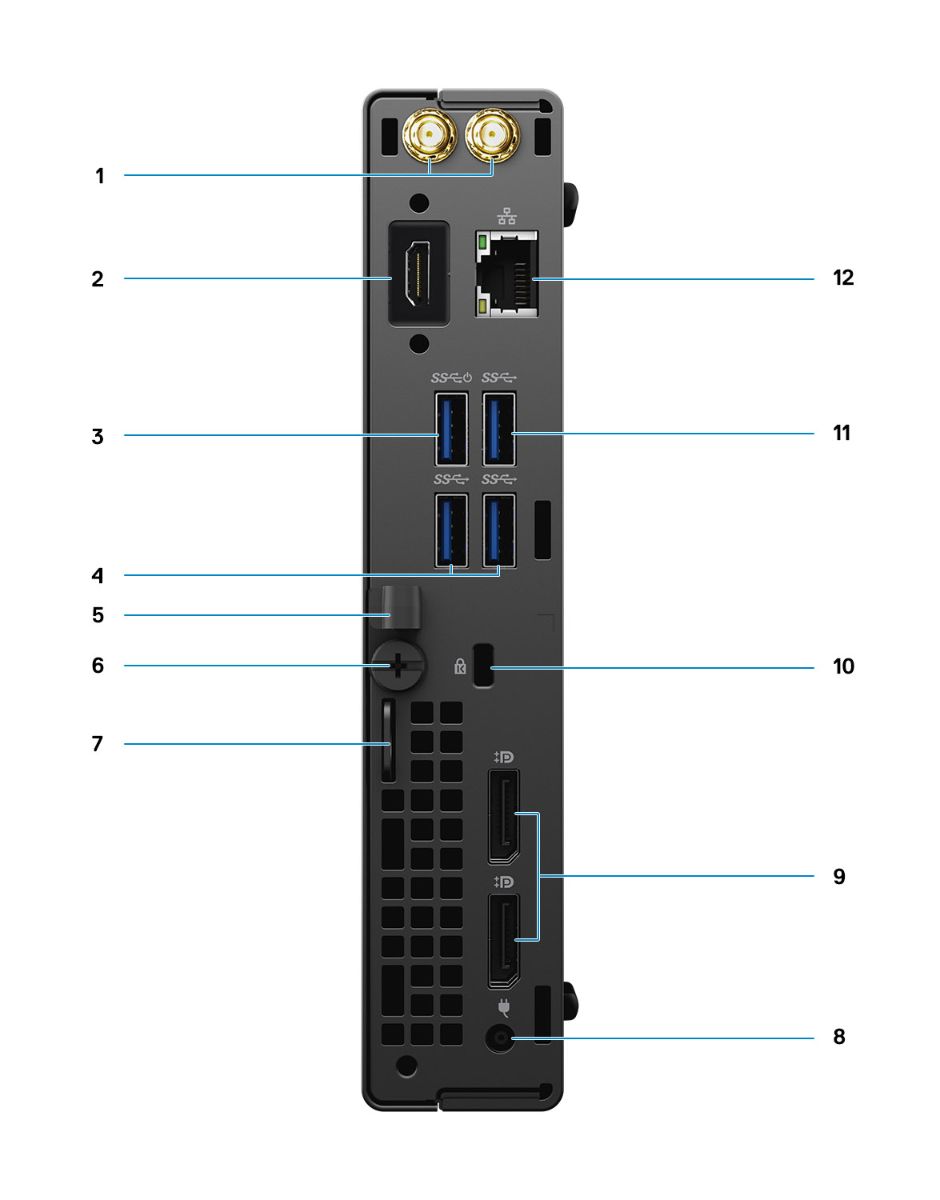

SLN321696_en_US__75080_MFF_Rear_BK

(Рис. 6. MFF, вид сзади)



1. Разъемы внешней антенны 2. Порт последовательного порта/видеоадаптера (Serial/PS2/DP 1.4/HDMI 2.0/VGA/USB 3,2 Gen 2 Type-C с помощью режима DP Alt) (опционально)
3. Разъем USB 3.2 Gen1 Type-A (с функцией PowerShare) 4. Разъем USB 3.2 Gen1 Type-A
5. Держатель кабеля 6. Винт
7. Кольцо для замка 8. Разъем питания
9. Разъем DisplayPort 1.4 (2 шт.) 10. Отверстие для защитного троса Kensington
11. Разъем USB 3.2 Gen2 Type-A 12. Разъем Ethernet (NIC) (10/100/1000 Mbps)


В начало
