OptiPlex 5080 Bildmanual för datorn
Resumo: Följande artikel innehåller en bildmanual för OptiPlex 7060-datorer och en lista med externa portar och funktioner för datorn.
Este artigo aplica-se a
Este artigo não se aplica a
Este artigo não está vinculado a nenhum produto específico.
Nem todas as versões do produto estão identificadas neste artigo.
Sintomas
Obs! Detaljerade beskrivningar av alla platser finns i systemhandböckerna på www.dell.com/support
Innehållsförteckning:
- Minitorn (MT), framsida
- Minitorn (MT), baksida
- Liten formfaktor (SFF), framsida
- Liten formfaktor (SFF), baksida
- Mikroformfaktor (MFF), framsida
- Mikroformfaktor (MFF), baksida
- Ytterligare information:
Minitorn (MT), framsida
(Bild 1.1: Vy framifrån)
| 1 | Optisk diskenhet (tillval) | 2 | Strömknapp med diagnostik-LED-lampa |
| 3 | SD 4,0-kortläsare (tillval) | 4 | Indikator för hårddisksaktivitet |
| 5 | Universell ljuduttagskontakt | 6 | USB 2.0-kontakt med PowerShare |
| 7 | USB 2.0-kontakt | 8 | USB 3.2 Gen2 typ-C-kontakt |
| 9 | USB 3.2 Gen2 typ-C-kontakt |
Causa
Resolução

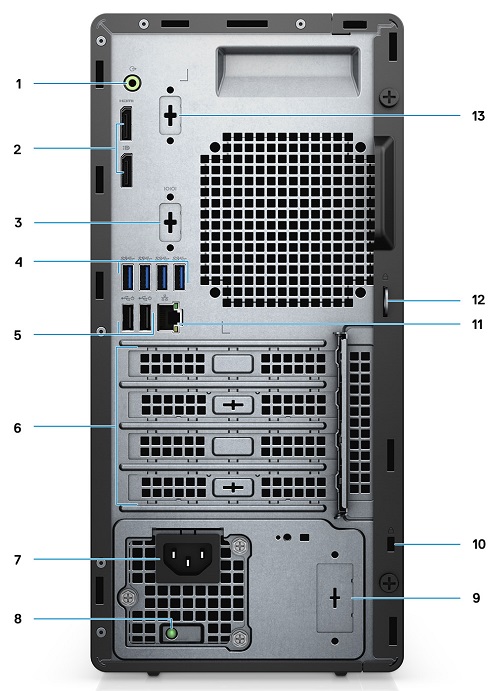

Minitorn (MT), baksida
Bild 2 – baksida
| 1 | Linjeutgång omgjord till ljudingångsport | 2 | DisplayPort 1.4-kontakt x2 |
| 3 | Spara ut bildskärms kortets video port (tillval) | 4 | USB 3.1 Gen2 typ-C-kontakt x4 |
| 5 | USB 2.0-koppling med Smart Power On | 6 | Expansionskortplatser x 4 |
| 7 | Strömkontakt | 8 | Diagnostisk lysdiod för strömförsörjning |
| 9 | Uttag som öppnas (SMA-kontakt som tillval) | 10 | Kensington-säkerhetskabeluttag |
| 11 | Ethernet (NIC)-kontakt (10/100/1000 Mbps) | 12 | Hänglåsbygel |
| 13 | Blockera out-kortplatsens serie-PS2 (tillval) |

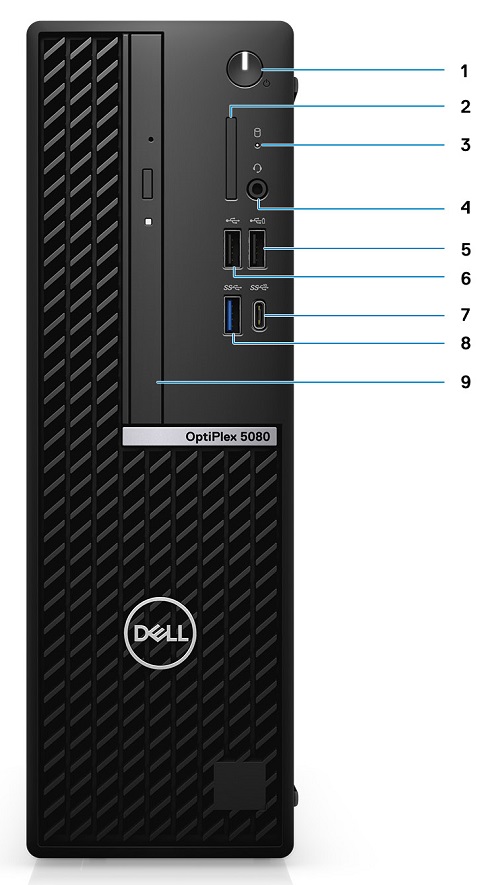

Liten formfaktor (SFF), framsida
(Bild 3. SFF, framsida)
| 1 | Strömbrytare med LED-indikator | 2 | SD 4,0-kortläsare (tillval) |
| 3 | Indikator för hårddisksaktivitet | 4 | Universell ljuduttagskontakt |
| 5 | USB 3.2 Type-A-kontakt med PowerShare | 6 | USB 3.0 Type-A-kontakt |
| 7 | USB 3.2 Gen2 typ-C-kontakt | 8 | USB 3.2 Gen2 typ-C-kontakt |
| 9 | Optisk diskenhet (tillval) |

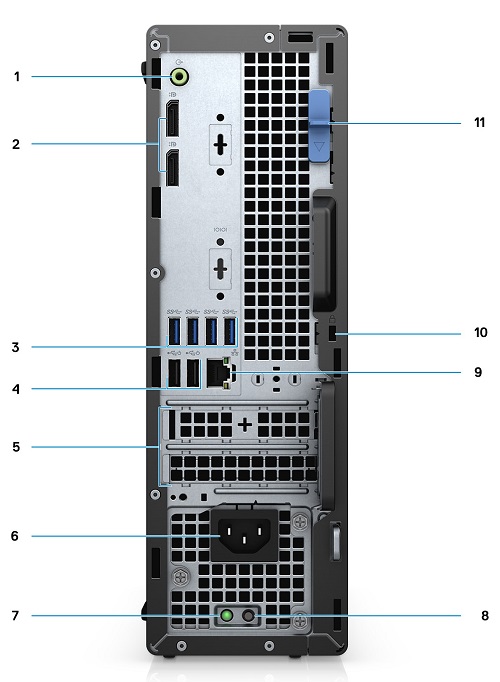

Liten formfaktor (SFF), baksida
(Bild 4. SFF, baksida)
| 1 | Ljud utgång/in-kontakt (ombokning) | 2 | DisplayPort 1.4-kontakt x2 |
| 3 | USB 3.1 Gen2 typ-C-kontakt x4 | 4 | USB 2.0-koppling med Smart Power On |
| 5 | Halv Höjds expansions kort plats x2 | 6 | Strömkontakt |
| 7 | Diagnostisk lysdiod för strömförsörjning | 8 | Strömförsörjning (BIST) |
| 9 | Ethernet (NIC)-kontakt | 10 | Kensington-säkerhetskabeluttag |
| 11 | Frigöringsspärr |

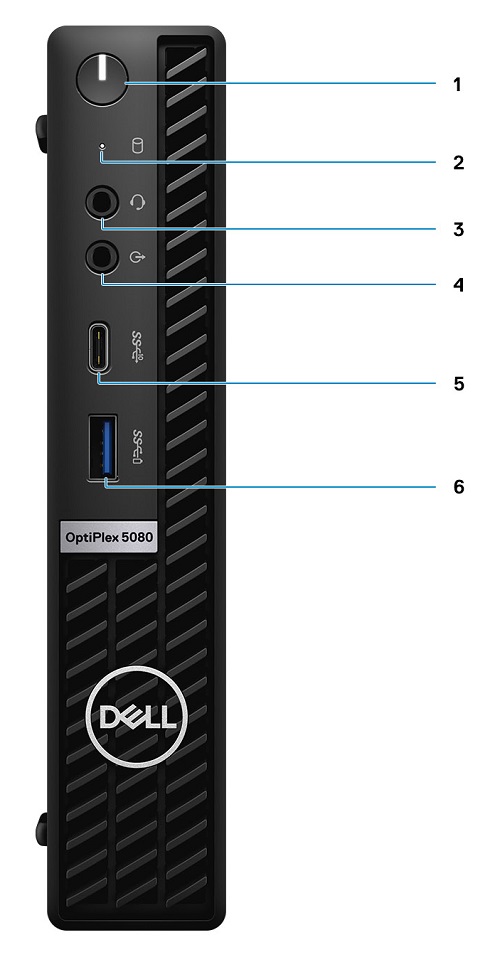

Mikroformfaktor (MFF), framsida
(Bild 5. MFF, framsida)
| 1 | Strömbrytare med LED-indikator | 2 | Indikator för hårddisksaktivitet |
| 3 | Universell ljuduttagskontakt | 4 | Linje utgångs kontakt (inaktiverad linje ingång) |
| 5 | USB 3.2 Gen2 typ-C-kontakt | 6 | USB 3.2 Gen1 typ-A-kontakt (med PowerShare) |

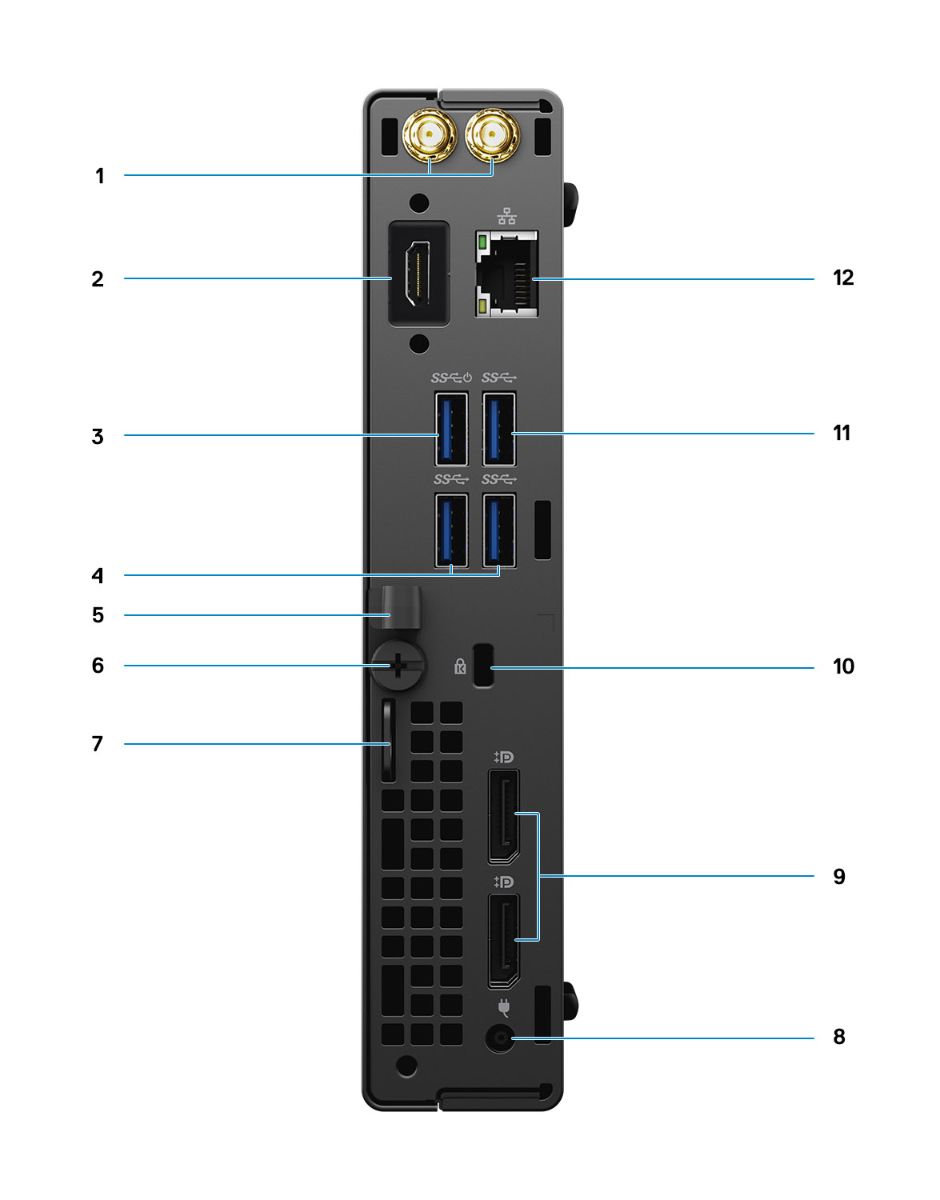

Mikroformfaktor (MFF), baksida
(Bild 6. MFF, baksida)
| 1 | Kontakter för extern antenn | 2 | Seriell/video-port (seriell/PS2/DP 1.4/HDMI 2.0/VGA/USB 3,2 Gen 2 typ-C med DP Alt-läge) (tillval) |
| 3 | USB 3.2 Gen1 typ-A-kontakt (med PowerShare) | 4 | USB 3.2 Gen1 typ-C-kontakt |
| 5 | Kabelhållare | 6 | Tumskruv |
| 7 | Hänglåsring | 8 | Strömkontakt |
| 9 | DisplayPort 1.4-kontakt x2 | 10 | Kensington-säkerhetskabeluttag |
| 11 | USB 3.2 Gen2 typ-C-kontakt | 12 | Ethernet (NIC)-kontakt (10/100/1000 Mbps) |
Ytterligare information:
- Dell OptiPlex 5080: demonteringsindex för enheter som kan bytas av kund (CRU-delar)
- Monteringsalternativ och installationsmetoder för mikroformfaktor
- Sidan OptiPlex 5080 dokumentation support webbplats
