Instruktioner

Sådan fungerer NWUI

NetWorker Web User Interface (NWUI) bruger følgende teknologier: HTML5, Apache Tomcat, Spring Framework, Angular Framework og REST (Representational State Transfer) API (Application Programming Interface). NWUI-programmet kan installeres på Linux- eller Windows-operativsystemer. Den kan installeres enten direkte på NetWorker-serveren eller på en vært, som ikke er NetWorker-serveren.


                  Komponenter af NWUI


Der er fire vigtige komponenter:
Disse komponenter kan være på den samme vært eller på separate værter.
  • Webfrontend:  Dette er præsentationslaget skrevet i HTML5 og Angular Framework, som præsenterer NetWorker-operationer for brugeren via en webbrowser. Webbrowseren er forbundet til UI-backend-processerne.
  • UI-backend:  Backend-applikationen er skrevet i Spring Framework. Det bruger java og Apache Tomcat. Kommunikation mellem frontend og backend og mellem backend og NetWorker-serveren sker ved hjælp af interne REST API-kald. NWUI-processen bruger enten den eksisterende Apache Tomcat-instans på NetWorker-serveren eller installerer sin egen Apache Tomcat-instans, hvis den installeres eksternt fra NetWorker-serveren.
  • NetWorker-server: NetWorker Server REST-strukturen er ansvarlig for at modtage REST API-kald fra UI-backend og forbinde dem til NetWorker-serverens kernekomponenter. NetWorker Server RabbitMQ-meddelelsesbussen bruges også til interaktion med nsrjobd.
  • AUTHC: AUTHC-komponenten i NetWorker bruges til alle godkendelsesbehov. Den anmodende proces kontakter AuthC for at bekræfte legitimationsoplysninger; efter verifikation udsteder AuthC et tidsbaseret, underskrevet og krypteret token. NetWorker-komponenter bruger dette token til at verificere brugeren og godkende eller ikke godkende en anmodet handling. Dette er normalt på NetWorker-serveren, men kan installeres på en separat vært.
Det meste af kommunikationen bruger REST API, som tillader interaktion med ressourcer, der er identificeret ved URI-adresser (Uniform Resource Identifier). Det bruger HTTP-verber (HEAD, GET, PUT, POST, DELETE) til at interagere med Uniform Resource Identifiers (URI) på en statsløs måde. Disse REST API-kald er interne i NetWorker- og NWUI-handlinger. Du må ikke forveksle disse med NetWorker REST API, som muliggør brugerdefinerede handlinger, og som er dokumenteret i udviklervejledningen til NetWorker REST API.

Fejlfinding

Definition af problemet

PROBLEMOPLYSNINGER

Overvej følgende spørgsmål for at generere en komplet problembeskrivelse:

  • Hvilken operation forsøges, som ikke virker?
  • Fungerer denne handling, når den startes uden for NWUI (f.eks.: Fra NetWorker Management Console (NMC)?
  • Er problemet konsekvent eller periodisk?
  • Hvis intermitterende, er der en kendt udløser?
  • Fungerede dette bedre før, og hvis ja, er der nogen kendte ændringer, der blev anvendt før og efter problemet dukkede op?
  • Hvornår opstod problemet første gang (og hvad har ændret sig, siden problemet dukkede op)?
  • Opstår problemet kun i tider med stor belastning af sikkerhedskopieringsmiljøet?
  • Hvad er problemets omfang (alle gendannelseshandlinger eller nogle genoprettelseshandlinger, nogle faner fungerer ikke, mens andre ikke påvirkes)?
  • Hvad har man hidtil forsøgt at rette op på, og hvilke konklusioner er der draget af dette?
OPLYSNINGER OM MILJØET

Almindelige problemer:

PROBLEMER MED GODKENDELSE:
Godkendelse bruger AUTHC på samme måde som NetWorker Management Console og nsrlogin Kommando. Ved godkendelsesproblemer skal du først teste godkendelsen på NetWorker-serveren for at afgøre, om problemet vedrører NWUI eller selve serveren. Hvis du bruger AD eller LDAP til godkendelse, skal du først teste med lokale NetWorker-konti for at bekræfte, om problemet kun påvirker ekstern godkendelse.

En typisk kommando, der bruges til at teste, om godkendelsesprocessen fungerer som forventet på NetWorker-serveren, er:
authc_mgmt -u [user name] -p [password] -e find-all-users.

Eller:

Lokal NetWorker-konto:

nsrlogin -u ACCOUNT -p PASSWORD
nsrlogout
Ekstern konto (AD/LDAP):
nsrlogin -t TENANT -d DOMAIN -u USERNAME -p PASSWORD
nsrlogout

NetWorker-sikkerhedskonfigurationsvejledningen indeholder alle oplysninger om, hvordan NetWorker-godkendelse fungerer, hvordan den testes, og hvordan du nulstiller en adgangskode, hvis det er nødvendigt.

Hvis der kræves yderligere godkendelsesdiagnose, skal du se:  NetWorker: Sådan aktiveres AUTHC DEBUG til fejlfindingsformål

INSTALLATIONSPROBLEMER:
Du kan finde flere oplysninger om, hvordan du installerer NWUI, og hvilke logfiler du skal konsultere, hvis der er et problem med installationen, i følgende artikel: NetWorker Management Web UI (NWUI): Sådan installeres



PROBLEMER MED BRUGERGRÆNSEFLADENS BACK-END:

De vigtige brugergrænsefladebackend-logfiler er:
Linux-sti Windows-sti (standard) Funktion
/nsr/authc/logs/catalina.log C:\Program Files\EMC NetWorker\nsr\authc-server\tomcat\logs\catalina.log Tomcat-serverlogføring og programudrulningslogføring
/nsr/authc/logs/nwui.log C:\Program Files\EMC NetWorker\nsr\authc-server\tomcat\logs\nwui.log Logføring af NWUI-programserver
/nsr/logs/restapi/restapi.log C:\Program Files\EMC NetWorker\nsr\restapi\restapi.log NWUI kommunikerer med NetWorker-serveren ved hjælp af NetWorker REST API. Se afsnittet REST API i denne artikel for at se, hvordan du diagnosticerer, hvilke REST API-funktioner der bruges, sammen med det tilsvarende svar.
/nsr/logs/daemon.raw C:\Program Files\EMC NetWorker\nsr\logs\daemon.raw NetWorker-serverlogføring

Hvis NWUI-serveren er på selve NetWorker-serveren, deler den den samme tomcat-forekomst med NetWorker.
Hvis du angiver en .raw Logfil til support, anbefales det at gengive logfilen på det system, hvorfra den stammer. Dette sikrer, at tidsstemplerne gengives i serverens lokale tid: NetWorker: Sådan bruger du nsr_render_log


Logfiler:

Linux:

De processer, der kører for UI-backend, er: /opt/nwui/bin/nwuictld og jsvc.exec. Du kan kontrollere, om de kører med ps Kommando:

ps -ef | grep nwui
                  ps-output, der viser NWUI-backend
Logfilerne er her:

Local til NetWorker-server:
  • /opt/nwui/logs
  • /nsr/authc/logs/
  • /nsr/logs/restapi/restapi.log
  • /nsr/logs/daemon.raw
  • /nsr/nwui/monitoring/app/logs/
Ekstern (NWUI-serveren er på en vært, der er adskilt fra NetWorker-serveren):
  • /opt/nwui/logs
  • /nsr/nwui/logs
Følgende kommando kan bruges til at oprette en .zip af disse logfiler.
tar cvzfP /tmp/$(hostname)_$(date -I).tgz  /opt/nwui/logs  /nsr/nwui/logs  /nsr/authc/logs  /nsr/logs/daemon.raw  /nsr/logs/restapi  /nsr/nwui/monitoring/app/logs/ ; chmod 777 /tmp/$(hostname)_$(date -I).tgz ; ls -lth /tmp/$(hostname)_$(date -I).tgz
BEMÆRK: Afhængigt af om NWUI er lokal eller ekstern til NetWorker-serveren, kan ovenstående kommando rapportere, at nogle mapper mangler. Dette er forventet. Værtsnavnet og datoen behøver ikke ændres, ovenstående kommando opretter automatisk pakken med serverens værtsnavn og aktuelle dato (ÅÅÅÅ-MM-DD).

Windows

Windows NWUI-backend-processen, der skal køre, kaldes nwuictld.exe:

 Opgaveliste, der viser NWUI-tjenesten

Du kan administrere dette fra services.msc:
tjenestekonsol, der viser NWUI
Logfilerne er her:

Local til NetWorker-server:
  • C:\Program Files\EMC NetWorker\nwui\logs\
  • C:\Program Files\EMC NetWorker\nsr\authc-server\logs
  • C:\Program Files\EMC NetWorker\nsr\restapi\restapi.log
  • C:\Program Files\EMC NetWorker\nsr\logs\daemon.raw
  • C:\Program Files\EMC NetWorker\nwui\monitoring\app\logs\
Fjernbetjening:
  • C:\Program Files\EMC NetWorker\nwui\logs
  • %LOCALAPPDATA%\TempNetWorker_Management_Web_UI_Server_[TIMESTAMP].log
  • %LOCALAPPDATA%\TempNetWorker_Management_Web_UI_Server_[TIMESTAMP]_0_MCUI.log
BEMÆRK: De viste stier er NetWorker-standardinstallationsstien. Hvis NetWorker blev installeret på et andet drev eller ved hjælp af en anden sti, skal du justere i overensstemmelse hermed.

NetWorker-server

Kør NSRGET-værktøjet på NetWorker-serveren for at indsamle de relevante logfiler:
Networker: Sådan bruges NSRGet NetWorker-dataindsamlingsværktøjet

De mest relevante logfiler afhænger af den handling, der forsøges fra NWUI. Du kan finde flere oplysninger om NetWorker-logfiler under:
Networker: Logfiler og placeringer

Fejlfinding

Hvis du vil foretage fejlfinding af REST API-kommunikationen, skal du ændre fejlfindingsniveauet i logback.xml fil på NetWorker-serveren:

Windows (standard): C:\Program Files\EMC NetWorker\nsr\authc-server\tomcat\webapps\nwrestapi\WEB-INF\classes
Linux: /nsr/authc/webapps/nwrestapi/WEB-INF/classes

Logback-fil

Fjern kommentarer til linjerne, der beskæftiger sig med API-opkaldslogning. Dette medfører, at logføringsniveauet indstilles til "sporing" for REST API-anmodninger og -svar.
Fejlfindingsindstillinger

Se: NetWorker: Sådan aktiveres REST API-fejlfinding

REST API

NWUI bruger REST API til at kommunikere med NetWorker. NWUI- og REST API-logfiler viser API-funktioner og NetWorker-svar, men disse oplysninger kan også kontrolleres direkte i browseren. Denne metode er nyttig til at finde uoverensstemmelser mellem brugergrænseflader og NetWorker CLI, eller når brugergrænsefladen ikke returnerer de forventede resultater.

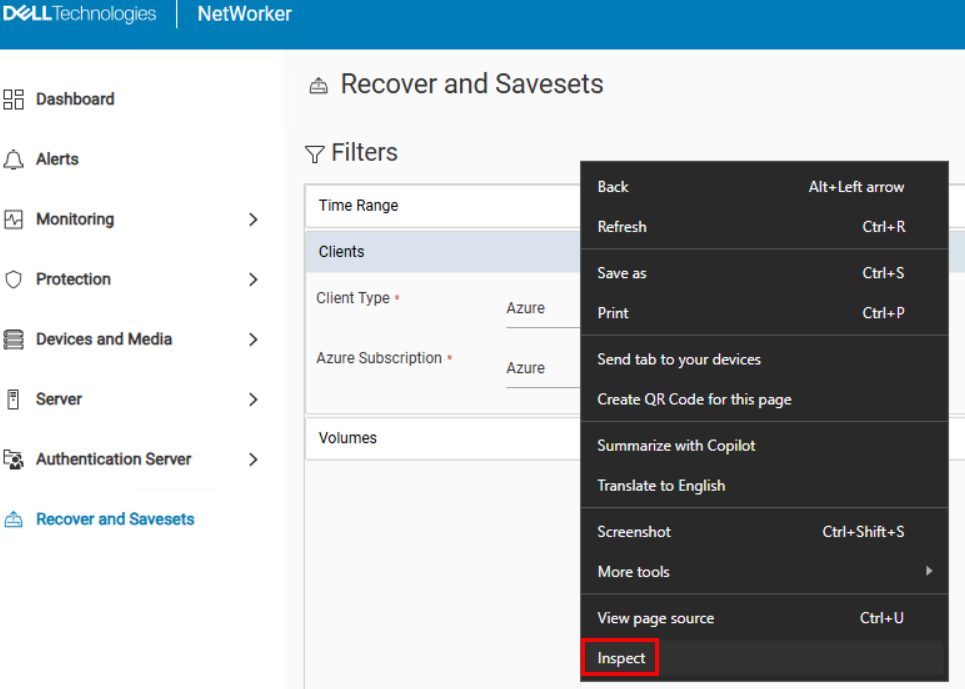

  1. Mens du åbner NWUI, skal du højreklikke i browservinduet og vælge Inspicer.

Webbrowser Undersøg

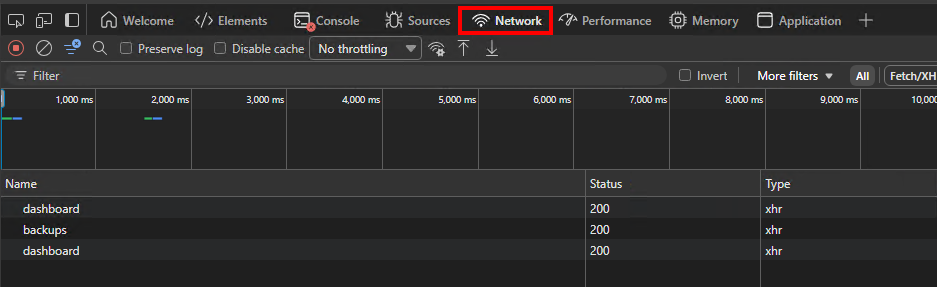

  1. I browserens "Inspicer" -vindue skal du klikke på fanen Netværk :

Browser Undersøg netværk

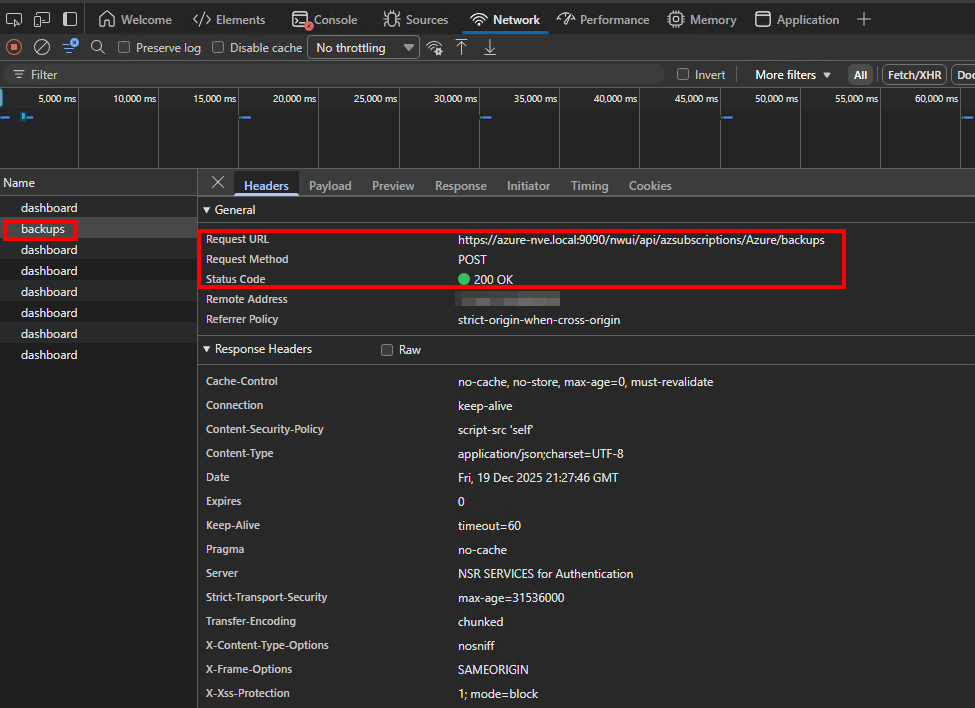

  1. Når du udfører funktioner i NWUI, vises handlinger under Navn. Kolonnen Status indeholder fuldførelsesstatussen for REST API: API-anmodning og -svar

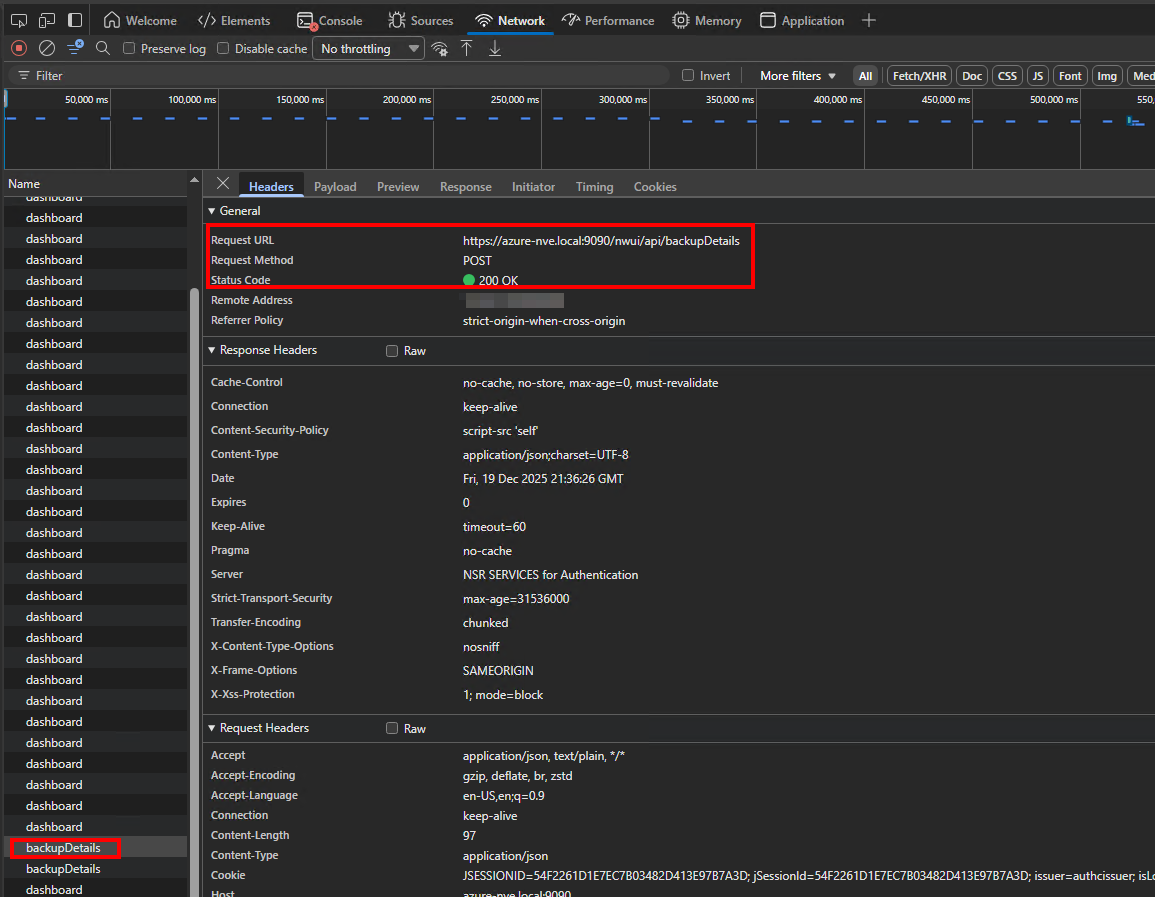

  2. Klik på den handling, du vil undersøge nærmere. Hvis du f.eks. klikker på sikkerhedskopieringsfunktionen vist ovenfor, vises følgende oplysninger under fanen Overskrifter :

Ud fra dette kan anmodningens URL, anmodningsmetoden og statuskoden alle identificeres.

  1. Hvis du vil se svardataene, skal du klikke på fanen Svar .



Dette eksempel viser det REST API-svar, der bruges til at udfylde fanen Gendan og Savesets , når du har gennemset Azure-sikkerhedskopier og valgt et gemt sæt til gendannelse.
