Bildmanual för Dell OptiPlex 3080
Summary: Följande artikel ger en visuell guide till Dell OptiPlex 3080 och listar datorns externa portar och funktioner.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Instructions
En mer detaljerad beskrivning av varje plats finns i systemhandböckerna på Dell-drivrutiner och hämtningsbara filer.
Innehållsförteckning:
- Minitorn (MT), framsida
- Minitorn (MT), baksida
- Liten formfaktor (SFF), framsida
- Liten formfaktor (SFF), baksida
- Mikroformfaktor (MFF), framsida
- Mikroformfaktor (MFF), baksida
- Ytterligare information
Minitorn (MT), framsida

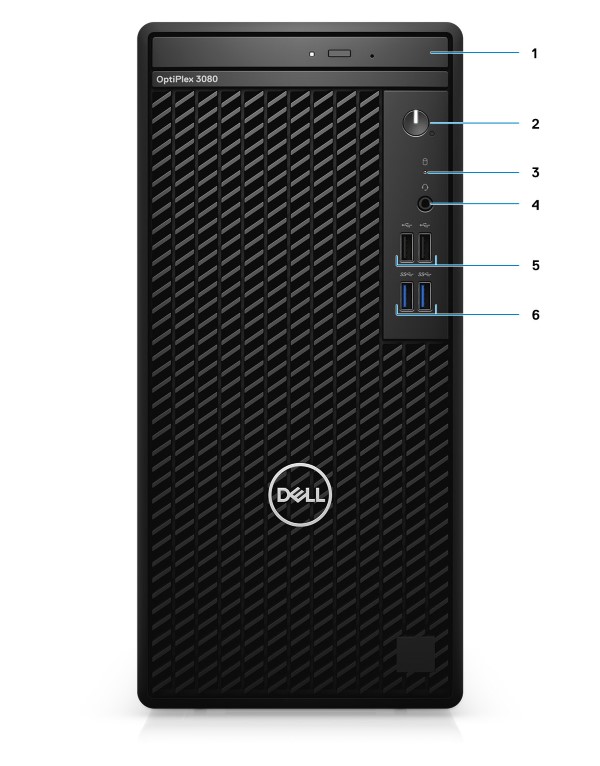

(Bild 1: OptiPlex 3080 MT, framsida)
| 1 | Optisk diskenhet (tillval) | 2 | Strömknapp med diagnostik-LED-lampa |
| 3 | Indikator för hårddiskaktivitet | 4 | Universell ljudkontaktport |
| 5 | Två USB 2.0-portar | 6 | Två USB 3.2 Gen 1 Type-A-portar |
Minitorn (MT), baksida

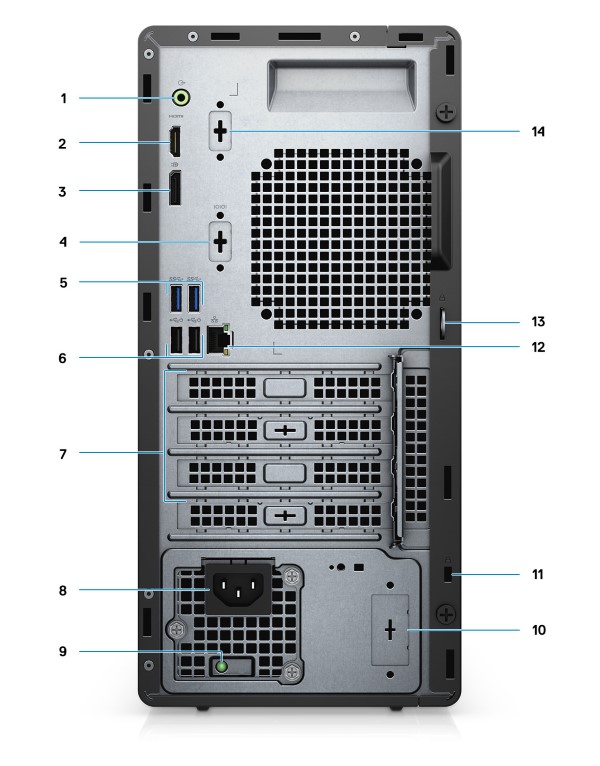

(Bild 2: OptiPlex 3080 MT, baksida)
| 1 | Linjeutgång omgjord till ljudingångsport | 2 | HDMI 1.4b-port |
| 3 | DisplayPort 1.4 | 4 | Uttag för Serial/PS2 |
| 5 | Två USB 3.2 Gen 1 Type-A-portar | 6 | Två USB 2.0-portar med smart påslagning |
| 7 | Tre expansionskortplatser:
Stöder endast kortplats 1, kortplats 2 och kortplats 3.
|
8 | Port för strömanslutning |
| 9 | Diagnostisk lampa för strömförsörjning | 10 | Uttag som öppnas (SMA-kontakt som tillval) |
| 11 | Kensington-säkerhetskabeluttag | 12 | Ethernet-port (10/100/1000 Mbit/s) |
| 13 | Hänglåsbygel | 14 | Uttag för tredje videoport (VGA/DP 1.4/HDMI 2.0b) (tillval) |
Liten formfaktor (SFF), framsida

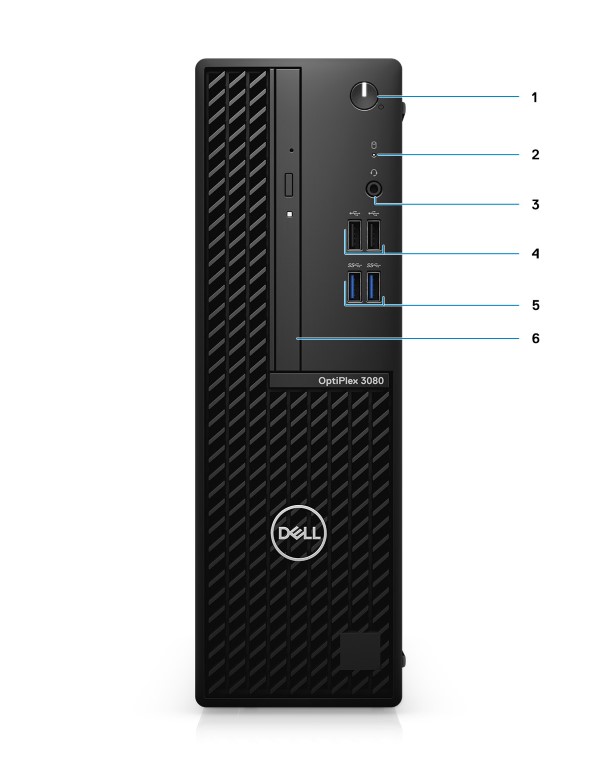

(Bild 3: OptiPlex 3080 SFF, framsida)
| 1 | Strömknapp med diagnostik-LED-lampa | 2 | Indikator för hårddiskaktivitet |
| 3 | Universell ljudkontaktport | 4 | Två USB 2.0-portar |
| 5 | Två USB 3.2 Gen 1 Type-A-portar | 6 | Optisk diskenhet (tillval) |
Liten formfaktor (SFF), baksida

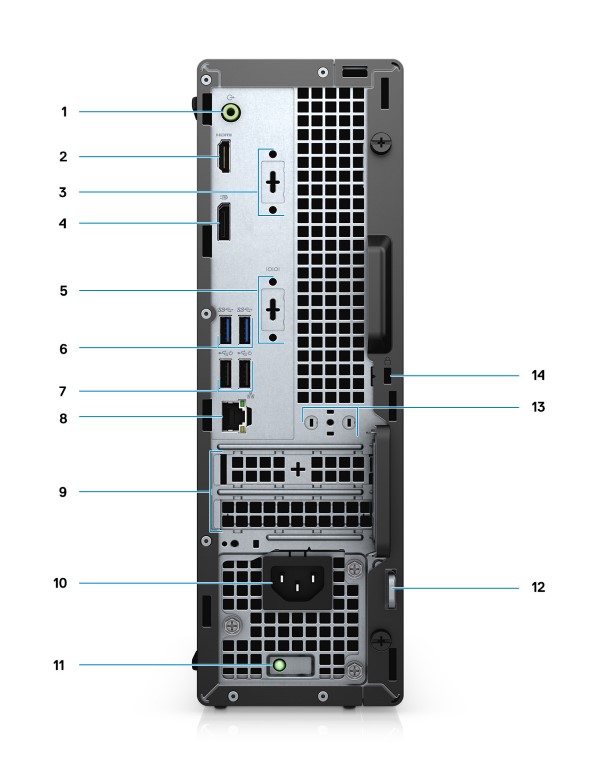

(Bild 4: OptiPlex 3080 SFF, baksida)
| 1 | Linjeutgång omgjord till ljudingångsport | 2 | HDMI 1.4b-port |
| 3 | Uttag för tredje videoport (VGA/DP 1.4/HDMI 2.0b) (tillval) | 4 | DisplayPort 1.4 |
| 5 | Serial/PS2-uttag (tillval) | 6 | Två USB 3.2 Gen 1 Type-A-portar |
| 7 | Två USB 2.0-portar med smart påslagning | 8 | Ethernet-port (10/100/1000 Mbit/s) |
| 9 | Två expansionskortuttag | 10 | Port för strömanslutning |
| 11 | Diagnostisk lampa för strömförsörjning | 12 | Hänglåsbygel |
| 13 | Antennmoduluttag | 14 | Kensington-säkerhetskabeluttag |
Mikroformfaktor (MFF), framsida

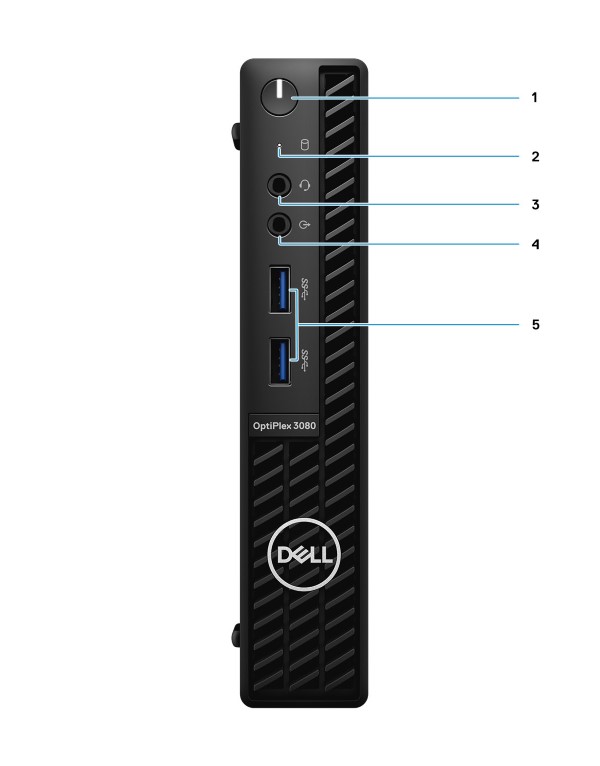

(Bild 5: OptiPlex 3080 MFF, framsida)
| 1 | Strömknapp med LED-lampa för strömstatus | 2 | LED-lampa för hårddisksaktivitet |
| 3 | Headset/universell ljudkoppling | 4 | Port för linjeutgång (omgjord linjeingång) |
| 5 | USB 3.2 Gen 1 Type-A-portar x2 |
Mikroformfaktor (MFF), baksida

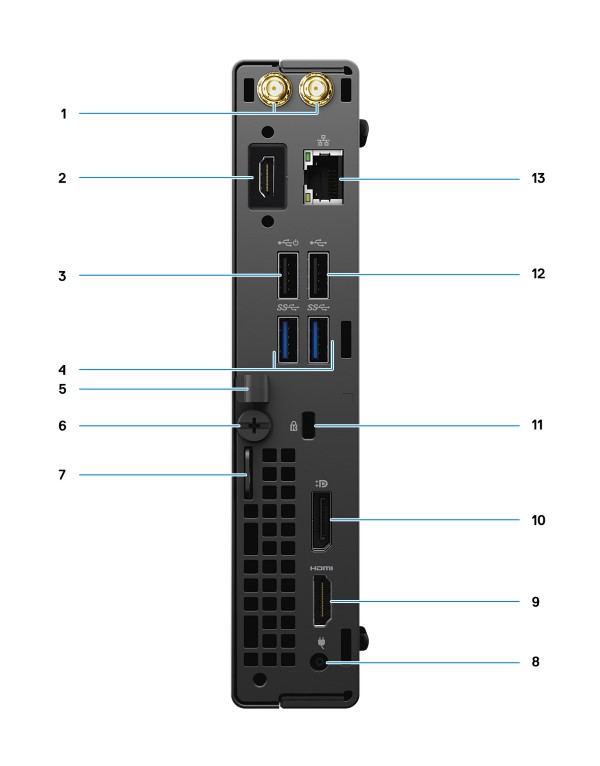

(Bild 6: OptiPlex 3080 MFF, baksida)
| 1 | Kontakter för extern antenn | 2 | Serial/videoport (Serial/PS2/DP 1.4/HDMI 2.0b/VGA) (tillval) |
| 3 | USB 2.0-port med smart påslagning | 4 | USB 3.2 Gen 1 Type-A-portar x2 |
| 5 | Kabelhållare | 6 | Tumskruv |
| 7 | Hänglåsbygel | 8 | Port för strömanslutning |
| 9 | HDMI 1.4-port | 10 | DisplayPort 1.4 |
| 11 | Kensington-säkerhetskabeluttag | 12 | USB 2.0-port |
| 13 | Ethernet-port 10/100/1000 Mbit/s |
Ytterligare information:
