Latitude 7400: Obrazová příručka k počítači
Summary: Následující článek obsahuje obrazovou příručku k notebooku Latitude 7400 a přehled externích portů a funkcí vašeho notebooku.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Poznámka: Podrobnější popis jednotlivých oblastí najdete v systémových příručkách na webu www.dell.com/support.
Obsah:
- Čelní pohled
- Pohled shora
- Pohled zdola
- Pohled zleva
- Pohled zprava
- Pohled na napájecí adaptér
- Doplňující informace:
Cause

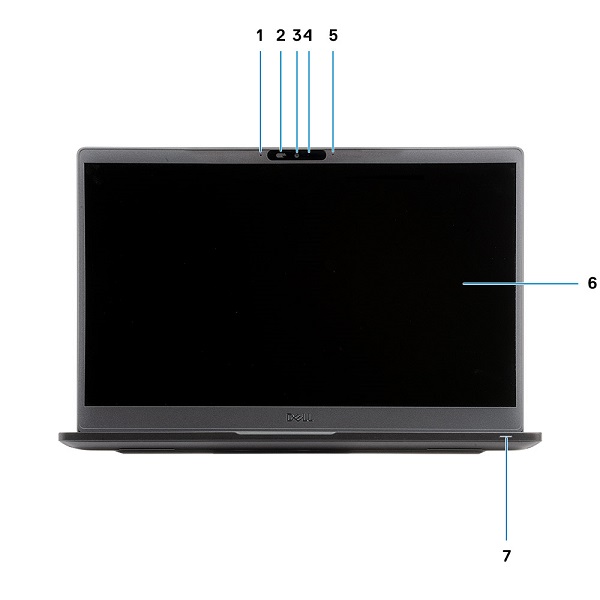

Čelní pohled
(Obr. 1 Čelní pohled)
| 1 | Pole mikrofonu | 2 | Přepínač SafeView |
| 3 | Fotoaparát | 4 | Kontrolka LED stavu kamery |
| 5 | Mikrofon | 6 | Panel displeje |
| 7 | Kontrolka LED stavu baterie |

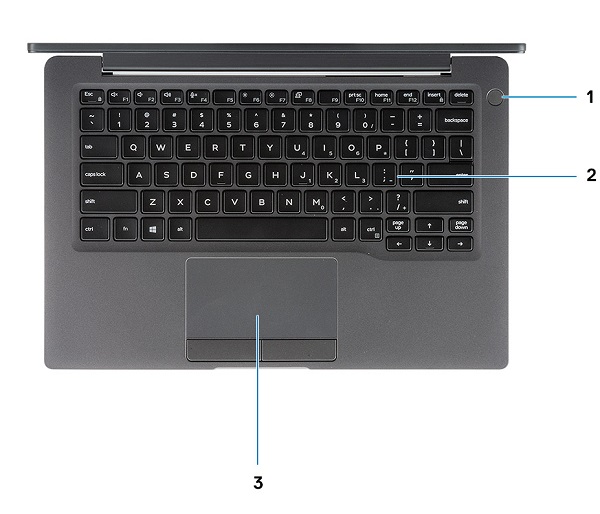

Pohled shora
(Obr. 2 Pohled shora)
| 1 | Tlačítko napájení se čtečkou otisků prstů (volitelné) | 2 | Klávesnice |
| 3 | Dotyková podložka |

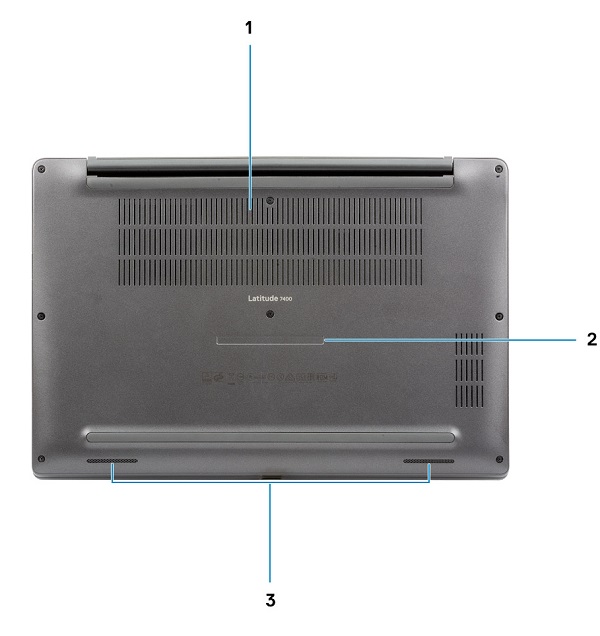

Pohled zdola
(Obr. 3 Pohled zdola)
| 1 | Ventilační otvor | 2 | Štítek s výrobním číslem |
| 3 | Reproduktory |

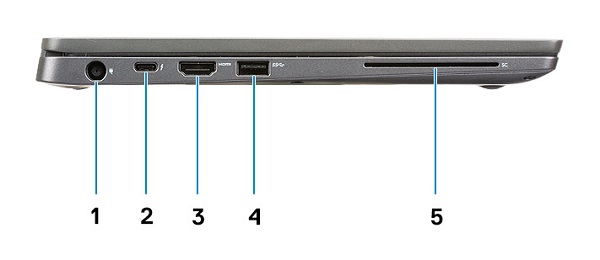

Pohled zleva
(Obrázek 4 Pohled zleva)
| 1 | Konektor napájecího adaptéru | 2 | Konektor USB typu C 3.1 Gen2 (Thunderbolt) |
| 3 | Konektor HDMI 1.4a | 4 | Konektor USB typu A 3.1 Gen1 |
| 5 | Slot čipové karty |
Pohled zprava
(Obrázek 5 Pohled zprava)
| 1 | Univerzální zvukový konektor | 2 | Čtečka paměťových karet microSD 4.0 |
| 3 | Slot pro kartu SIM | 4 | Konektor USB typu A 3.1 Gen1 (s podporou funkce PowerShare) |
| 5 | Uzamykací slot Noble Wedge |
Pohled na napájecí adaptér
(Obr. 7 65W napájecí adaptér)
| 65 W typ řady E5 | Popis |
| Vstupní napětí | 100 V AC až 240 V AC |
| Výstupní proud | 3,34 A (trvale) |
| Výstupní výkon | 65 W |
| Výstupní napětí | 19,5 V DC |
Resolution
Doplňující informace:
- Latitude 7400: Návod pro demontáž jednotek vyměnitelných zákazníkem
- Servisní příručka počítače Dell Latitude 7400
