Dell OptiPlex 3080のビジュアル ガイド
Summary: 次の記事では、Dell OptiPlex 3080のビジュアル ガイドを提供し、お使いのコンピューターの外部ポートと機能の一覧を示します。
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Instructions
各場所に関する詳しい説明については、 Dellの「ドライバーおよびダウンロード」のシステム マニュアルを参照してください。
目次:
- ミニ タワー（MT）前面図
- ミニ タワー（MT）背面図
- スモール フォーム ファクター（SFF）前面図
- スモール フォーム ファクター（SFF）背面図
- マイクロ フォーム ファクター（MFF）前面図
- マイクロ フォーム ファクター（MFF）背面図
- 追加情報
ミニ タワー（MT）前面図
（図1 OptiPlex 3080 MTの前面図）
| 1 | 光学ディスク ドライブ（オプション） | 2 | 電源ボタン（診断LED付き） |
| 3 | HDDのアクティビティー ライト | 4 | ユニバーサル オーディオ ジャック ポート |
| 5 | USB 2.0ポート（2） | 6 | USB 3.2 Gen 1 Type-Aポート（2） |
ミニ タワー（MT）背面図
（図2 OptiPlex 3080 MTの背面図）
| 1 | ライン出力再タスク ライン入力オーディオ ポート | 2 | HDMI 1.4bポート |
| 3 | DisplayPort 1.4 | 4 | シリアル/PS2スロット |
| 5 | USB 3.2 Gen 1 Type-Aポート（2） | 6 | USB 2.0ポートx 2（Smart Power On対応） |
| 7 | 3つの拡張カード スロット:
スロット1、スロット2、スロット3のみをサポートします。
|
8 | 電源コネクター ポート |
| 9 | PSU診断ライト | 10 | ノックアウト スロット（オプションのSMAコネクター） |
| 11 | ケンジントン セキュリティ ケーブル スロット | 12 | イーサネット ポート（10/100/1000 Mbps） |
| 13 | 南京錠ループ | 14 | 3番目のビデオ ポート用のスロット（VGA/DP 1.4/HDMI 2.0b）（オプション） |
スモール フォーム ファクター（SFF）前面図

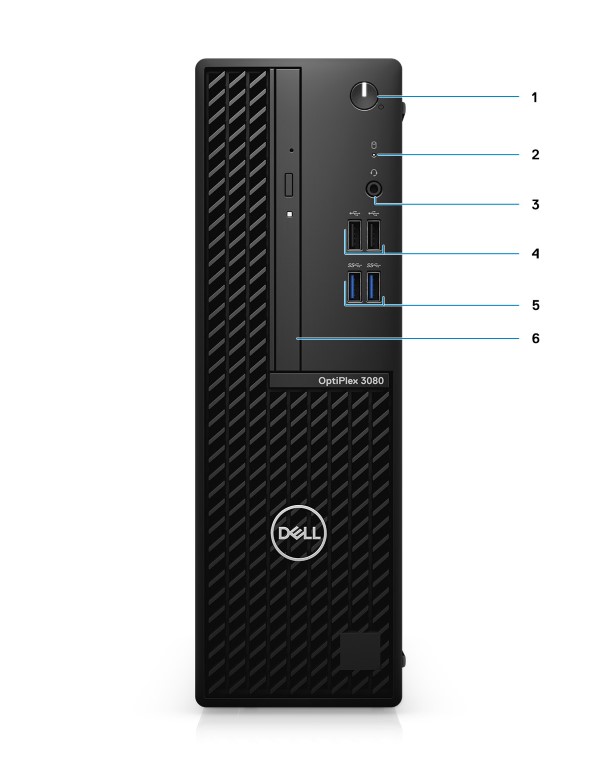

（図3 OptiPlex 3080 SFFの前面図）
| 1 | 電源ボタン（診断LED付き） | 2 | HDDのアクティビティー ライト |
| 3 | ユニバーサル オーディオ ジャック ポート | 4 | USB 2.0ポート（2） |
| 5 | USB 3.2 Gen 1 Type-Aポート（2） | 6 | 光学ディスク ドライブ（オプション） |
スモール フォーム ファクター（SFF）背面図

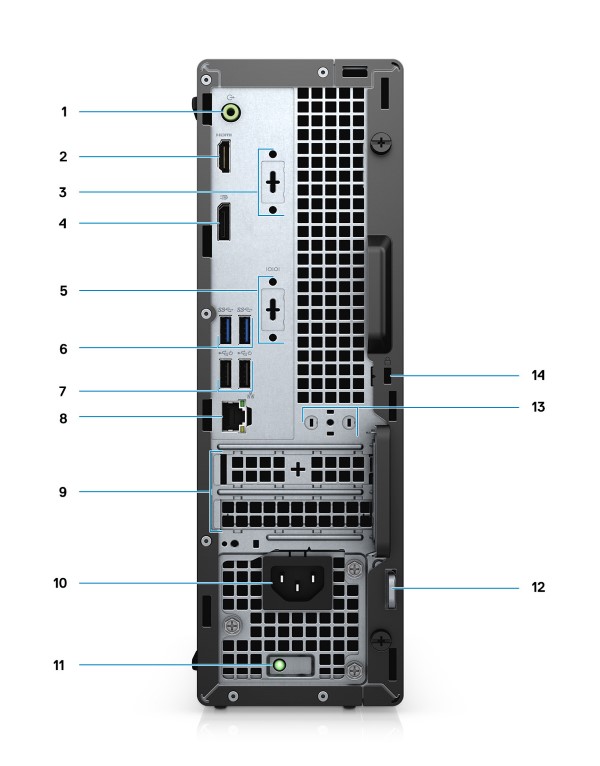

（図4 OptiPlex 3080 SFFの背面図）
| 1 | ライン出力再タスク ライン入力オーディオ ポート | 2 | HDMI 1.4bポート |
| 3 | 3番目のビデオ ポート用のスロット（VGA/DP 1.4/HDMI 2.0b）（オプション） | 4 | DisplayPort 1.4 |
| 5 | Serial/PS2スロット（オプション） | 6 | USB 3.2 Gen 1 Type-Aポート（2） |
| 7 | USB 2.0ポートx 2（Smart Power On対応） | 8 | イーサネット ポート（10/100/1000 Mbps） |
| 9 | 拡張カード スロット（2） | 10 | 電源コネクター ポート |
| 11 | PSU診断ライト | 12 | 南京錠ループ |
| 13 | アンテナ モジュール スロット | 14 | ケンジントン セキュリティ ケーブル スロット |
マイクロ フォーム ファクター（MFF）前面図

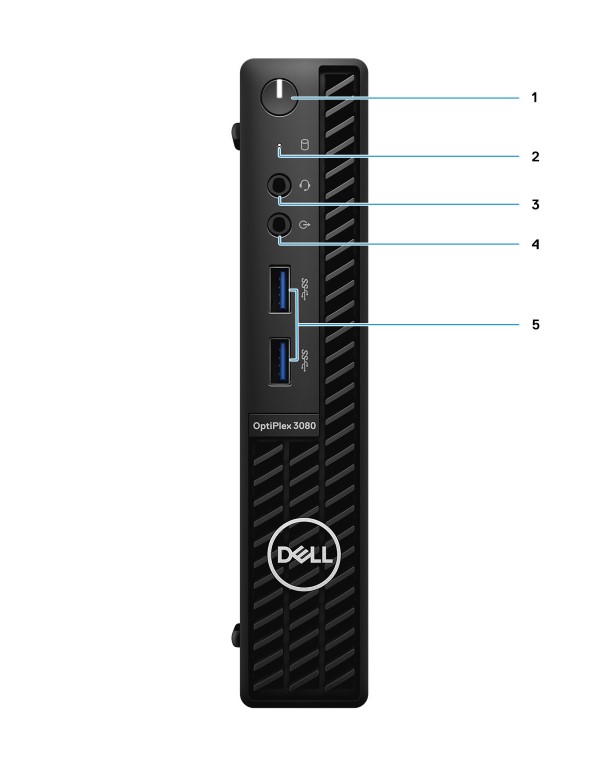

（図5 OptiPlex 3080 MFFの前面図）
| 1 | 電源ボタン（ステータスLED付き） | 2 | ハード ドライブ アクティビティーLED |
| 3 | ヘッドセット/ユニバーサル オーディオ コネクター | 4 | ライン出力ポート（再タスク化可能なライン入力） |
| 5 | USB 3.2 Gen 1 Type-Aポート（2） |
マイクロ フォーム ファクター（MFF）背面図

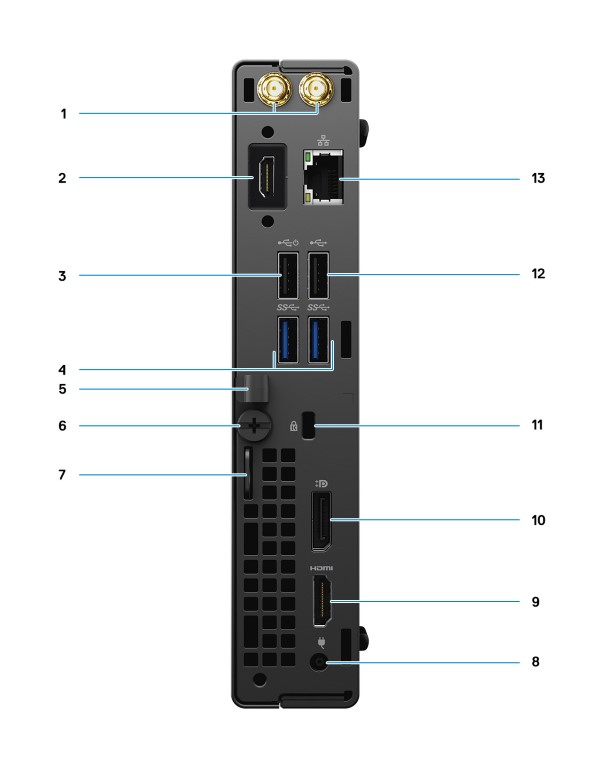

（図6 OptiPlex 3080 MFFの背面図）
| 1 | 外部アンテナ コネクター | 2 | シリアル/ビデオ ポート（Serial/PS2/DP 1.4/HDMI 2.0b/VGA）（オプション） |
| 3 | USB 2.0ポート（Smart Power On対応） | 4 | USB 3.2 Gen 1 Type-Aポート（2） |
| 5 | ケーブル ホルダー | 6 | 蝶ネジ |
| 7 | 南京錠ループ | 8 | 電源コネクター ポート |
| 9 | HDMI 1.4ポート | 10 | DisplayPort 1.4 |
| 11 | ケンジントン セキュリティ ケーブル スロット | 12 | USB 2.0ポート |
| 13 | Ethernetポート10/100/1000 Mbps |
追加情報:
Affected Products
OptiPlex 3080 Tower, OptiPlex 3080 Micro, OptiPlex 3080 Small Form FactorArticle Properties
