Dell OptiPlex 3080 外觀指南
Summary: 以下文章提供 Dell OptiPlex 3080 的外觀指南，並列出您電腦的外部連接埠和功能。
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Instructions
如需每個位置的詳細說明，請前往 Dell 驅動程式與下載參閱系統手冊。
目錄：
迷你立式 (MT) 前視圖

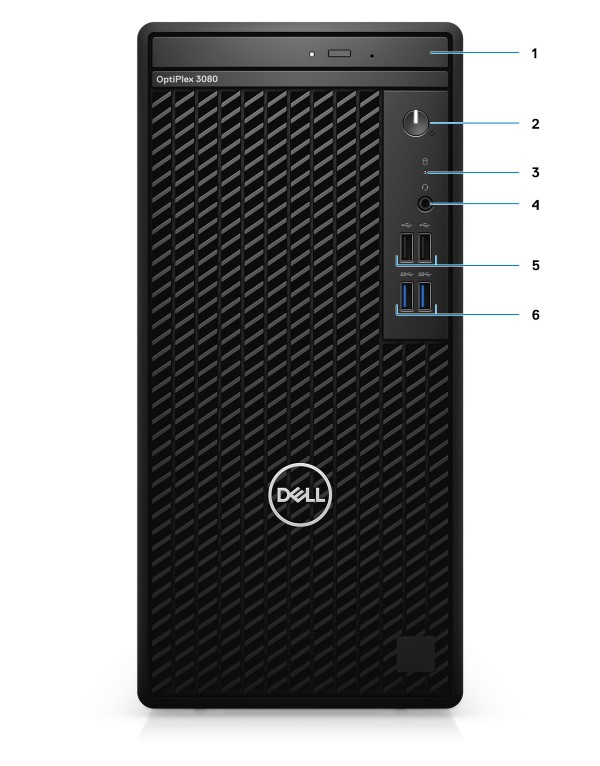

（圖 1 OptiPlex 3080 MT 前視圖）
| 1 | 光碟機 （選配） | 2 | 電源按鈕 （含診斷 LED） |
| 3 | 硬碟活動指示燈 | 4 | 通用音效插孔連接埠 |
| 5 | 個 USB 2.0 連接埠 | 6 | 兩個 USB 3.2 Gen 1 Type-A 連接埠 |
迷你立式 (MT) 後視圖

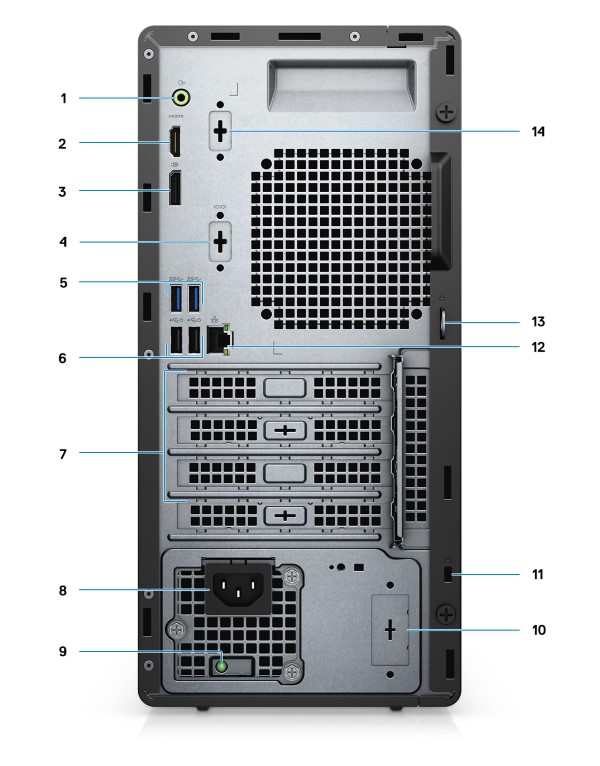

（圖 2 OptiPlex 3080 MT 後視圖）
| 1 | 訊號線輸出轉換訊號線輸入音訊連接埠 | 2 | HDMI 1.4b 連接埠 |
| 3 | DisplayPort 1.4 | 4 | 序列埠/PS2 插槽 |
| 5 | 兩個 USB 3.2 Gen 1 Type-A 連接埠 | 6 | 兩個 USB 2.0 連接埠 （支援 Smart Power On） |
| 7 | 三個擴充卡插槽：
僅支援插槽 1、插槽 2 和插槽 3。
|
8 | 電源連接器連接埠 |
| 9 | 電源供應器診斷指示燈 | 10 | 頂出插槽 （選配的 SMA 連接器） |
| 11 | Kensington 安全纜線插槽 | 12 | 乙太網路連接埠 （10/100/1000 Mbps） |
| 13 | 掛鎖環 | 14 | 第 3 影像連接埠插槽 （VGA/DP 1.4/HDMI 2.0b） （選配） |
小機型 (SFF) 前視圖

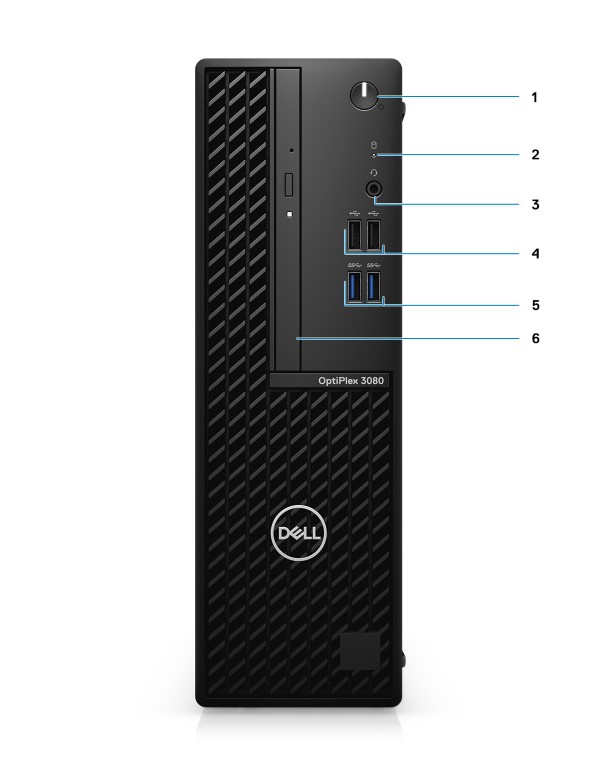

（圖 3 OptiPlex 3080 SFF 前視圖）
| 1 | 電源按鈕 （含診斷 LED） | 2 | 硬碟活動指示燈 |
| 3 | 通用音效插孔連接埠 | 4 | 個 USB 2.0 連接埠 |
| 5 | 兩個 USB 3.2 Gen 1 Type-A 連接埠 | 6 | 光碟機 （選配） |
小機型 (SFF) 後視圖

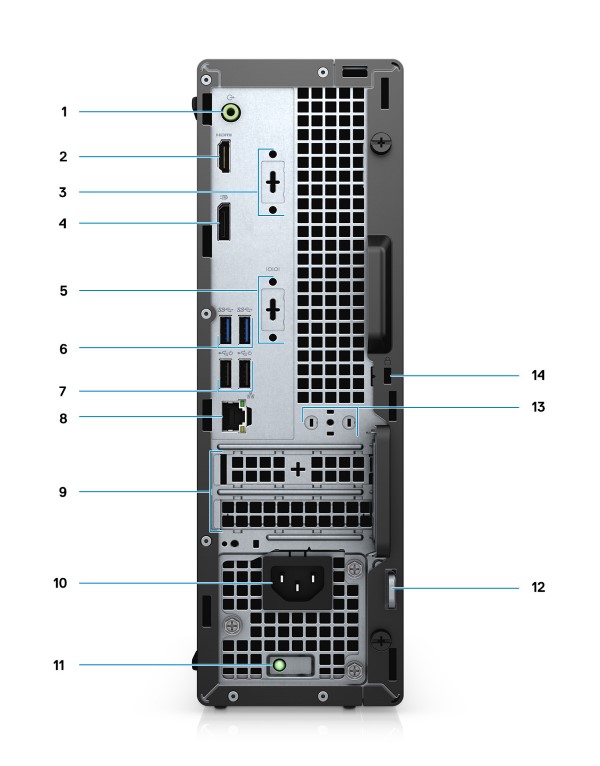

（圖 4 OptiPlex 3080 SFF 後視圖）
| 1 | 訊號線輸出轉換訊號線輸入音訊連接埠 | 2 | HDMI 1.4b 連接埠 |
| 3 | 第 3 影像連接埠插槽 （VGA/DP 1.4/HDMI 2.0b） （選配） | 4 | DisplayPort 1.4 |
| 5 | 序列埠 / PS/2 插槽 （選配） | 6 | 兩個 USB 3.2 Gen 1 Type-A 連接埠 |
| 7 | 兩個 USB 2.0 連接埠 （支援 Smart Power On） | 8 | 乙太網路連接埠 （10/100/1000 Mbps） |
| 9 | 兩個擴充卡插槽 | 10 | 電源連接器連接埠 |
| 11 | 電源供應器診斷指示燈 | 12 | 掛鎖環 |
| 13 | 天線模組插槽 | 14 | Kensington 安全纜線插槽 |
微型外型規格 (MFF) 前視圖

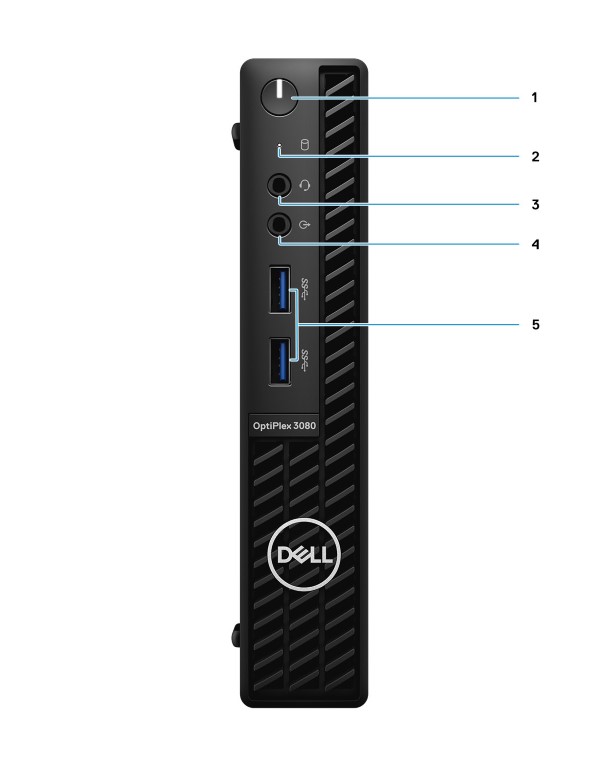

（圖 5 OptiPlex 3080 MFF 前視圖）
| 1 | 電源按鈕 （含狀態 LED） | 2 | 硬碟活動 LED |
| 3 | 耳機/通用音訊連接器 | 4 | 訊號線輸出連接埠 （可轉換的訊號線輸入） |
| 5 | USB 3.2 Gen 1 Type-A 連接埠 x2 |
微型外型規格 (MFF) 後視圖

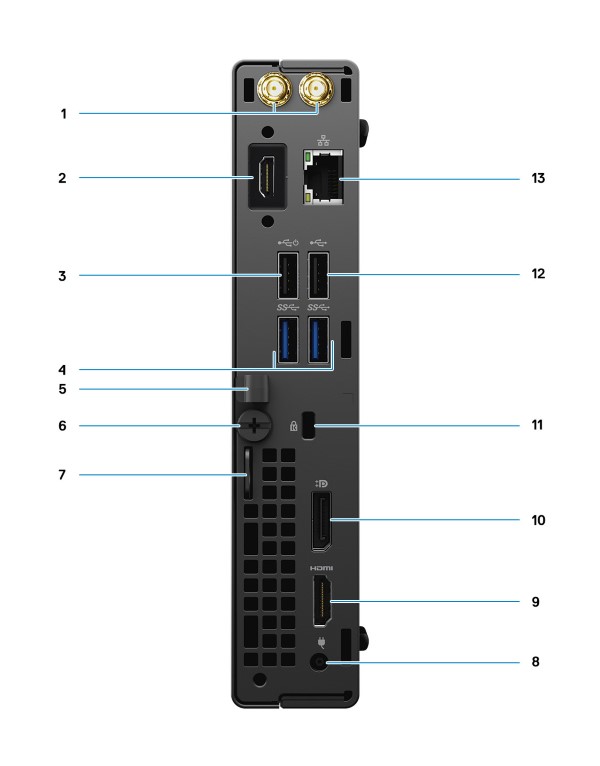

（圖 6 OptiPlex 3080 MFF 後視圖）
| 1 | 外接式天線連接器 | 2 | 序列埠/影像連接埠 （序列埠/PS/2/DP 1.4/HDMI 2.0/VGA） （選配） |
| 3 | USB 2.0 連接埠 （支援 Smart Power On） | 4 | USB 3.2 Gen 1 Type-A 連接埠 x2 |
| 5 | 纜線座架 | 6 | 指旋螺絲 |
| 7 | 掛鎖環 | 8 | 電源連接器連接埠 |
| 9 | HDMI 1.4 連接埠 | 10 | DisplayPort 1.4 |
| 11 | Kensington 安全纜線插槽 | 12 | USB 2.0 連接埠 |
| 13 | 乙太網路連接埠 10/100/1000 Mbps |
其他資訊：
Affected Products
OptiPlex 3080 Tower, OptiPlex 3080 Micro, OptiPlex 3080 Small Form FactorArticle Properties
