OptiPlex 7780: Tietokoneen visuaalinen opas
Summary: Seuraava artikkeli sisältää OptiPlex 7780 All In One (AIO) -pöytätietokoneen visuaalisen oppaan. Siinä luetellaan tietokoneen ulkoiset portit ja ominaisuudet.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Huomautus: lisätietoja kustakin sijainnista on järjestelmäoppaissa osoitteessa www.dell.com/support
Sisällysluettelo:
Cause
Näkymä edestä

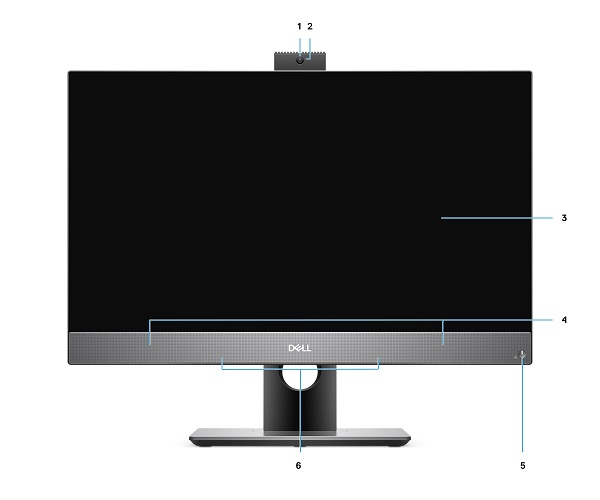

(Kuva 1: Näkymä edestä)
| 1 | Full HD -webkamera | 2 | Kameran tilan merkkivalo |
| 3 | Näyttö | 4 | kaiuttimet |
| 5 | Virtapainike ja virran tilan merkkivalo | 6 | Mikrofonit |

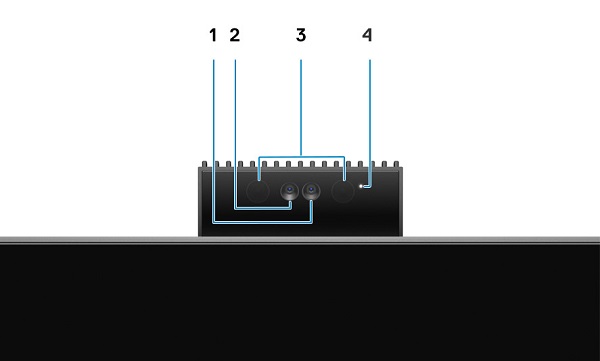

(Kuva 2 Sisäänvedettävä kameranäkymä)
| 1 | Kamera | 2 | Infrapunakamera |
| 3 | Infrapunalähetin | 4 | Kameran tilan merkkivalo |
Resolution
Näkymä takaa
(Kuva 3: Näkymä takaa)
| 1 | Takakansi | 2 | Jalustan suojus |
| 3 | Kensington-turvakaapelin paikka | 4 | Alakansi |
| 5 | Jalusta |

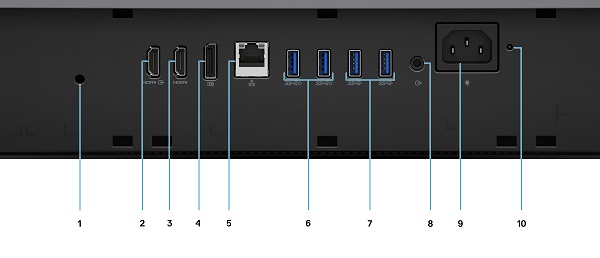

(Kuva 4: Näkymä takaa)
| 1 | Kaapelinsuojuksen ruuvinreikä | 2 | HDMI-In-liitäntä |
| 3 | HDMI-Out-liitäntä
|
4 | DP++ 1.4/HDCP 2.3 -liitäntä |
| 5 | Ethernet (NIC) -liitäntä (10/100/1000 Mb/s) | 6 | USB 3.2 Gen2 Type-A -liitäntä, jossa Smart Power On x2 |
| 7 | USB 3.2 Gen2 Type-A -liitäntä x 2 | 8 | Äänen linjalähtöliitäntä |
| 9 | Virtaliitäntä | 10 | Virtalähteen tilan merkkivalo |
Näkymä alta

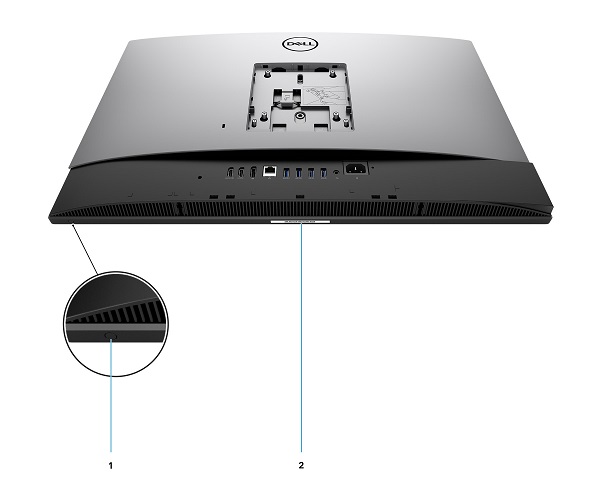

(Kuva 5: Näkymä alhaalta)
| 1 | Näytön kiinteä itsetestipainike | 2 | Palvelutunnisteen sijainti |
Näkymä vasemmalta

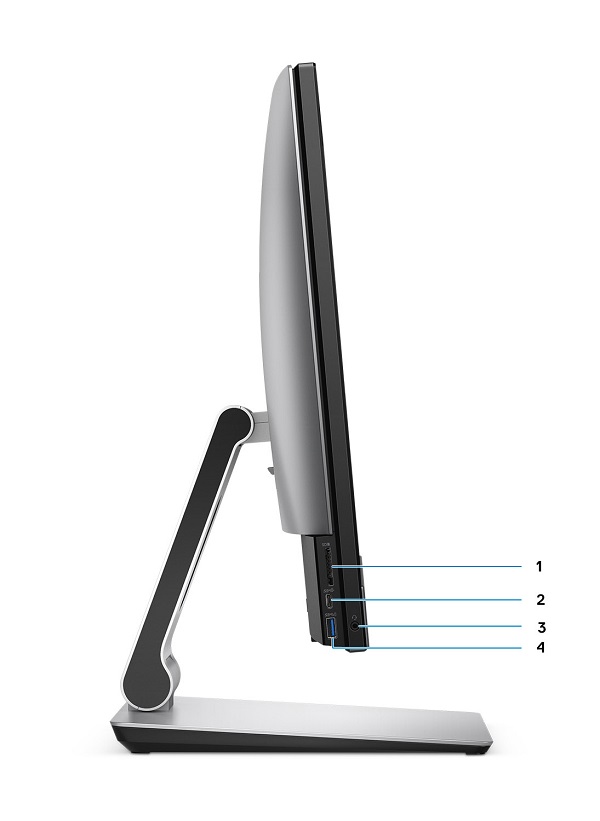

(Kuva 6: Näkymä vasemmalta)
| 1 | SD 4.0 -kortinlukija | 2 | USB 3.2 Gen2 Type-C -liitäntä |
| 3 | Yleisääniliitäntä | 4 | USB 3.2 Gen1 Type-A -liitäntä, jossa PowerShare |
Näkymä oikealta

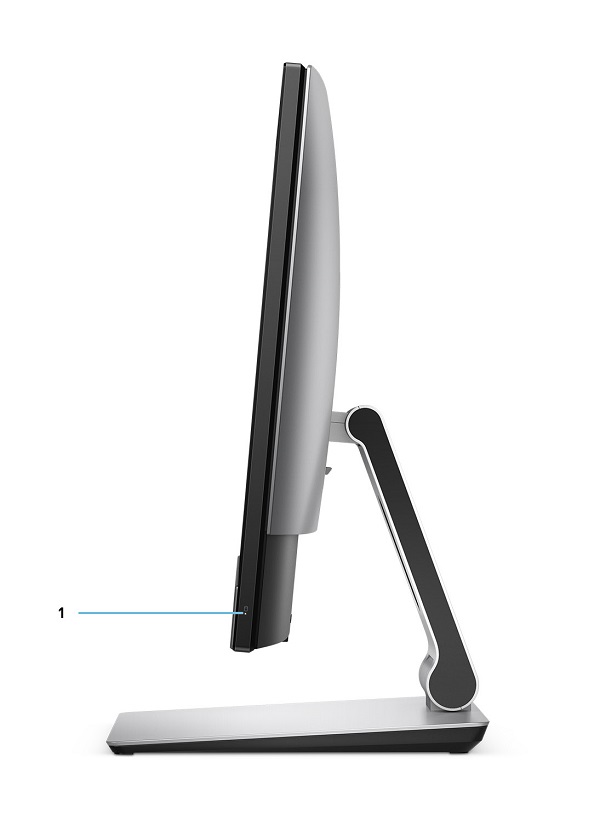

(Kuva 7: Näkymä oikealta)
| 1 | Kiintolevyn tilan merkkivalo |
