Summary: Poniższy artykuł zawiera ilustrowany przewodnik komputera stacjonarnego OptiPlex 7780 All In One (AIO). Zawiera listę zewnętrznych portów i funkcji komputera.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.

Check out other resources

Symptoms

Uwaga: aby dowiedzieć się więcej o poszczególnych lokalizacjach, przejdź do instrukcji systemu na stronie www.dell.com/support

Cause

Widok z przodu

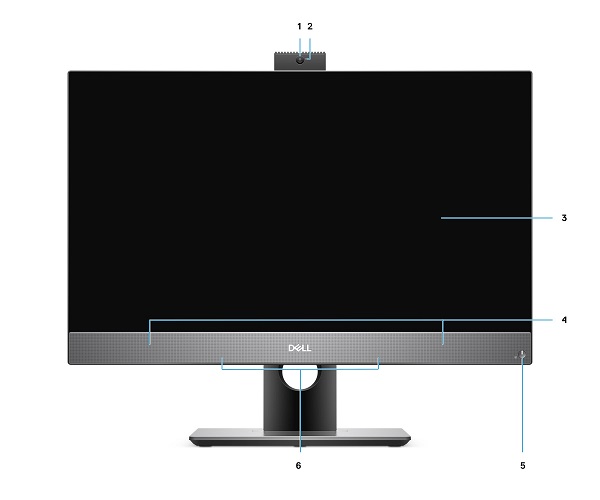

Model 7780 — widok z przodu

(Rysunek 1. Widok z przodu)

1	Kamera internetowa Full HD	2	Wskaźnik LED stanu kamery
3	Wyświetlacz	4	Głośniki
5	Przycisk zasilania i dioda LED stanu zasilania	6	Mikrofony kierunkowe

Widok wysuwanej kamery 7780

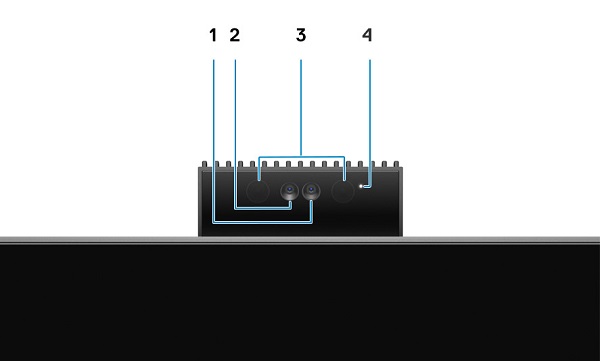

(Rysunek 2 . Widok wysuwanej kamery)

1	Kamera	2	Kamera na podczerwień
3	Nadajnik podczerwieni	4	Wskaźnik LED stanu kamery

Powrót do góry

Resolution

Widok z tyłu

7780 — widok z tyłu

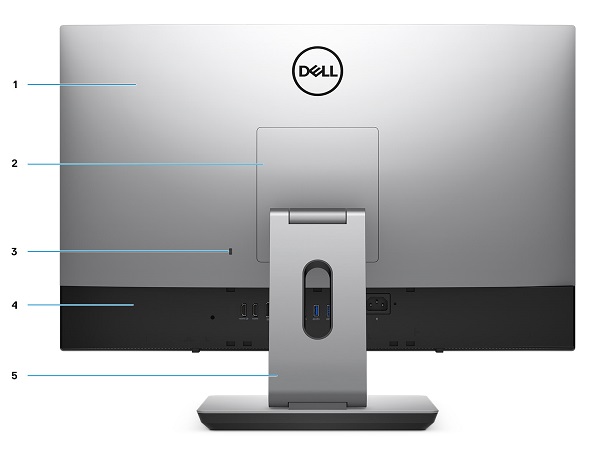

(Rysunek 3. Widok z tyłu)

1	Pokrywa tylna	2	Pokrywa podstawy
3	Gniazdo linki zabezpieczającej Kensington	4	Pokrywa dolna
5	Podstawa

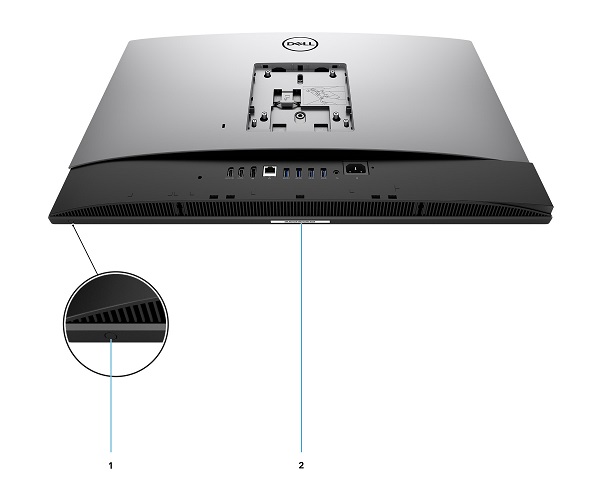

Widok tylnych portów komputera 7780

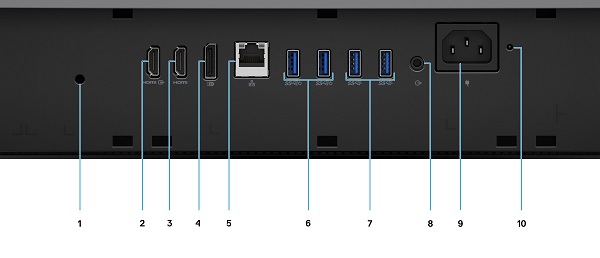

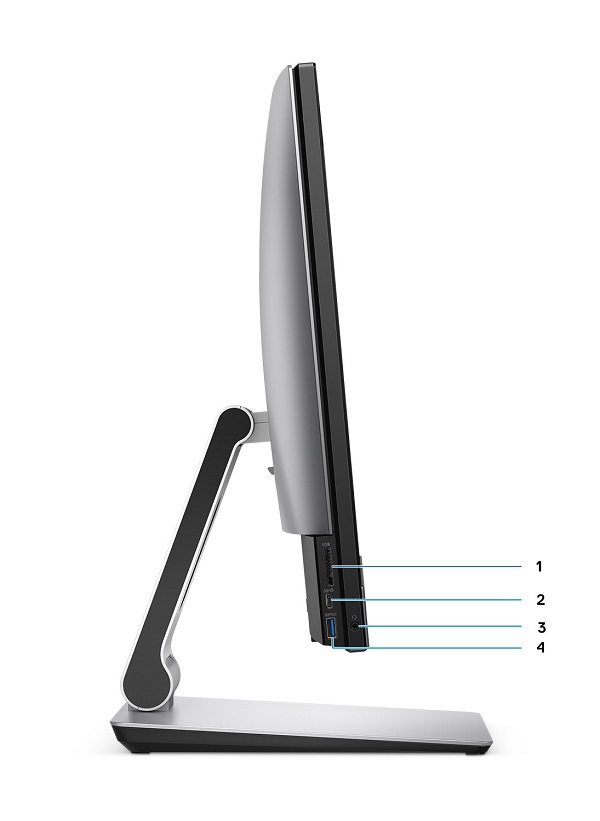

(Rysunek 4. Widok tylnych portów)
