Dell Networking: Felaktig dirigering av OS10 PBR i VLTi-miljöer med VLTi-gränssnitt

Summary: En användare stötte på ett problem med PBR (Policy-Based Routing) i en VLT-miljö (Virtual Link Trunking) med Dell OS10-switchar. När trafik dirigeras till den sekundära VLT-switchen med hjälp av VLTi-gränssnitt resulterar det i "kommunikationsfel". Problemet löstes genom att inaktivera PBR på VLT-domänen. Det finns en lösning genom att omstrukturera konfigurationen av routningskartan med hjälp av två åtkomstkontrollistor (ACL) för att separera trafikvägar. ...

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Insamling av information

Använd dessa kommandon för felsökning i realtid:


show mac address-table
show ip arp
show ip route
show running-config route-map
show running-config access-list
show running-config vlt

Överväg att skapa ACL:er för att matcha trafiken (källa/mål) och kontrollera om trafiken tar den förväntade vägen.

Samla in supportpaketet för ytterligare analys.



Problemidentifiering

  • Kommunikationen misslyckas när det finns asymmetrisk trafik med VLTi-gränssnitt.
  • TTL-meddelanden (Time To Live) som överskrids kan observeras.
  • Trafiken fungerar som den ska när endast en VLT-peer-switch används.

Cause

Grundorsak

I en asymmetrisk kommunikation, när trafik dirigeras via VLTi på switch 1, kan switch 2 skicka trafiken till fel destination, vilket orsakar kommunikationsproblem. Detta beror på att PBR matchar trafiken på VLTi-gränssnitten på switch 2.

Resolution

Användarhandbok för Dell SmartFabric OS10 version 10.6.0

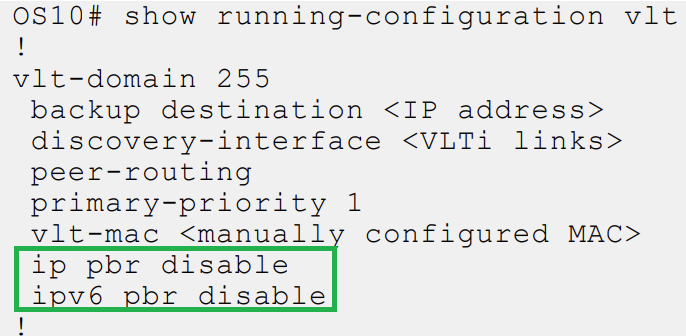

  • Inaktivera PBR på VLT-domänen:

ip pbr disable
ipv6 pbr disable

PBR-konfiguration



Tillfälliga lösningar

  • Konfigurera om en routningskarta med hjälp av två ACL:er:
    • ACL1: Tillåt poster för undernät med traditionell routning.
    • ACL2: ip tillåter alla för trafik som ska filtreras.
    • Karta över rutten:
route-map ToDefaultRoute deny 10
  match ip address ACL1
route-map ToFwPbr permit 20
  match ip address ACL2
  set ip next-hop next-hop IP

Affected Products

SmartFabric OS10 Software
