PowerMax, VMAX All Flash, VMAX3: RDP-Speicherplatz (Replication Data Pointer) erreicht Kapazitätsschwellenwerte

TimeFinder SnapVX-Snapshots

RDP-Speicherplatz erreicht die Kapazitätsschwellenwerte.

RDP-Schwellenwertwarnung (Replication Data Pointer)

Replication Data Pointer has reached 50% capacity.
Replication Data Pointer has reached 60% capacity.
Replication Data Pointer has reached 70% capacity.
Replication Data Pointer has reached 80% capacity.
Replication Data Pointer has reached 85% capacity.
Replication Data Pointer has reached 90% capacity.
Replication Data Pointer has reached 95% capacity.

Replication Data Pointer Meta Data Usage reached 90-99%.

Die Definition dieser Warnmeldung ist, dass der Replication Data Pointer (RDP) des Arrays einen festgelegten Schwellenwert für die prozentuale Auslastung erreicht oder überschritten hat, während TimeFinder SnapVX für lokale Replikationsvorgänge auf dem Array verwendet wird. Eine Warnmeldung wird vom Array erzeugt und als Dial Home an Dell gesendet, um darüber zu informieren, dass der RDP-Speicherplatz einen bestimmten Auslastungsprozentsatz erreicht hat. Eine nachfolgende E-Mail wird von Dell an den Nutzerkontakt für das Array gesendet, um über das Problem benachrichtigt zu werden.

RDP ist ein internes Dateisystem auf dem Array, das Metadatenzeiger für SnapVX-Snapshots speichert und den Zugriff auf die Version oder Originaldaten ermöglicht, die durch einen SnapVX-Snapshot geschützt sind. Die Anzahl der Zeiger, die in RDP zulässig sind, ist begrenzt. Standardmäßig sind etwa 24 % des Metadatenspeicherplatzes für Back-End-Volumes (TDATs) auf dem Array reserviert. Sobald dieser RDP-Speicherplatz 100 % erreicht, schlagen SnapVX-Snapshots möglicherweise fehl, da das Array keine neuen Versionierungen von Daten auf Quellgeräten mehr nachverfolgen kann, die zuvor nicht im aktiven Snapshot versioniert wurden.

Anleitung:

1. Überprüfen Sie die aktuelle Auslastung des RDP-Speicherplatzes im Array.
2. Überprüfen Sie Ihre aktuellen SnapVX-Snapshots und deren Geräteauslastung.
3. Ergreifen Sie die erforderlichen Maßnahmen, um die RDP-Nutzung zu reduzieren.

Empfohlene Maßnahmenoptionen:

1. Beenden Sie nicht benötigte SnapVX-Snapshots.
   • Überprüfen Sie Ihre Snapshots. Ein oder mehrere Snapshots werden möglicherweise nicht mehr benötigt.
   • Hinweis: Wenn dem Snapshot ein oder mehrere verknüpfte Ziele zugeordnet sind, muss die Verknüpfung der Ziele aufgehoben werden, bevor der Snapshot beendet werden kann.
2. Erwägen Sie die Verwendung von selbst ablaufenden Zeitgebern auf SnapVX-Snapshots.
3. Wenn die Aktualisierungshäufigkeit der Quell-Volumes auf den Snapshots zu hoch ist, sollten Sie die Verwendung von TimeFinder Clone in Betracht ziehen.
   • TimeFinder Clone verwendet RDP nicht für die Versionsnachverfolgung.
4. Erweitern Sie den RDP-Speicherplatz.
   • Unter HYPERMAX OS 5977.810.784 und höher gibt es eine Möglichkeit, den RDP-Speicherplatz im Cache von den Standardwerten zu erweitern. Wenden Sie sich an Ihren lokalen Dell Technologies Vertriebsmitarbeiter oder das Dell Technologies VMAX-Supportteam.

Anzeigen der RDP-Nutzung:

Folgendes ist auf Dell Software und HYPERMAX OS ab den folgenden Version verfügbar:

• Solutions Enabler: 8.2.x
• Unisphere for VMAX: 8.2.x
• HYPERMAX OS 5977.810.784

Solutions Enabler:

• Geben Sie eine symcfg list -v, wo Sie 'Replikationsnutzung' mit grep (Linux) oder FIND (Windows) verwenden können.

Unisphere for VMAX:

• SN Data Protection Protection Dashboard aufrufen <>>>
• Die Leiste "Replication Cache Used %" oder "Replication Utilization" wird angezeigt.

Unisphere for PowerMax:

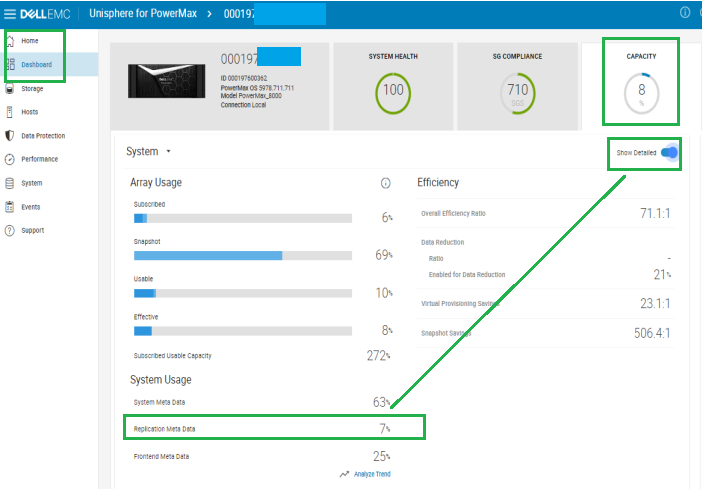

• Seriennummer > des Arrays auswählen Kapazität > auswählen Aktivieren Detaillierte > Systemauslastung > anzeigen Replikationsmetadaten


ODER

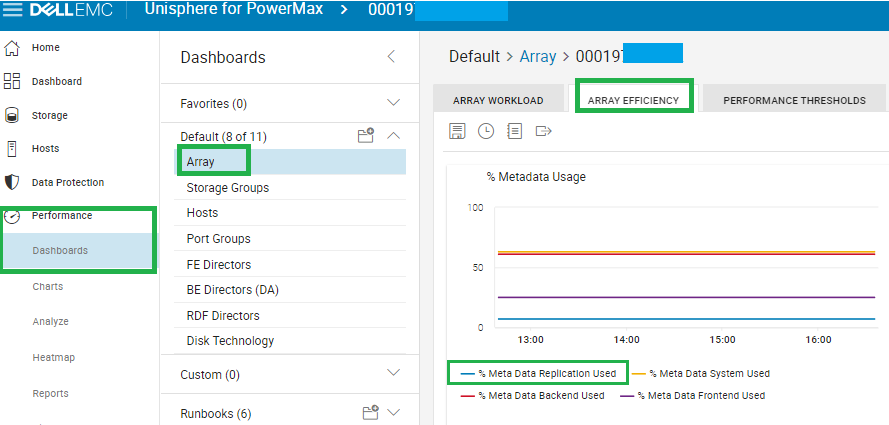

• Wählen Sie die Arrayseriennummer > Performance > Dashboard > Select Array Array > Efficiency aus.


So überwachen Sie Warnmeldungen für die RDP-Nutzung:

Folgendes ist auf Dell Software und HYPERMAX OS ab den folgenden Version verfügbar:

• Solutions Enabler: 8.2.x
• Unisphere for VMAX: 8.2.x
• HYPERMAX OS 5977.810.784

Solutions Enabler:
Verwenden symevent monitor , um auf Echtzeitereignisse zu überwachen.
Verwenden symevent list , um vergangene Ereignisse aufzulisten.

Wenn die Warnmeldung auftritt, wird die folgende Meldung angezeigt: Der Gerätepool oder SRP ist fast voll.

Unisphere for VMAX oder Unisphere for PowerMax:
Navigieren Sie zu Home > Administration > Alert Settings > Symmetrix Threshold Alerts.

Stellen Sie sicher, dass Local Replication Utilization aktiviert ist.

Der standardmäßige Benachrichtigungsschwellenwert kann nicht geändert werden, aber durch eine neue Warnungsrichtlinie ersetzt werden. Klicken Sie auf die Schaltfläche Create und befolgen Sie die Anweisungen des Assistenten, um Ihre Schwellenwerte zu erstellen.

Wenn Sie nach der Einrichtung der Warnmeldung von Unisphere benachrichtigt werden möchten, navigieren Sie zu Startseite > Administration > Warnmeldungseinstellungen > Benachrichtigungen. Sie können Syslog-, E-Mail- oder SNMP-Warnmeldungen aktivieren.

Diese Meldungen erzeugen keinen Service-Request. Stattdessen wird eine E-Mail mit einem Link zu diesem Artikel generiert und an den primären Kontakt für das Konto gesendet.

Weitere Informationen zu SnapVX und RDP finden Sie im technischen Hinweis zu Dell Technologies SnapVX https://www.delltechnologies.com/asset/en-us/products/storage/industry-market/h13697-dell-emc-powermax-vmax-all-flash-timefinder-snapvx-local-replication.pdf
