Sommaire :
- Qu’est-ce que la technologie Thunderbolt ?
- Qu’est-ce que Thunderbolt 3 via USB-C ?
- Fonctionnalités clés de la technologie Thunderbolt 3 via USB-C
- Thunderbolt 3 40 Gbit/s Taux de transfert de données
- Questions fréquentes
Qu’est-ce que la technologie Thunderbolt ?
Thunderbolt (auparavant Light Peak) est une interface matérielle qui réunit données, contenus vidéo et audio et alimentation en une seule connexion. Thunderbolt combine PCI Express (PCIe) et DisplayPort (DP) en un seul signal sériel et fournit un câble tout-en-un d’alimentation en CC.

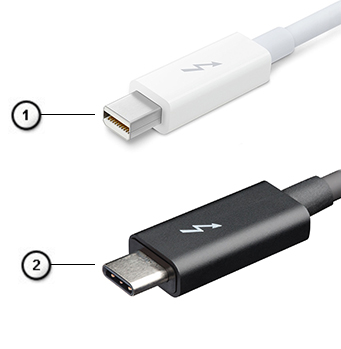

Les technologies Thunderbolt 1 et 2 utilisent le même connecteur que la technologie miniDP (DisplayPort) pour se connecter à des périphériques, tandis que Thunderbolt 3 utilise un connecteur USB-C.
 |
Thunderbolt 1 et Thunderbolt 2 (à l’aide d’un connecteur miniDP) |
 |
Thunderbolt 3 (à l’aide d’un connecteur USB-C) |
Qu’est-ce que Thunderbolt 3 (Thunderbolt sur USB-C) ?
Avec l’USB-C, la technologie Thunderbolt 3 passe à un débit pouvant aller jusqu’à 40 Gbit/s et donne naissance à un port compact polyvalent offrant la connexion la plus rapide et la plus polyvalente à n’importe quel écran, station d’accueil ou appareil de stockage de données comme un disque dur externe. Thunderbolt 3 utilise un port/connecteur USB-C pour se connecter à des périphériques pris en charge.
Principales fonctionnalités de Thunderbolt 3
- Thunderbolt, USB, DisplayPort et Power Delivery (PD) sur un câble unique USB-C. (*ces fonctionnalités varient d’un produit à l’autre)
- Thunderbolt 3 utilise des câbles et un connecteur USB-C : il est compact et réversible.
- Prend en charge la mise en réseau Thunderbolt (*varie selon le produit)
- Prend en charge jusqu’à deux écrans 4K
- Thunderbolt 3 prend en charge des vitesses jusqu’à 40 Gbit/s.
les vitesses de transfert de données peuvent varier selon les appareils.
- Latence faible
- DisplayPort 1.2 : compatible avec des moniteurs, des périphériques et des câbles DisplayPort existants.
- Alimentation USB - jusqu’à 130 W sur les ordinateurs pris en charge.
Thunderbolt 3 40 Gbit/s Taux de transfert de données
L’utilisation de systèmes Dell équipés d’un port Thunderbolt 3 peut signaler qu’ils ne sont pas en mesure d’atteindre des taux de transfert de données allant jusqu’à 40 Gbit/s maximum. Certains clients peuvent signaler que les vitesses de transfert de données varient en fonction du système sur lequel ils effectuent le test.
Vous pouvez également signaler que le système ne dispose que de deux voies de données et non des quatre voies prévues. Reportez-vous au tableau ci-dessous pour savoir quels systèmes ont été conçus avec deux voies et lesquels ont été conçus avec quatre voies.
Remarque : Tout système qui n’est pas répertorié dans l’article doit avoir quatre voies, comme Intel l’a normalisé à quatre voies.
| Plateforme | Voies PCIe compatibles via le port Thunderbolt 3 |
|---|---|
| Dell Precision 3510 | Quatre voies |
| Dell Precision 3520 | Quatre voies |
| Dell Precision 5510 | Deux voies |
| Dell Precision 5520 | Deux voies |
| Dell Precision 7510 | Quatre voies |
| Dell Precision 7520 | Quatre voies |
| Dell Precision 7710 | Quatre voies |
| Dell Precision 7720 | Quatre voies |
| XPS 12 2-en-1 | Deux voies |
| XPS 13 9365 2-en-1 | Quatre voies |
| XPS 13 9350 | Deux voies |
| XPS 13 9360 | Deux voies |
| XPS 13 9370 | Quatre voies |
| XPS 15 9550 | Deux voies |
| XPS 15 9560 | Deux voies |
| Latitude 7275 | Quatre voies |
| Latitude 7285 | Quatre voies |
| Latitude 5570 * | Quatre voies |
| Latitude 7370 | Quatre voies |
| Latitude 7280 | Quatre voies |
| Latitude 7480 | Quatre voies |
| Latitude 5480 | Quatre voies |
| Latitude 5580 | Quatre voies |
| Alienware 13 R2 | Deux voies |
| Alienware 15 R2 | Quatre voies |
| Alienware 17 R3 | Quatre voies |
| Alienware 13 R3 | Quatre voies |
| Alienware 15 R3 | Quatre voies |
| Alienware 17 R4 | Quatre voies |
| Inspiron 7577 | Quatre voies |
* Seules certaines configurations disposent de ports Thunderbolt 3.
Les ports Thunderbolt 3 peuvent être configurés avec 2 ou 4 voies PCIe. Alpine Ridge utilise des entrées distinctes pour les données DisplayPort 1.2 (le flux DP ne fait pas partie du trafic PCIe).
La bande passante Thunderbolt 3 est une bande passante partagée, ce qui signifie que tous les périphériques connectés utilisent la bande passante de tous les protocoles transférés via le même câble Thunderbolt 3 (trafic DisplayPort sur USB-C et trafic PCIe tel que USB, Ethernet et audio). Vous trouverez ci-dessous un tableau qui peut vous aider à expliquer comment différents éléments peuvent utiliser la bande passante totale de 40 Gbit/s. La station d’accueil Dell Thunderbolt TB16 peut utiliser jusqu’à 40 Gbit/s de bande passante en fonction des appareils connectés à la station d’accueil TBT.
| Port | Version | Débit | Sortie |
|---|---|---|---|
| HDMI | 1,4 | 10,2 Gbit/s | Jusqu’à 4K2K @ 30 Hz couleurs vraies |
| Mini DisplayPort | 1,2 | Jusqu’à 16 Gbit/s par voie | Jusqu’à 4K2K @ 60 Hz |
| Port DisplayPort de taille standard | 1,2 | Jusqu’à 16 Gbit/s par voie | Jusqu’à 4K2K @ 60 Hz |
| VGA | |||
| RJ45 | IEEE 802.3 | Ethernet 10/100/1000 Mbit/s - RJ45 | |
| USB (2) | 2.0 Type A | 480 Mbit/s | 5 V @ 500 mA, 2A crête |
| USB (2) | 3.0 Type A | 5 Gbit/s | 5 V @ 900 mA, 2A crête |
| USB avec PowerShare (1) | 3.0 Type A | 5 Gbit/s | 5 V @ 2A Partage de l’alimentation |
| Module USB-C | Gen 3 | Jusqu’à 40 Gbit/s | Jusqu’à 60 W |
Pour plus d’informations, rendez-vous sur : Fiche technique Thunderbolt 3
Remarque : Les systèmes à deux voies prennent uniquement en charge les transferts de données jusqu’à 20 Gbit/s sur des périphériques PCIe tels que les disques durs externes ou les cartes vidéo PCIe. Les systèmes à quatre voies prennent en charge jusqu’à 40 Gbit/s de transfert de données via PCIe, en fonction de l’appareil utilisé.
Questions fréquentes
Quelles vitesses Thunderbolt prend-il en charge ?
Les versions actuellement disponibles de Thunderbolt sont Thunderbolt, Thunderbolt 2, Thunderbolt 3 et Thunderbolt 4.
| Thunderbolt | Thunderbolt 2 | Thunderbolt 3 |
|---|---|---|
| Jusqu’à 10 Gbit/s | Jusqu’à 20 Gbit/s | Jusqu’à 40 Gbit/s |
Quels sont les types de périphériques compatibles Thunderbolt disponibles ?
Les différents types de périphériques compatibles Thunderbolt disponibles sont les disques durs externes, les périphériques de capture vidéo/audio, les écrans et les concentrateurs E/S.
Quel type de connexion physique Thunderbolt utilise-t-il ?
Thunderbolt utilise un connecteur adapté au port ou connecteur miniDP (DisplayPort)
Quelle est la configuration requise pour les câbles ?
Les périphériques Thunderbolt exigent des câbles certifiés Thunderbolt pour obtenir des performances optimales. Les câbles certifiés Thunderbolt sont en cuivre ou des variantes de câble optique. Recherchez le logo Thunderbolt sur les connecteurs et les ports.
Bien que le port soit physiquement identique à miniDP (DisplayPort), les câbles standard miniDP (DisplayPort) ne peuvent pas être utilisés pour connecter des périphériques Thunderbolt.
Comment puis-je savoir si mon ordinateur, mon écran ou mon câble est compatible Thunderbolt ?
Le port est physiquement identique à miniDP (DisplayPort). Pour vérifier que vous disposez d’un port Thunderbolt sur votre ordinateur, écran ou câble, vérifiez la présence du symbole Thunderbolt à côté ou au-dessus du port ou du connecteur.
Puis-je connecter des utilitaires USB à port Thunderbolt 3 ?
Oui, Thunderbolt 3 utilise un port USB-C et est totalement compatible avec les câbles et les utilitaires USB. Cependant, vous pouvez avoir besoin d’adaptateurs compatibles pour connecter USB Type-A ou d’autres connecteurs USB.
Quelle est la différence entre Thunderbolt 3 et USB-C ?
Thunderbolt 3 est un sur-ensemble qui inclut USB 3.1 (10 Gbits/s) et ajoute 40 Gbit/s à Thunderbolt et DisplayPort 1.2 à partir d’un seul port USB-C.
