Авамар: Помилка NDMP Medium через блокування портів брандмауера між Accelerator і VNX

Симптоми несправності резервного копіювання NDMP

Наступні симптоми спостерігаються, коли резервна копія Avamar NDMP стикається із середньою помилкою:

• Завдання резервного копіювання завершується повідомленням "Середня помилка".
• Операція запису не вдається виконати на архівному томі.
• Потік даних NDMP зупиняється, і звіти NDMP_DATA_HALT_INTERNAL_ERROR .
• Data Mover вказує на "Data Halted" і чекає, поки потік передачі завершиться.
• Передача даних на avtar зупиняється безуспішно.
• Об'єкт avtar Процес завершує роботу з кодом 163 (зовні скасовано).
• Резервна копія для цільового тому повідомляє про помилки та позначається як перервана.
• Остаточний підсумок показує ненульовий код виходу (наприклад, 157).

Зразок витягів з журналу, що ілюструють ці симптоми:

2016-08-02 11:34:51 avndmp Info <0000>: [snapup-/root_vdm_1/Corp] NDMP: SnapSure file system creation succeeds
2016-08-02 11:43:54 avndmp Error <0000>: [snapup-/root_vdm_1/Corp] NDMP: Medium error
2016-08-02 11:43:54 avndmp Warning <0000>: [snapup-/root_vdm_1/Corp] NDMP: Write failed on archive volume 1
2016-08-02 11:43:54 avndmp Info <0000>: [snapup-/root_vdm_1/Corp] NDMP: server_archive: emctar vol 1, 110 files, 0 bytes read, 1179648 bytes written
2016-08-02 11:43:54 avndmp Warning <0000>: [snapup-/root_vdm_1/Corp] NDMP Data Halted, reason : NDMP_DATA_HALT_INTERNAL_ERROR
2016-08-02 11:43:54 avndmp Info <0000>: [snapup-/root_vdm_1/Corp] Data mover reports Data Halted.  Waiting for transfer thread to finish feeding stream to avtar...
2016-08-02 11:43:54 avndmp Warning <0000>: [snapup-/root_vdm_1/Corp] Data halted unsuccessfully, stopping data transfer to avtar.
2016-08-02 11:43:54 avndmp Info <0000>: [snapup-/root_vdm_1/Corp] Cancelling avtar
2016-08-02 11:43:58 avndmp Info <6688>: [ctl_spawn] Process 23228 (/usr/local/avamar/bin/avtar) finished (code 163: externally cancelled)
2016-08-02 11:43:58 avndmp Warning <6690>: [ctl_spawn] CTL workorder "MOD-1470162815289#1" non-zero exit status 'code 163: externally cancelled'
2016-08-02 11:43:59 avndmp Info <0000>: [ndmp2avtar-/root_vdm_1/Corp/] NDMP stream bytes read = 2779, bytes written = 2779
2016-08-02 11:44:10 avndmp Info <0000>: [snapup-/root_vdm_1/Corp] Waiting for data transfer thread to exit
2016-08-02 11:44:10 avndmp Info <0000>: [snapup-/root_vdm_1/Corp] Waiting for volume /root_vdm_1/Corp snapshot to be removed.  Will stop waiting after 300 seconds.
2016-08-02 11:44:15 avndmp Info <0000>: [snapup-/root_vdm_1/Corp] Snapshot for volume /root_vdm_1/Corp was removed after 5 seconds.
2016-08-02 11:44:15 avndmp Error <0000>: [snapup-/root_vdm_1/Corp] Backup for target /root_vdm_1/Corp had errors.
2016-08-02 11:44:15 avndmp Info <0000>: [snapup-/root_vdm_1/Corp] Backup of '/root_vdm_1/Corp' aborted. Error in NDMP session.
2016-08-02 11:44:15 avndmp Info <0000>: [avndmp_assist] Thread exited with errors: /root_vdm_1/Corp
2016-08-02 11:44:15 avndmp Info <0000>: [avndmp_assist] Active threads:
2016-08-02 11:44:15 avndmp Info <0000>: [avndmp_ctl_sup] Threads successfully completed 0, canceled/aborted 0, failed 1
2016-08-02 11:44:15 avndmp Info <7271>: [avndmp_ctl_sup] Final summary generated subwork 1, cancelled/aborted 0, snapview 0, exitcode 157

Блокування мережевого зв'язку між Avamar NDMP Accelerator і VNX

Резервне копіювання NDMP не вдається, оскільки брандмауер обмежує трафік між вузлом Avamar NDMP Accelerator і системою зберігання VNX. Був відкритий тільки TCP-порт 10000, в той час як прискорювач NDMP вимагає ряду додаткових портів для передачі даних. Це обмеження призводить до того, що сеанс NDMP стикається з «середньою помилкою» та внутрішнім станом зупинки даних.

Докази з системних журналів

2016-08-02 14:12:31: 13156679683: network error (../NdmpdMover.cxx: 1226)
2016-08-02 14:12:31: 13156679680: Session 033 (thread nasw00) NdmpdSession::ndmpdApiWrite fails in local or remote wirte msg, moverAddressType=1, mp=0x01005ed840
2016-08-02 14:12:31: 13156679680: Thread bkup058 Medium error

• Запис у журналі показує помилку мережі, що походить від NdmpdMover.cxx , що вказує на збій у роботі NDMP Data Mover.
• Подальший "NdmpdApiWrite fails" повідомлення підтверджує, що сеанс NDMP не зміг записати дані на віддалену кінцеву точку.
• Остаточна «Середня помилка» узгоджується з перерванням резервного копіювання NDMP, про яке повідомляється в журналах Avamar.

Подробиці про першопричину

• Недостатні правила брандмауера: Було дозволено використовувати лише порт 10000, тоді як прискорювач NDMP вимагає суміжного діапазону портів (зазвичай 10000-10099) для потоків даних.
• Заблоковані порти передачі даних заважають перевантажувачу NDMP встановити надійне з'єднання, що призводить до внутрішніх помилок NDMP, таких як NDMP_DATA_HALT_INTERNAL_ERROR.
• Відсутність потрібних портів запускає процес Avamar NDMP для скасування резервної копії, що призводить до коду виходу 163 («зовнішнє скасування»).

Відкрийте необхідні порти брандмауера для прискорювача Avamar NDMP

Покрокова процедура

• Визначте IP-адресу вузла прискорювача Avamar NDMP і системи зберігання даних VNX.
• Увійдіть у брандмауер, який контролює трафік між цими двома пристроями.
• Переконайтеся, що порт TCP 10000 вже дозволено. Якщо ні, створіть правило, яке дозволить вхідний і вихідний трафік у цьому порту.
• Відкрийте суміжний діапазон не менше 100 портів для трафіку даних NDMP (наприклад, 10000‑10100). Застосуйте правило в обох напрямках між вузлом прискорювача Avamar NDMP і системою VNX.
• Збережіть і застосуйте конфігурацію брандмауера.

Перевірка конфігурації порту в системі VNX

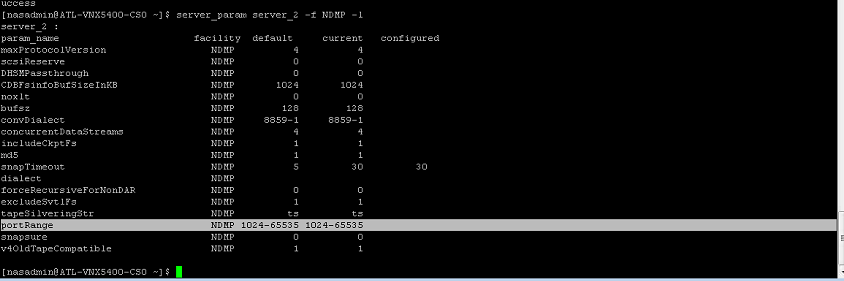

Відображення поточних налаштувань порту NDMP:

server_param server_2 -f NDMP -l

Якщо на виводі не відображається щойно доданий діапазон, додайте його за допомогою наступної команди (замініть і на вибраний діапазон):

Додати діапазон портів

Додайте новий діапазон портів NDMP:

server_param server_2 -f NDMP -l "-"

Запустіть тестову резервну копію.

Запустіть резервне копіювання NDMP для тестового тому:

avtar -c -s  -d

Після завершення резервного копіювання перегляньте журнали Avamar NDMP на наявність повідомлень про помилки.

Перегляд журналів NDMP

Перегляд останніх записів у журналі NDMP:

grep -i "NDMP" /var/log/avndmp.log | tail -20

У журналі мають відображатися повідомлення про успішне завершення без записів «Середня помилка» або «Дані зупинено».
