VxRail: MTU check (ping with large packet size).

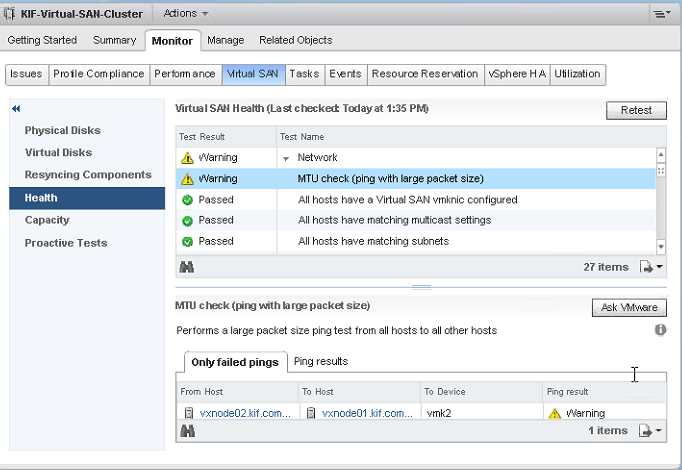

Z clusteru –> monitor –> vSAN

Výstraha MTU Check (ping with large packet size) může pocházet z neshody MTU mezi přepínačem a prostředím vSphere.
Selhání může být způsobeno tím, že zařízení vmknic má MTU 9000 a poté fyzický přepínač vynucuje MTU 1500. Je to proto, že zdroj paket nefragmentuje a fyzický přepínač paket zahodí.

Je také známo, že vadný síťový hardware (sfp uzlu, síťová karta, kabel, port přepínače / sfp) spouští varování MTU Check (ping s velkou velikostí paketu).

Kroky při odstraňování problémů:

1. Kontrola velikosti jednotky MTU v přepínači Top-of-Rack a na všech komponentách vSphere. DVS, vmks, vmnics.
   Pokud nebyly nalezeny žádné problémy s velikostí jednotky MTU, přejděte ke kroku 2.

2. Zkontrolujte, zda se v portech přepínače, v systému ESXi nebo v obou hostitelích nevyskytují chyby CRC.
   Další informace o tomto testu stavu naleznete v https://kb.vmware.com/kb/2108285 .

Zkontrolujte nastavení jednotky MTU:
Zkontrolujte nastavení MTU přepínače Top-of-Rack podle dokumentace výrobce přepínače.

Zkontrolujte nastavení jednotky MTU vSphere:
Zkontrolujte nastavení jednotky MTU pro uzel/skupinu portů, na kterou odkazuje varovná zpráva jednotky MTU:

[vxrail@vxnode03:~] esxcfg-vmknic -l | grep vmk2
vmk2       16384                                   IPv4      192.168.121.3                           255.255.255.0   192.168.121.255 00:50:56:6f:e3:c9 1500    65535     true    STATIC
defaultTcpipStack
vmk2       16384                                   IPv6      fe80::250:56ff:fe6f:e3c9                64                              00:50:56:6f:e3:c9 1500    65535     true    STATIC, PREFERRED
defaultTcpipStack

Zkontrolujte nastavení MTU pro DVS:

[vxrail@vxnode03:~] esxcfg-vswitch -l
DVS Name         Num Ports   Used Ports  Configured Ports  MTU     Uplinks
VMware HCIA Distributed Switch  4352        9           512               1500    vmnic1,vmnic0

  DVPort ID           In Use      Client
  0                   1           vmnic0
  1                   1           vmnic1
  2                   0
  3                   0
  4101                1           vmk1
  8205                1           vmk0
  16400               1           vmk2
  8208                1           vmk3

Zkontrolujte MTU na vmnics:

[vxrail@vxnode03:~] esxcfg-nics -l
Name    PCI          Driver      Link Speed     Duplex MAC Address       MTU    Description
vmnic0  0000:01:00.0 ixgbe       Up   10000Mbps Full   2c:60:0c:af:ee:de 1500   Intel Corporation Ethernet Controller X540-AT2
vmnic1  0000:01:00.1 ixgbe       Up   10000Mbps Full   2c:60:0c:af:ee:df 1500   Intel Corporation Ethernet Controller X540-AT2

Zkontrolujte, zda nedošlo k chybám CRC:
Pokud se konfigurace jednotky MTU zdá být v pořádku, zkontrolujte, zda nedochází k chybám crc.
Příslušný příkaz pro kontrolu chyb CRC na přepínači naleznete v dokumentaci výrobce přepínače.
Například pro Brocade:

sw0# show int stats detail int Ten 2/0/34
Interface TenGigabitEthernet 2/0/34 statistics (ifindex 8993701921)
                                   RX                              TX
             Packets      7165702349                      4603884761
               Bytes   8633656075975                   2910244530614
            Unicasts      7154910149                      4565459180
          Multicasts        10782937                        24109494
          Broadcasts            9263                        14316087
              Errors               0                               0
            Discards             691                             643
            Overruns               0       Underruns               0
               Runts               0
             Jabbers               0
                 CRC               0
        64-byte pkts               0
   Over 64-byte pkts       932783488
  Over 127-byte pkts       587058087
  Over 255-byte pkts        19035776
  Over 511-byte pkts        93628206
 Over 1023-byte pkts       631386310
 Over 1518-byte pkts      4901810482
           Mbits/Sec        0.000000                        0.000456
          Packet/Sec               0                               0
           Line-rate           0.00%                           0.00%

Zkontrolujte, zda v hostiteli ESX nedochází k chybám crc:

[vxrail@vxnode03:~] esxcli network nic stats get -n vmnic1
NIC statistics for vmnic1
   Packets received: 135817879
   Packets sent: 82253912
   Bytes received: 156239259329
   Bytes sent: 53856798358
   Receive packets dropped: 0
   Transmit packets dropped: 0
   Multicast packets received: 637031
   Broadcast packets received: 0
   Multicast packets sent: 0
   Broadcast packets sent: 0
   Total receive errors: 32614
   Receive length errors: 1866
   Receive over errors: 0
   Receive CRC errors: 32596
   Receive frame errors: 0
   Receive FIFO errors: 0
   Receive missed errors: 0
   Total transmit errors: 0
   Transmit aborted errors: 0
   Transmit carrier errors: 0
   Transmit FIFO errors: 0
   Transmit heartbeat errors: 0
   Transmit window errors: 0

Pokud jsou nalezeny chyby crc, obnovte (znovu spusťte) příkaz každých několik sekund, abyste zjistili, zda se počet chyb crc zvyšuje.
Pokud ano, pokračujte k odstraňování problémů se síťovým hardwarem (sfp uzlu, síťový kabel, sfp/port přepínače atd.), izolujte problém na konkrétní komponentu a vyměňte vadnou komponentu.
Po výměně vadné součásti spouštějte výše uvedený příkaz každých několik sekund, abyste potvrdili, že počet chyb CRC již nenarůstá.
Počítadlo chyb crc v systému esx je po restartování vymazáno, takže i když se stávající chyby mohou stále vyskytovat, důležité je, aby se přestaly zvyšovat.

Po vyřešení problému znovu spusťte testy stavu vsan a ověřte, zda se již varování MTU Check (ping s velkými pakety) nezobrazuje.
