VxRail: MTU-kontroll (ping med stor paketstorlek) (på engelska)

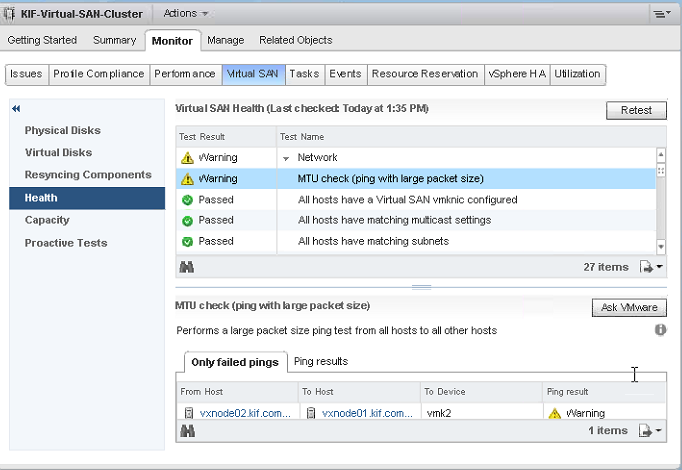

Från kluster –> övervaka –> vSAN

MTU Check-varningen (ping med stor paketstorlek) kan komma från en felaktig MTU mellan switchen och vSphere-miljön.
Det som kan orsaka ett fel är om vmknic har ett MTU på 9000 och den fysiska switchen sedan tillämpar ett MTU på 1500. Det beror på att källan inte fragmenterar paketet och den fysiska växeln släpper paketet.

Felaktig nätverksmaskinvara (nod-SFP, nätverkskort, kabel, switchport/SFP) har också varit känd för att utlösa MTU Check-varningen (ping med stor paketstorlek).

Felsökningssteg:

1. Kontrollera MTU-storleken på den övre rackswitchen och på alla vSphere-komponenter. DVS, vmks, vmnics.
   Om du inte hittar några problem med MTU-storleken går du till steg 2.

2. Kontrollera switchportarna, esxi eller båda värdarna för crc-fel.
   Se https://kb.vmware.com/kb/2108285 för mer information om detta hälsokontrolltest.

Kontrollera MTU-inställningarna:
Kontrollera MTU-inställningarna för den övre rackswitchen enligt switchleverantörens dokumentation.

Kontrollera MTU-inställningarna
för vSphere:Kontrollera MTU-inställningen för noden/portgruppen som refereras i MTU-varningsmeddelandet:

[vxrail@vxnode03:~] esxcfg-vmknic -l | grep vmk2
vmk2       16384                                   IPv4      192.168.121.3                           255.255.255.0   192.168.121.255 00:50:56:6f:e3:c9 1500    65535     true    STATIC
defaultTcpipStack
vmk2       16384                                   IPv6      fe80::250:56ff:fe6f:e3c9                64                              00:50:56:6f:e3:c9 1500    65535     true    STATIC, PREFERRED
defaultTcpipStack

Kontrollera MTU-inställningen för DVS:

[vxrail@vxnode03:~] esxcfg-vswitch -l
DVS Name         Num Ports   Used Ports  Configured Ports  MTU     Uplinks
VMware HCIA Distributed Switch  4352        9           512               1500    vmnic1,vmnic0

  DVPort ID           In Use      Client
  0                   1           vmnic0
  1                   1           vmnic1
  2                   0
  3                   0
  4101                1           vmk1
  8205                1           vmk0
  16400               1           vmk2
  8208                1           vmk3

Kontrollera MTU på vmnics:

[vxrail@vxnode03:~] esxcfg-nics -l
Name    PCI          Driver      Link Speed     Duplex MAC Address       MTU    Description
vmnic0  0000:01:00.0 ixgbe       Up   10000Mbps Full   2c:60:0c:af:ee:de 1500   Intel Corporation Ethernet Controller X540-AT2
vmnic1  0000:01:00.1 ixgbe       Up   10000Mbps Full   2c:60:0c:af:ee:df 1500   Intel Corporation Ethernet Controller X540-AT2

Kontrollera om det finns crc-fel:
Om MTU-konfigurationen verkar vara ok kontrollerar du om det finns CRC-fel.
Information om hur du kontrollerar crc-fel på en switch finns i switchleverantörens dokumentation för rätt kommando.
För Brocade, till exempel:

sw0# show int stats detail int Ten 2/0/34
Interface TenGigabitEthernet 2/0/34 statistics (ifindex 8993701921)
                                   RX                              TX
             Packets      7165702349                      4603884761
               Bytes   8633656075975                   2910244530614
            Unicasts      7154910149                      4565459180
          Multicasts        10782937                        24109494
          Broadcasts            9263                        14316087
              Errors               0                               0
            Discards             691                             643
            Overruns               0       Underruns               0
               Runts               0
             Jabbers               0
                 CRC               0
        64-byte pkts               0
   Over 64-byte pkts       932783488
  Over 127-byte pkts       587058087
  Over 255-byte pkts        19035776
  Over 511-byte pkts        93628206
 Over 1023-byte pkts       631386310
 Over 1518-byte pkts      4901810482
           Mbits/Sec        0.000000                        0.000456
          Packet/Sec               0                               0
           Line-rate           0.00%                           0.00%

Kontrollera om det finns crc-fel på esx-värden:

[vxrail@vxnode03:~] esxcli network nic stats get -n vmnic1
NIC statistics for vmnic1
   Packets received: 135817879
   Packets sent: 82253912
   Bytes received: 156239259329
   Bytes sent: 53856798358
   Receive packets dropped: 0
   Transmit packets dropped: 0
   Multicast packets received: 637031
   Broadcast packets received: 0
   Multicast packets sent: 0
   Broadcast packets sent: 0
   Total receive errors: 32614
   Receive length errors: 1866
   Receive over errors: 0
   Receive CRC errors: 32596
   Receive frame errors: 0
   Receive FIFO errors: 0
   Receive missed errors: 0
   Total transmit errors: 0
   Transmit aborted errors: 0
   Transmit carrier errors: 0
   Transmit FIFO errors: 0
   Transmit heartbeat errors: 0
   Transmit window errors: 0

Om crc-fel hittas uppdaterar du kommandot med några sekunders mellanrum för att se om crc-felen ökar.
Om så är fallet går du till Felsöka nätverksmaskinvaran (nod-SFP, nätverkskabel, switch-SFP/port osv.) för att isolera problemet till en specifik komponent och byta ut den felaktiga komponenten.
När den felaktiga komponenten har bytts ut kör du kommandot ovan med några sekunders mellanrum för att bekräfta att CRC-felen inte längre ökar.
CRC-felräknaren på esx rensas med en omstart, så även om de befintliga felen fortfarande kan finnas är det viktiga att de slutar öka.

När problemet har lösts kör du vsan-hälsokontrolltesterna igen för att bekräfta att MTU-kontrollvarningen (ping med stor paketstorlek) inte längre finns.
