Cómo configurar la memoria persistente/NVDIMM en el SO invitado de Windows Server 2019

Summary: En el artículo, se proporciona excelente información sobre cómo configurar la memoria persistente/NVDIMM en el SO invitado de Windows Server 2019.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

En el artículo anterior, "Configuración de NVDIMM-N en servidores PowerEdge con Windows Server 2019", obtuvo información sobre cómo funciona NVDIMM-N y cómo configurar la memoria persistente en Windows Server 2019. En este artículo, se explica cómo configurar NVDIMM/PMEM en el SO invitado (VM) de Windows Server 2019. Ejemplo de cómo configurar NVDIMM en el SO huésped WS2019.


----------------Configuración
----------------
servidor: R740xd completamente actualizado (BIOS, firmware, controladores y SO)
  •     2 CPU (CPU Intel(R) Xeon(R) Gold 6126T @ 2,60 GHz)
  •     2 NVDIMM-N (DDR4 de 16 GB a 2666 MHz) + 12 RDIMM normales (también DDR4 de 16 GB a 2666 MHz)
  •     BOSS (solución de almacenamiento de optimización de arranque): 2 SSD SATA M.2 en RAID de hardware utilizados para la instalación del sistema operativo

    HOW16794_en_US__1icon Dell EMC recomienda actualizar el BIOS, el firmware, los controladores y el sistema operativo como parte del ciclo de actualización programado. Las actualizaciones del BIOS, el firmware, el controlador y el SO están diseñadas para mejorar la confiabilidad, estabilidad y seguridad del sistema.



    -------------------------------------------------------------Compatibilidad de la memoria de clase de almacenamiento con VM: limitaciones
    -------------------------------------------------------------

  •     Sin migraciones de VM
  •     Sin redimensionamiento del tiempo de ejecución
  •     Sin aprovisionamiento delgado ni instantáneas
  •     Se implementa a través de PowerShell

    ------------------------------------------------------
    configuración de NVDIMM/PMEM en una máquina virtual

    de Windows------------------------------------------------------1. Active la memoria persistente en el BIOS de R740xd.

    HOW16794_en_US__2Figure1

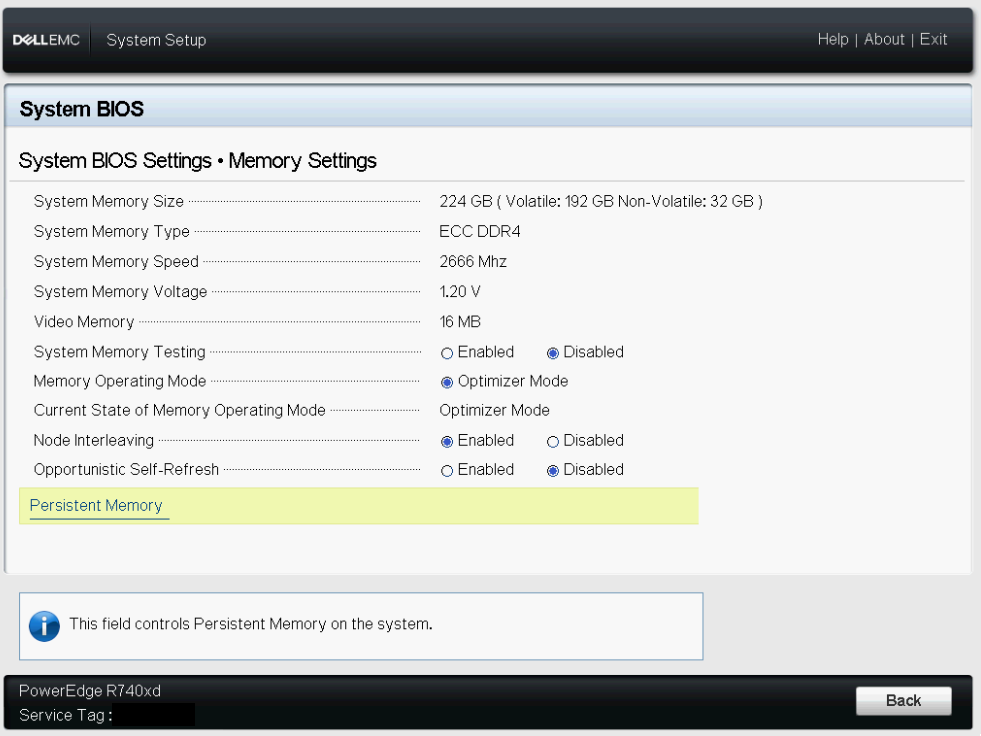

    Figura 1. ConfiguraciónHOW16794_en_US__3Figure2


    de memoria del BIOS    Figura 2. Configuración de la

    HOW16794_en_US__4Figure3
    memoriaFigura 3. Menú

    de memoria persistente    número arábigo. Instale Windows Server 2019.
    3. Instale la función Hyper-V.
    4. Verifique si el hipervisor detectó el disco SCM.

    HOW16794_en_US__5Figure4
    Figura 4. Dispositivos de memoria en el administrador de

    HOW16794_en_US__6Figure5
    dispositivosFigura 5. Dispositivos de PMEM enumerados en PowerShell

    HOW16794_en_US__7Figure6
    Figura 6. Discos

    físicos5. Cree un disco de PMEM.

    HOW16794_en_US__8Figure7
    Figura 7. RegionesHOW16794_en_US__9Figure8


    no utilizadas de PMEM    Figura 8. Creación de
    HOW16794_en_US__10Figure9

    nuevos discos de PMEM    Figura 9. Salida de discos de PMEM en Get-Physical

    Disk6. Inicialice los nuevos discos de PMEM, cree nuevos volúmenes y, a continuación, formatéelos. Utilice el parámetro -DAX $True a fin de habilitar correctamente SCM para el uso de Hyper-V. No podrá presentar NVDIMM a las VM si la opción -DAX no está presente.

    HOW16794_en_US__11Figure10
    Figura 10. Identificar solo
    HOW16794_en_US__12Figure11

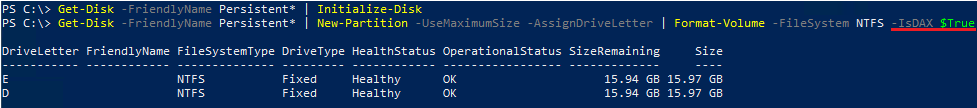

    los discos de PMEM    Figura 11. Inicializar disco, crear un volumen nuevo y formatear volumen

    Artículo 7. Confirme que DAX esté habilitado.

    HOW16794_en_US__13Figure12
    Figura 12. Modo DAX habilitado

    8. Cree una nueva máquina virtual Gen2 y, a continuación, instale Windows Server 2019.
    9. Apague la VM.
    Artículo 10. Agregue la controladora de PMEM a la VM.

    HOW16794_en_US__14Figure13

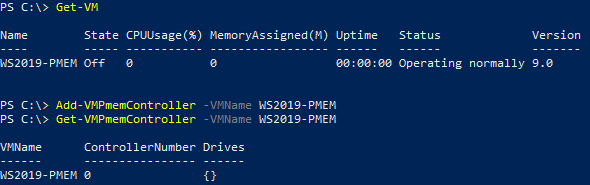

    Figura 13. Adición de una controladora

    VM PMEMArtículo 11. Cree el archivo .vhdpmem (nueva extensión de archivo). Deberá especificar el parámetro -Fixed. El disco vhdpmem no funcionará con la configuración dinámica de VHD.

    HOW16794_en_US__15Figure14

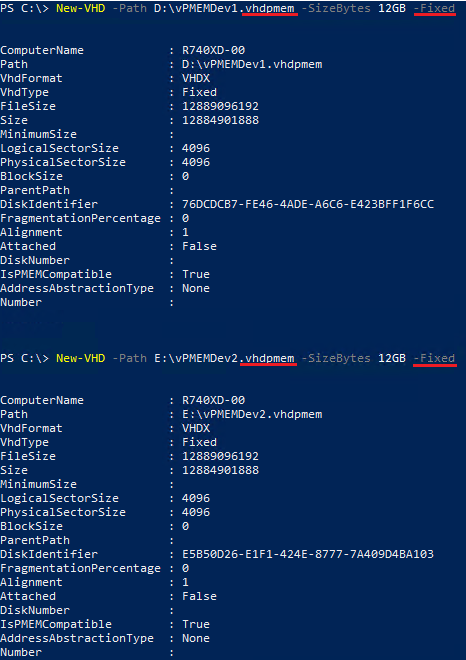

    Figura 14. Creación de un nuevo VHDPMEM VHD

    Artículo 12. Adjunte VHDPMEM a la máquina virtual.

    HOW16794_en_US__16Figure15
    Figura 15. Conexión del disco VHDPMEM a la máquina virtual

    Artículo 13. Inicie la máquina virtual.
    Artículo 14. Conéctese a la VM (PowerShell, consola o RDP) y verifique si los discos de PMEM están disponibles.
    HOW16794_en_US__17Figure16
    Figura 16. PMEM en la VM

    Artículo 15. Inicialice el disco, cree un nuevo volumen y luego formatéelo. Para los chicos de SQL (SQL 2016 o superior), si desea aprovechar los NVDIMM, formatee el volumen como DAX dentro de la VM (utilice el parámetro de $True -IsDAX).

    HOW16794_en_US__18Figure17
    Figura 17. PMEM en VM: inicializar disco, crear volumen y formatear volumen



    -----------------------------------Consulte Cmdlets
    de Powershell-----------------------------------
    #Get Información del dispositivo
    físico de PMEM Get-PmemPhysicalDevice

    #Get Información
    del disco físico Get-PhysicalDisk

    #Get región no utilizada de PMEM y crear un nuevo disco
    de PMEM Get-PmemUnusedRegion | New-PmemDisk -Atomicity BlockTranslationTable

    #Get información del disco de PMEM, inicializar el disco, crear una nueva partición y formatear el volumen en modo DAXget-disk -friendlyName persistent* |
    Inicializar-Disco
    Get-Disk -FriendlyName Persistente* | partición nueva -UseMaximumSize -AssignDriveLetter | Format-Volume -FileSystem NTFS -isDAX $True

    #Verify si DAX está habilitado
    Get-Volume -DriverLetter x,x | Get-Partition | FT DriverLetter,IsDAX

    #Get VM, agregue la controladora de PMEM a la VM y verifique la información
    de la controladora de PMEM Get-VM
    add-VMPmemController -VMName xxxxxx
    Get-VMPmemController -VMName xxxxxx

    #Create archivo vdhpmem
    new-VHD -path x:\xxxxx.vhdpmem -sizeBytes xxGB -fixed

    #Attach archivo VHDPMEM a la máquina virtual, obtenga información
    del disco de la VM add-VMHardDiskDrive -VMName xxx -ControllerType PMEM -path X:\xxxxx.vhdpmem
    Get-VMHardDiskDrive -VMName xxxxxx

    Este artículo fue escrito por Fabiano Teixeira.
