Come configurare la memoria persistente/NVDIMM sul sistema operativo guest Windows Server 2019

Summary: L'articolo fornisce importanti informazioni su come configurare la memoria persistente/NVDIMM sul sistema operativo guest Windows Server 2019.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

Nell'articolo precedente, "Configuring NVDIMM-N on PowerEdge Servers with Windows Server 2019", si è appreso come funziona NVDIMM-N e come configurare la memoria persistente su Windows Server 2019. Questo articolo spiega come configurare NVDIMM/PMEM sul sistema operativo guest (VM) di Windows Server 2019. Esempio su come configurare NVDIMM sul sistema operativo guest WS2019.


----------------Configurazione
----------------
Server: R740xd completamente aggiornato (BIOS, firmware, driver e sistema operativo)
  •     2 x CPU (Intel(R) Xeon(R) Gold 6126T CPU @ 2,60 GHz)
  •     2 NVDIMM-N (DDR4 da 16 GB a 2.666 MHz) + 12 RDIMM normali (anche DDR4 da 16 GB a 2.666 MHz)
  •     BOSS (Boot Optimization Storage Solution): 2 SSD SATA M.2 in HW RAID utilizzati per l'installazione del sistema operativo

    HOW16794_en_US__1icon Dell EMC consiglia di aggiornare BIOS, firmware, driver e sistema operativo nell'ambito del ciclo di aggiornamento pianificato. Gli aggiornamenti del BIOS, del firmware, dei driver e del sistema operativo consentono di migliorare l'affidabilità, la stabilità e la sicurezza del sistema.



    -------------------------------------------------------------Supporto di Storage Class Memory per le VM - Limitazioni
    -------------------------------------------------------------

  •     Nessuna migrazione VM
  •     Nessun ridimensionamento in fase di runtime
  •     Nessun thin provisioning o istantanea
  •     Implementato tramite PowerShell

    ------------------------------------------------------
    configurazione di NVDIMM/PMEM in una VM

    ------------------------------------------------------1 Windows. Abilitare la memoria persistente nel BIOS di R740xd.

    HOW16794_en_US__2Figure1
    Figura 1. ImpostazioniHOW16794_en_US__3Figure2


    di memoria del BIOS    Figura 2. Impostazioni

    HOW16794_en_US__4Figure3
    della memoriaFigura 3. Menu Persistent Memory

    numero arabo. Installa Windows Server 2019.
    3. Installare il ruolo Hyper-V.
    4. Introduzione Verificare se il disco SCM è stato rilevato dall'hypervisor.

    HOW16794_en_US__5Figure4
    Figura 4. Dispositivi di memoria in Gestione

    HOW16794_en_US__6Figure5
    dispositiviFigura 5. Dispositivi PMEM elencati in PowerShell

    HOW16794_en_US__7Figure6
    Figura 6. Dischi

    fisici5. Creare un disco PMEM.

    HOW16794_en_US__8Figure7
    Figura 7. RegioniHOW16794_en_US__9Figure8


    PMEM non utilizzate    Figura 8. Creazione di
    HOW16794_en_US__10Figure9

    nuovi dischi PMEM    Figura 9. Dischi PMEM sull'output

    Get-Physical Disk6. Inizializzare i nuovi dischi PMEM, creare nuovi volumi, quindi formattarli. Utilizzare il parametro -DAX $True per abilitare correttamente SCM per l'utilizzo di Hyper-V. Non sarà possibile presentare NVDIMM alle macchine virtuali se l'opzione -DAX non è presente.

    HOW16794_en_US__11Figure10
    Figura 10. Identificare solo

    HOW16794_en_US__12Figure11
    dischi PMEMFigura 11. Inizializzazione del disco, creazione di un nuovo volume e formattazione del volume

    7. Introduzione Verificare che DAX sia abilitato.

    HOW16794_en_US__13Figure12
    Figura 12. Modalità DAX abilitata

    8. Creare una nuova macchina virtuale Gen2, quindi installare Windows Server 2019.
    9. Introduzione Arrestare la VM.
    Ore 10. Aggiungere il controller PMEM alla VM.

    HOW16794_en_US__14Figure13
    Figura 13. Aggiunta del controller

    PMEM VM11. Creare il file .vhdpmem (nuova estensione file). Sarà necessario specificare il parametro -Fixed. Il disco vhdpmem non funzionerà con la configurazione VHD dinamica.

    HOW16794_en_US__15Figure14
    Figura 14. Creazione di un nuovo VHD

    VHDPMEMOre 12. Collegare VHDPMEM alla VM.

    HOW16794_en_US__16Figure15

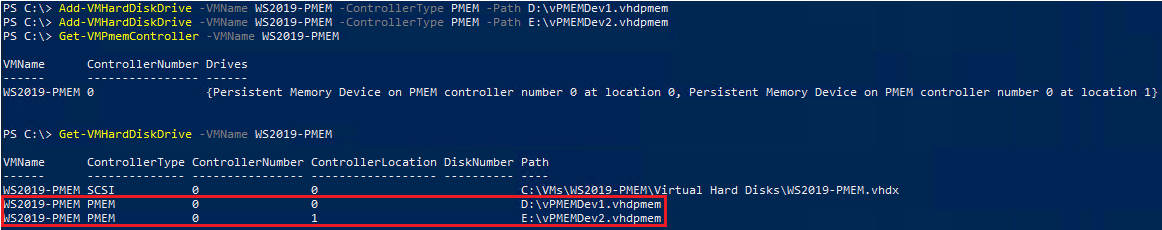

    Figura 15. Collegamento del disco VHDPMEM alla macchina virtuale

    13. Introduzione Avviare la macchina virtuale.
    Ore 14. Connettersi alla VM (PowerShell, Console o RDP) e verificare se i dischi PMEM sono disponibili.
    HOW16794_en_US__17Figure16
    Figura 16. PMEM nella VM

    Ore 15. Inizializzare il disco, creare un nuovo volume, quindi formattarlo. Per gli utenti SQL (SQL 2016 o versioni successive), se si desidera sfruttare i NVDIMM, formattare il volume come DAX all'interno della macchina virtuale (utilizzare il parametro -IsDAX $True).

    HOW16794_en_US__18Figure17
    Figura 17. PMEM su VM: inizializzazione del disco, creazione di volumi e formattazione di volumi



    -----------------------------------Fare riferimento ai cmdlet
    di Powershell-----------------------------------
    #Get PMEM Physical Device Information
    Get-PmemPhysicalDevice

    #Get informazioni sul
    disco fisico Get-PhysicalDisk

    #Get PMEM area inutilizzata e creare un nuovo disco
    PMEM Get-PmemUnusedRegion | new-pmemDisk -atomicity blockTranslationTable

    #Get informazioni sul disco PMEM, inizializzare il disco, creare una nuova partizione e formattare il volume in modalità
    DAX get-disk -friendlyname persistent* | Initialize-Disk
    Get-Disk -FriendlyName Persistent* | New-Partition -UseMaximumSize -AssignDriveLetter | Format-Volume -FileSystem NTFS -isDAX $True

    #Verify se DAX è abilitato
    Get-Volume -DriverLetter x,x | Get-Partizione | FT DriverLetter,IsDAX

    #Get VM, aggiungere il controller PMEM alla VM e verificare le informazioni
    sul controller PMEM Get-VM
    Add-VMPmemController -VMName xxxxxx
    Get-VMPmemController -VMName xxxxxx

    #Create file
    VDHPMEM New-VHD -Path X:\xxxxx.vhdpmem -SizeBytes xxGB -Fixed

    #Attach file VHDPMEM alla VM, Get VM Disk Information
    Add-VMHardDiskDrive -VMName xxx -ControllerType PMEM -Path X:\xxxxx.vhdpmem
    Get-VMHardDiskDrive -VMName xxxxxx

    Questo articolo è stato scritto da Fabiano Teixeira.
