OptiPlex 7460 (AIO): Візуальний гід по вашому комп'ютеру
Summary: Наступна стаття містить візуальний посібник щодо вашого комп'ютера OptiPlex 7460 AIO (All in One) та містить перелік зовнішніх портів і функцій вашого настільного комп'ютера.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Примітка: Для детальнішого опису кожної локації, будь ласка, перейдіть до системних інструкцій на www.dell.com/support
Зміст:
Вигляд спереду

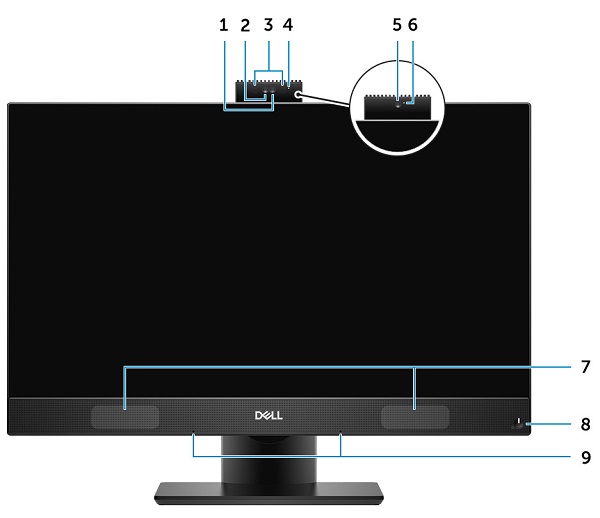

(Рис.1 Вигляд спереду)
| 1 | Камера з повною високою чіткістю (FHD) (опціонально) | 2 | FHD інфрачервона (IR) камера (опціонально) |
| 3 | ІЧ-випромінювачі (опціонально) | 4 | Світлодіод стану камери (опціонально) |
| 5 | FHD-камера (опціонально) | 6 | Світлодіод стану камери (опціонально) |
| 7 | Динаміки | 8 | Кнопка живлення / Світлодіод стану живлення |
| 9 | Мікрофонний масив |
Вид ззаду
(Рис.2 Вид назад)
| 1 | Зворотна обкладинка | 2 | Слот для замка безпеки |
| 3 | Покриття бази | 4 | Стояти |
(Рис.3 Крупний план портів)
| 1 | HDMI-Out роз'єм (з окремою відеокартою) | 2 | HDMI-In роз'єм |
| 3 | HDMI-Out роз'єм (з інтегрованою відеокартою) | 4 | Роз'єм DisplayPort |
| 5 | Мережевий (NIC) роз'єм | 6 | USB 3.1 Gen1 Connector з підтримкою живлення/пробудження x2 |
| 7 | Роз'єм USB 3.1 Gen1 x 2 | 8 | Роз'єм аудіовиходу |
| 9 | Роз'єм живлення | 10 | Діагностичний світлодіод блоку живлення |
Вигляд знизу
(Рис.4, вигляд знизу)
| 1 | Мітка сервісного тегу | 2 | Кнопка Display BIST (вбудований самотест) / селектор відео |
Вигляд зліва
(Рис.5 Вигляд зліва)
| 1 | Зчитувач SD-карт | 2 | Роз'єм USB 3.1 Gen2 Type-C |
| 3 | Гарнітура / Універсальний аудіороз'єм | 4 | USB 3.1 Gen1 роз'єм з PowerShare |
Вигляд з правого боку
(Рис.6 Права сторона базової стійки)
| 1 | Світлодіод активності жорсткого диска |

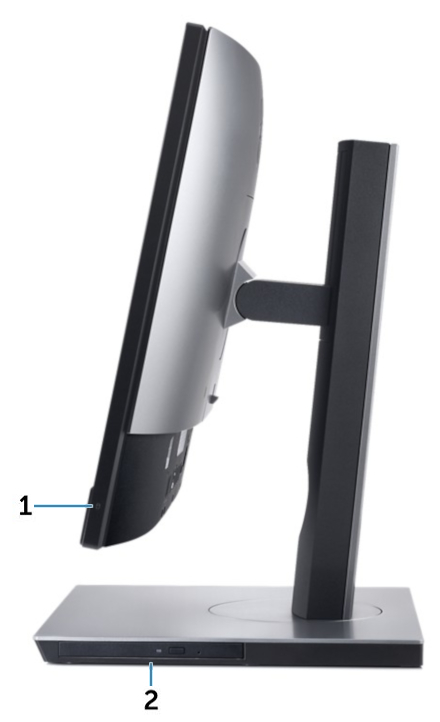

(Рис.7 Вигляд праворуч регульованої підставки)
| 1 | Світлодіод активності жорсткого диска | 2 | Оптичний дисковод доступний на підставці з регулюванням висоти |
Cause
Не застосовується.
Resolution
Не застосовується.
Additional Information
Додаткова інформація:
- Посібник з демонтажу OptiPlex 7460 (AIO) для замінних одиниць (CRU)
- Інструкція з обслуговування Dell OptiPlex 7460 All-in-One
