Latitude E7270: Obrazový průvodce počítačem
Summary: Tento článek je obrazovou příručkou k notebooku Latitude E7270 a jeho externím portům a funkcím.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Poznámka: Podrobnější popis jednotlivých oblastí najdete v systémových příručkách na www.dell.com/support
Obsah:
- Přední pohled
- Pohled ze zadní strany
- Otevřít horní pohled
- Pohled zdola
- Pohled zleva
- Pohled zprava
- Pohled na napájecí adaptér
- Doplňující informace:

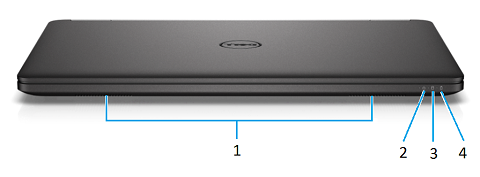

Přední pohled
(Obr. 1 Čelní pohled)
| 1 | Reproduktory | 2 | Kontrolka LED stavu napájení |
| 3 | Kontrolka LED činnosti pevného disku | 4 | Kontrolka LED stavu baterie |

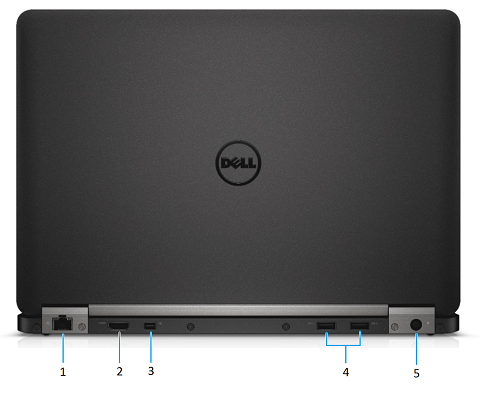

Pohled ze zadní strany
(Obr. 2 pohled zezadu)
| 1 | Konektor sítě Ethernet (NIC) | 2 | Konektor HDMI |
| 3 | Konektor DisplayPort | 4 | 2x konektor USB 3.0 |
| 5 | Napájecí konektor DC (DC-In) |

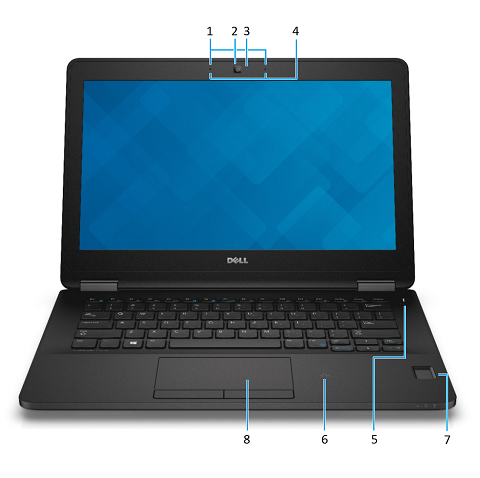

Otevřít horní pohled
(Obr. 3 Horní pohled)
| 1 | Mikrofony (pouze u dotykových obrazovek) | 2 | Kamera |
| 3 | Kontrolka LED stavu kamery | 4 | Mikrofony (pouze u nedotykových obrazovek) |
| 5 | Tlačítko napájení (žádná kontrolka LED) | 6 | Bezkontaktní čtečka čipové karty (volitelná) |
| 7 | Čtečka otisků prstů (volitelná) | 8 | Dotyková podložka |
Pohled zdola
(Obr. 4 Pohled zdola)
| 1 | Dokovací konektor | 2 | Štítek s výrobním číslem / kódem Express service code |

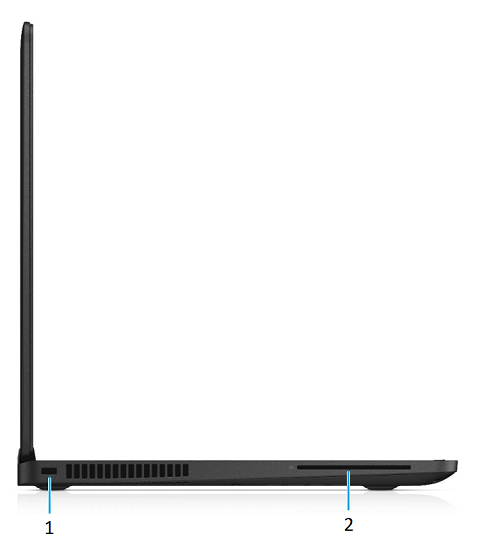

Pohled zleva
(Obr. 5 Pohled zleva)
| 1 | Slot bezpečnostního kabelu | 2 | Čtečka čipových karet (volitelná) |

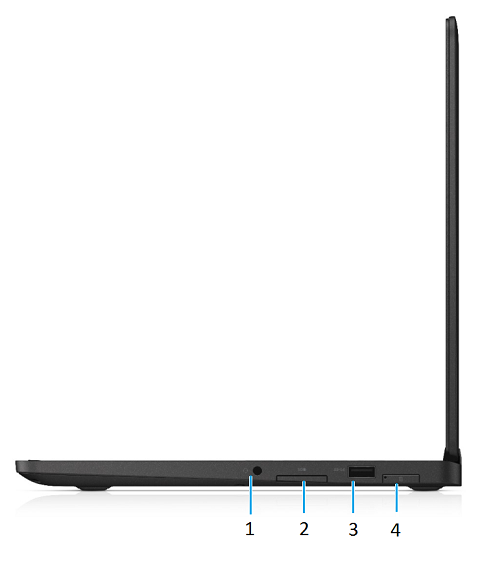

Pohled zprava
(Obr. 6 Pohled zprava)
| 1 | Konektor sluchátek | 2 | Čtečka paměťových karet |
| 3 | Konektor USB 3.0 s funkcí PowerShare | 4 | Port pro kartu SIM (volitelné příslušenství) |
7. Pohled na napájecí adaptér
(Obr. 7.1 65W napájecí adaptér)
| 65 W typ řady E5 | Popis |
| Vstupní napětí | 100 V AC až 240 V AC |
| Výstupní proud | 3,34 A (trvale) |
| Výstupní výkon | 65 W |
| Výstupní napětí | 19,5 V DC |
(Obr. 7.2 90W napájecí adaptér)
| Typ 90 W E5 | Popis |
| Vstupní napětí | 100 V AC až 240 V AC |
| Výstupní proud | 4,62 A (trvale) |
| Výstupní výkon | 90 W |
| Výstupní napětí | 19,5 V DC |
Cause
Není k dispozici
Resolution
Není k dispozici
