Latitude E7270: Visuel vejledning til din computer
Summary: Denne artikel er en visuel vejledning til den bærbare Latitude E7270-pc og dens eksterne porte og funktioner.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Bemærk: For en mere detaljeret beskrivelse af hver placering, gå til systemmanualerne på www.dell.com/support
Indholdsfortegnelse:
- Set forfra
- Set bagfra
- Åbn Set oppefra
- Set nedefra
- Set fra venstre
- Set fra højre
- Vekselstrømsadaptervisning
- Yderligere oplysninger:
Set forfra

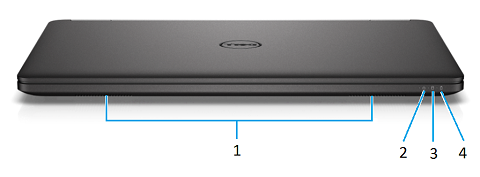

(Fig.1 Set forfra)
| 1 | Højttalere | 2 | LED-indikator for status på tænd/sluk |
| 3 | LED-indikator for status harddisk | 4 | LED-indikator for batteristatus |
Set bagfra

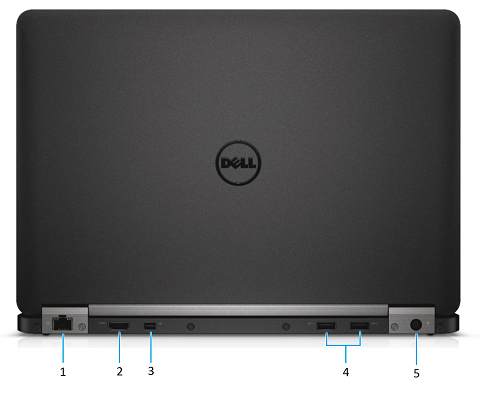

(Fig. 2 Set bagfra)
| 1 | Ethernet-stik (NIC) | 2 | HDMI-stik |
| 3 | DisplayPort-stik | 4 | USB 3.0-stik x 2 |
| 5 | DC-strømindgangsstik |
Åbn Set oppefra

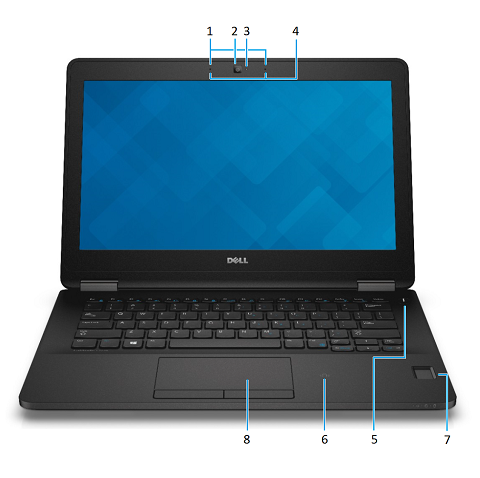

(fig. 3 Åbn set oppefra)
| 1 | Mikrofoner (kun i berøringsskærm) | 2 | Kamera |
| 3 | LED-indikator for kamerastatus | 4 | Mikrofoner (kun i ikke-berøringsskærm) |
| 5 | Tænd/sluk-knap (ingen LED-indikator) | 6 | Kontaktløs hukommelseskortlæser (valgfrit tilbehør) |
| 7 | Fingeraftrykslæser (valgfrit tilbehør) | 8 | TouchPad |
Set nedefra

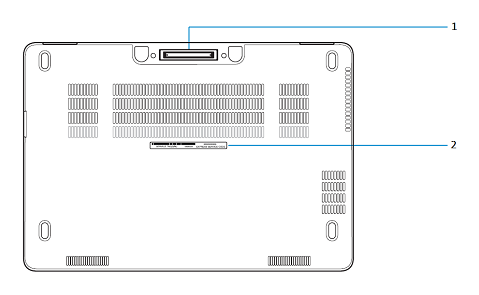

(Fig.4 Set nedenfra)
| 1 | Stik til dockingstation | 2 | Mærkat med servicekode/ekspresservicenummer |
Set fra venstre

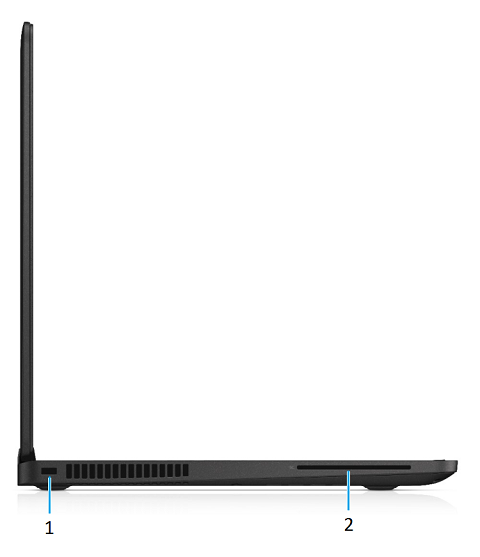

(Fig. 5 Set fra venstre)
| 1 | Sikkerhedskabelstik | 2 | Smartcard-læser (tilvalg) |
Set fra højre

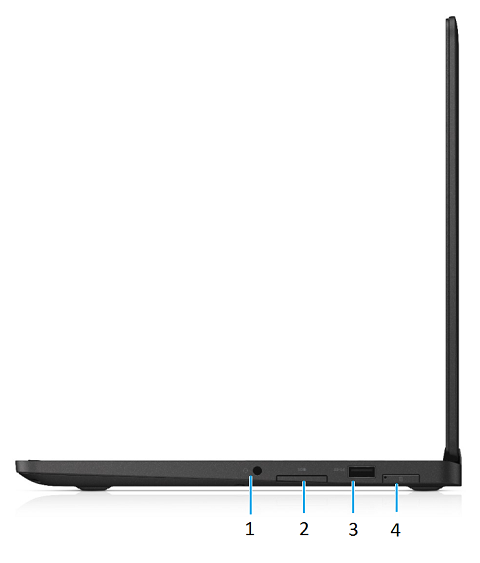

(Fig. 6 Set fra højre)
| 1 | Headset-stik | 2 | Hukommelseskortlæser |
| 3 | USB 3.0-stik med PowerShare | 4 | SIM-kortport (tilvalg) |
7. Vekselstrømsadaptervisning
(Fig. 7.1 65 W AC-adapter)
| Type 65 W E5-serien | Beskrivelse |
| Indgangsspænding | 100 VAC til 240 VAC |
| Udgangsstrøm | 3,34 A (kontinuerlig) |
| Udgangseffekt | 65 W |
| Udgangsspænding | 19,5 VDC |
(Fig. 7.2 90 W AC-adapter)
| Type 90 W E5 | Beskrivelse |
| Indgangsspænding | 100 VAC til 240 VAC |
| Udgangsstrøm | 4,62 A (kontinuerlig) |
| Udgangseffekt | 90 W |
| Udgangsspænding | 19,5 VDC |
