Latitude E7270: Visuelle Anleitung für den Computer
Summary: Dieser Artikel enthält eine visuelle Anleitung zum Latitude E7270-Laptop sowie zu seinen externen Anschlüssen und Funktionen.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Hinweis: Eine detailliertere Beschreibung zu jedem Ort finden Sie in den Systemhandbüchern unter www.dell.com/support
Inhaltsverzeichnis:
- Vorderseite
- Rückansicht
- Ansicht von oben geöffnet
- Unterseite
- Ansicht von links
- Ansicht von rechts
- AC-Adapteransicht
- Ergänzende Informationen:
Vorderseite

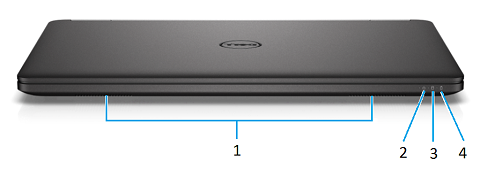

(Abb. 1 Vorderseite)
| 1 | Lautsprecher | 2 | Stromversorgungsstatus-LED |
| 3 | LED für Festplattenstatus | 4 | LED-Akkuanzeige |
Rückansicht
(Abb. 2 Rückansicht)
| 1 | Ethernet-Anschluss (NIC) | 2 | HDMI-Anschluss |
| 3 | DisplayPort-Anschluss | 4 | 2 USB-3.0-Anschlüsse |
| 5 | Stromversorgung DC-In-Anschluss |
Ansicht von oben geöffnet
(Abb. 3 Ansicht von oben geöffnet)
| 1 | Mikrofone (nur bei Modellen mit Touchscreen) | 2 | Kamera |
| 3 | Kamerastatus-LED | 4 | Mikrofone (nur bei Modellen ohne Touchscreen) |
| 5 | Betriebsschalter (keine LED-Anzeige) | 6 | Kontaktloses Smartcard-Lesegerät (optional) |
| 7 | Fingerabdruckleser (optional) | 8 | Touchpad |
Unterseite
(Abb. 4, Ansicht von unten)
| 1 | Dockanschluss | 2 | Service-Tag/Express-Servicecode-Etikett |
Ansicht von links
(Abb. 5 Seitenansicht von links)
| 1 | Sicherheitskabeleinschub | 2 | Smartcardlesegerät (optional) |
Ansicht von rechts
(Abb. 6 Seitenansicht von rechts)
| 1 | Headset-Anschluss | 2 | Speicherkartenleser |
| 3 | USB 3.0-Anschluss mit PowerShare | 4 | SIM-Kartenanschluss (optional) |
7. AC-Adapteransicht
(Abb. 7.1 65 W-Netzadapter)
| Typ 65 W E5 Serie | Beschreibung |
| Eingangsspannung | 100 bis 240 V Wechselstrom |
| Ausgangsstrom | 3,34 A (konstante Stromabgabe) |
| Ausgangsleistung | 65 W |
| Ausgangsspannung | 19,5 V Gleichspannung |
(Abb. 7.2 90 W-Netzadapter)
| Typ 90 W E5 | Beschreibung |
| Eingangsspannung | 100 bis 240 V Wechselstrom |
| Ausgangsstrom | 4,62 A (konstante Stromabgabe) |
| Ausgangsleistung | 90 W |
| Ausgangsspannung | 19,5 V Gleichspannung |
Cause
Unzutreffend
Resolution
Unzutreffend
