Latitude E7270: Guía visual de su computadora
Summary: Este artículo es una guía visual de la laptop Latitude E7270 y sus puertos externos y características.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Nota: Para obtener una descripción más detallada de cada ubicación, consulte los manuales del sistema en www.dell.com/support
Índice:
- Vista frontal
- Vista posterior
- Vista superior abierta
- Vista inferior
- Vista izquierda
- Vista derecha
- Vista del adaptador de CA
- Información adicional:
Vista frontal
(Figura 1: Vista frontal)
| 1 | Parlantes | 2 | LED de estado de alimentación |
| 3 | LED de estado de la unidad de disco duro | 4 | LED de estado de la batería |
Vista posterior
(Figura 2: Vista posterior)
| 1 | Conector Ethernet (NIC) | 2 | Conector HDMI |
| 3 | Conector DisplayPort | 4 | 2 conectores USB 3.0 |
| 5 | Conector de entrada de CC de alimentación |
Vista superior abierta
(Figura 3: Vista superior abierta)
| 1 | Micrófonos (solo en la pantalla táctil) | 2 | Cámara |
| 3 | Indicador LED de estado de la cámara | 4 | Micrófonos (solo en pantalla no táctil) |
| 5 | Botón de encendido (sin indicador LED) | 6 | Lector de tarjetas inteligentes sin contacto (opcional) |
| 7 | Lector de huellas digitales (opcional) | 8 | Panel táctil |
Vista inferior
(Fig. 4. Vista inferior)
| 1 | Conector de la estación de acoplamiento | 2 | Etiqueta de servicio/etiqueta de código de servicio rápido |
Vista izquierda
(Figura 5: Vista lateral izquierda)
| 1 | Ranura para cable de seguridad | 2 | Lector de tarjetas inteligentes (opcional) |

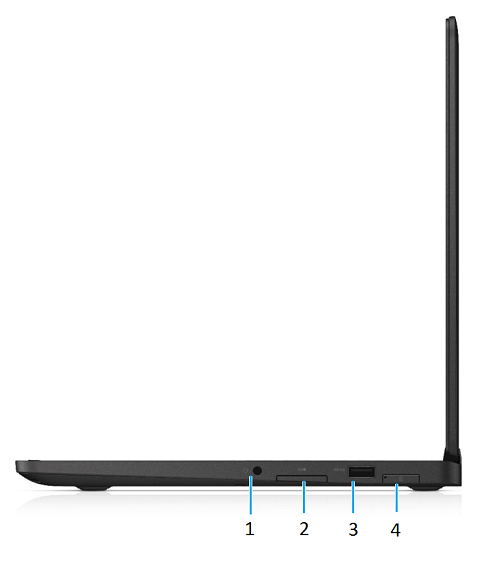

Vista derecha
(Figura 6: Vista lateral derecha)
| 1 | Conector para auriculares | 2 | Lector de tarjeta de memoria |
| 3 | Conector USB 3.0 con PowerShare | 4 | Puerto de tarjeta SIM (opcional) |
7. Vista del adaptador de CA
(Figura 7.1 Adaptador de CA de 65 W)
| Serie E5 tipo 65W | Descripción |
| Voltaje de entrada | De 100 a 240 V CA |
| Corriente de salida | 3,34 A (continua) |
| Energía de salida | 65 W |
| Voltaje de salida | 19,5 V CC |
(Figura 7.2 Adaptador de CA de 90 W)
| E5 tipo 90 W | Descripción |
| Voltaje de entrada | De 100 a 240 V CA |
| Corriente de salida | 4,62 A (continua) |
| Energía de salida | 90 W |
| Voltaje de salida | 19,5 V CC |
Cause
No corresponde
Resolution
No corresponde
Additional Information
Affected Products
Latitude E7270Article Properties
