Latitude E7270: Tietokoneen visuaalinen opas
Summary: Tämä artikkeli on visuaalinen opas kannettavaan Latitude E7270 -tietokoneeseen sekä sen ulkoisiin portteihin ja ominaisuuksiin.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Huomautus: Tarkempi kuvaus kustakin sijainnista on järjestelmän käyttöoppaassa osoitteessa www.dell.com/support
Sisällysluettelo:
- Näkymä edestä
- Näkymä takaa
- Avaa ylänäkymä
- Näkymä alta
- Näkymä vasemmalta
- Näkymä oikealta
- Verkkolaitenäkymä
- Lisätietoja:

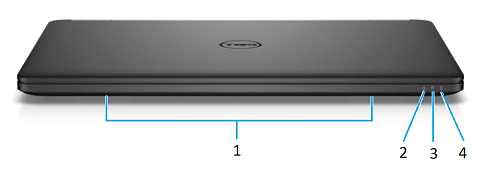

Näkymä edestä
(Kuva 1: Näkymä edestä)
| 1 | kaiuttimet | 2 | Virtatilan merkkivalo |
| 3 | Kiintolevyn tilan merkkivalo | 4 | Akun tilan merkkivalo |
Näkymä takaa
(Kuva 2: Näkymä takaa)
| 1 | Ethernet-liitäntä (NIC) | 2 | HDMI-liitäntä |
| 3 | DisplayPort-liitäntä | 4 | USB 3.0 -liitäntä x 2 |
| 5 | Virtaliitäntä |
Avaa ylänäkymä
(Kuva 3 Avaa ylhäältä)
| 1 | Mikrofonit (vain kosketusnäytössä) | 2 | Kamera |
| 3 | Kameran tilan merkkivalo | 4 | Mikrofonit (vain ei-kosketusnäytössä) |
| 5 | Virtapainike (ei tilan merkkivaloa) | 6 | Etäluettava älykortinlukija (valinnainen) |
| 7 | Sormenjälkilukija (valinnainen) | 8 | Kosketuslevy |
Näkymä alta
(Kuva 4: näkymä alhaalta)
| 1 | Telakointiaseman liitin | 2 | Palvelutunnuksen/pikapalvelukoodin tarra |
Näkymä vasemmalta
(Kuva 5: Näkymä vasemmalta)
| 1 | Suojakaapelin paikka | 2 | Älykorttien lukulaite (valinnainen) |
Näkymä oikealta
(Kuva 6: Näkymä oikealta)
| 1 | Kuulokeliitäntä | 2 | Muistikortinlukija |
| 3 | USB 3.0 PowerShare -liitäntä | 4 | SIM-korttiportti (valinnainen) |
7. Verkkolaitenäkymä
(Kuva 7.1: 65 W:n verkkolaite)
| Tyyppi 65 watin E5-sarja | Kuvaus |
| Tulojännite | 100–240 VAC |
| Lähtövirta | 3,34 A (jatkuva) |
| Lähtöteho | 65 W |
| Lähtöjännite | 19,5 VDC |
(Kuva 7.2: 90 W:n verkkolaite)
| Tyyppi 90 W E5 | Kuvaus |
| Tulojännite | 100–240 VAC |
| Lähtövirta | 4,62 A (jatkuva) |
| Lähtöteho | 90 W |
| Lähtöjännite | 19,5 VDC |
