Latitude E7270 : Visual Guide to your Computer (Guide de votre ordinateur en images)
Summary: Cet article est un guide visuel de l’ordinateur portable Latitude E7270, de ses ports externes et de ses fonctionnalités.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Remarque : Pour obtenir une description détaillée de chaque emplacement, accédez aux manuels système à l’adresse www.dell.com/support
Sommaire :
- Vue avant
- Vue arrière
- Vue de l’ordinateur ouvert du dessus
- Vue du dessous
- Vue du côté gauche
- Vue de droite
- Vue de l'adaptateur CA
- Informations supplémentaires :
Vue avant
(Fig. 1 Vue avant)
| 1 | Haut-parleurs | 2 | Voyant d’état de l’alimentation |
| 3 | LED d’état du lecteur de disque dur | 4 | Voyant d'état de la batterie |

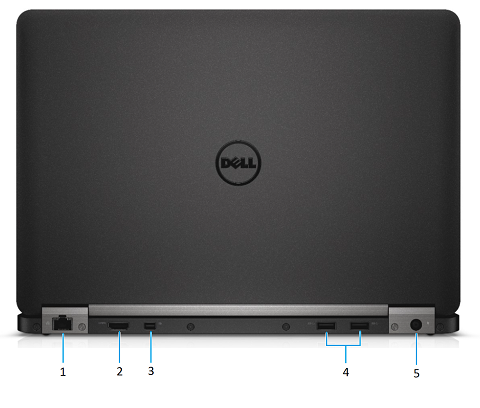

Vue arrière
(Fig.2 Vue arrière)
| 1 | Connecteur Ethernet (NIC) | 2 | Connecteur HDMI |
| 3 | Connecteur DisplayPort | 4 | 2 connecteurs USB 3.0 |
| 5 | Connecteur d’alimentation d’entrée CC |
Vue de l’ordinateur ouvert du dessus
(Fig. 3 Vue de l’ordinateur ouvert du dessus)
| 1 | Microphones (uniquement pour les écrans tactiles) | 2 | Caméra |
| 3 | Voyant d’état de la Webcam | 4 | Microphones (uniquement pour les écrans non tactiles) |
| 5 | Bouton Marche/Arrêt (aucun voyant LED) | 6 | Lecteur de carte à puce sans contact (en option) |
| 7 | Lecteur d’empreintes digitales (en option) | 8 | Pavé tactile |

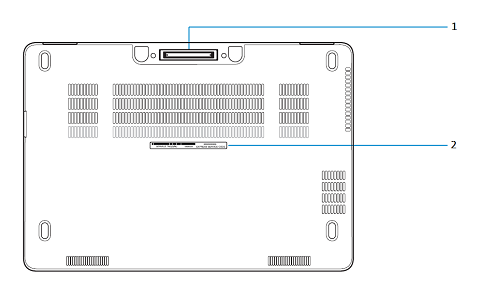

Vue du dessous
(Fig. 4 Vue de dessous)
| 1 | Connecteur pour la station d'accueil | 2 | Étiquette de numéro de série/code de service express |
Vue du côté gauche
(Fig.5 Vue du côté gauche)
| 1 | Emplacement pour câble de sécurité | 2 | Lecteur de carte à puce (en option) |
Vue de droite
(Fig.6 Vue du côté droit)
| 1 | Connecteur de casque | 2 | Lecteur de carte mémoire |
| 3 | Connecteur USB 3.0 avec PowerShare | 4 | Port de carte SIM (en option) |
7. Vue de l'adaptateur CA
(Fig. 7.1 Adaptateur CA 65 W)
| Type 65 W série E5 | Description |
| Tension en entrée | 100 à 240 VCA |
| Courant de sortie | 3,34 A (continu) |
| Alimentation de sortie | 65 W |
| Tension de sortie | 19,5 VCC |
(Fig. 7.2 Adaptateur CA 90 W)
| Type 90 W E5 | Description |
| Tension en entrée | 100 à 240 VCA |
| Courant de sortie | 4,62 A (continu) |
| Alimentation de sortie | 90 W |
| Tension de sortie | 19,5 VCC |
Cause
Sans objet
Resolution
Sans objet
