Latitude E7270: コンピュータのためのビジュアルガイド
Summary: この記事は、Latitude E7270ノートパソコンとその外部ポートおよび機能のビジュアル ガイドです。
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
メモ: 各箇所に関する詳しい説明については、www.dell.com/support のシステム マニュアルを参照してください。
目次:
前面図

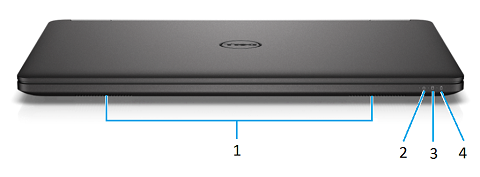

（図1：前面図）
| 1 | スピーカー | 2 | 電源ステータスLED |
| 3 | ハード ディスク ドライブ ステータスLED | 4 | バッテリー ステータスLED |
背面図

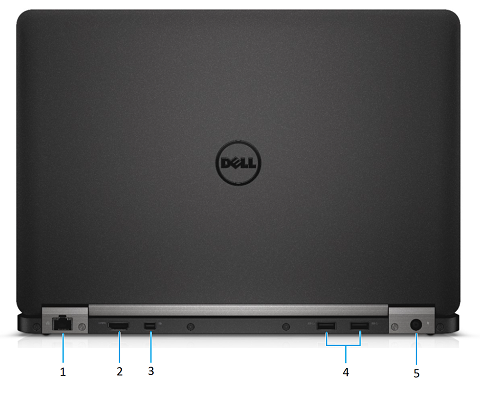

（図2：背面図）
| 1 | イーサネット コネクター（NIC） | 2 | HDMIコネクタ |
| 3 | DisplayPortコネクター | 4 | 2 USB 3.0コネクター |
| 5 | 電源DC入力コネクター |
上面オープン図

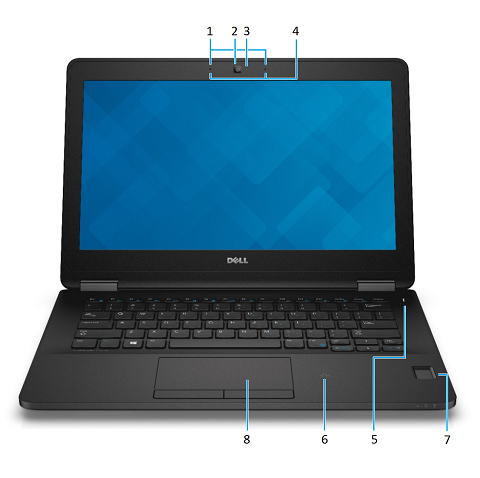

（図3：上面オープン図）
| 1 | マイク（タッチスクリーンのみ） | 2 | カメラ |
| 3 | カメラ ステータスLED | 4 | マイク（非タッチスクリーンのみ） |
| 5 | 電源ボタン（LEDインジケーターなし） | 6 | 非接触型スマート カード リーダー（オプション） |
| 7 | 指紋認証リーダー（オプション） | 8 | タッチパッド |
底面図

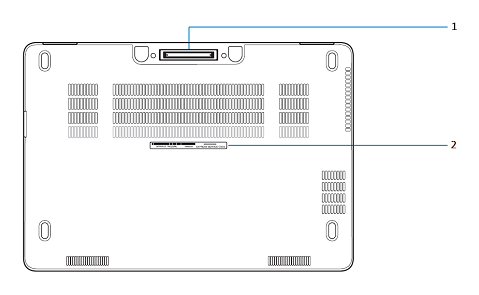

（図4：底面図）
| 1 | ドックコネクタ | 2 | サービス タグ/エクスプレス サービス コード ラベル |
左側面図

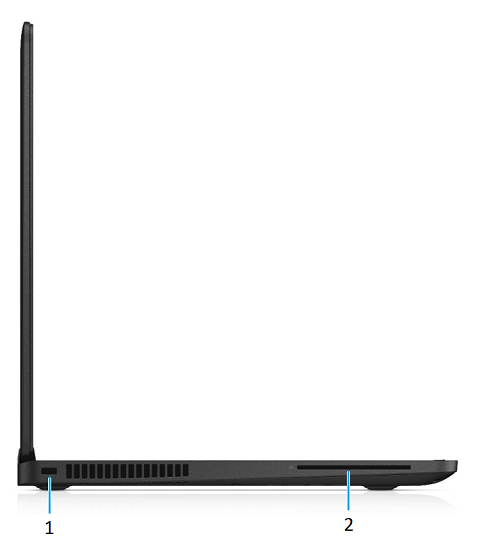

（図5：左側面図）
| 1 | セキュリティケーブルスロット | 2 | スマート カード リーダー(オプション) |
右側面図
（図6：右側面図）
| 1 | ヘッドセットコネクタ | 2 | メモリー カード リーダー |
| 3 | USB 3.0コネクタ（PowerShare付き） | 4 | SIMカード ポート(オプション) |
7.ACアダプター図
（図7.1：65W ACアダプター）
| タイプ65W E5シリーズ | 説明 |
| 入力電圧 | AC 100 VAC～240 VAC |
| 出力電流 | 3.34 A（連続稼動の場合） |
| 出力電力 | 65 W |
| 出力電圧 | 19.5 VDC |
（図7.2：90W ACアダプター）
| タイプ90W E5 | 説明 |
| 入力電圧 | AC 100 VAC～240 VAC |
| 出力電流 | 4.62 A（連続稼働の場合） |
| 出力電力 | 90 W |
| 出力電圧 | 19.5 VDC |
Cause
該当なし
Resolution
該当なし
