Latitude E7270: Visuele handleiding voor uw computer
Summary: Dit artikel is een visuele handleiding voor de Latitude E7270 laptop en de bijbehorende externe poorten en functies.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Opmerking: Voor een meer gedetailleerde beschrijving van elke locatie raadpleegt u de systeemhandleidingen op www.dell.com/support
Inhoudsopgave:
- Vooraanzicht
- Achteraanzicht
- Bovenaanzicht openen
- Onderaanzicht
- Linkerzijaanzicht
- Rechterzijaanzicht
- Aanzicht voedingsadapter
- Aanvullende info:
Vooraanzicht

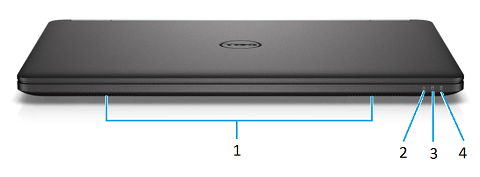

(Afb.1 Vooraanzicht)
| 1 | Luidsprekers | 2 | Aan/uit-lampje |
| 3 | Statuslampje van harde schijf | 4 | LED-lampje batterijstatus |
Achteraanzicht

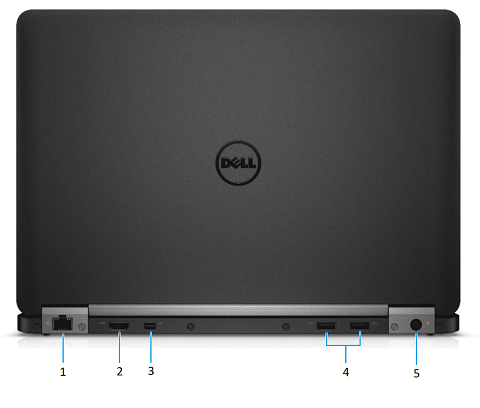

(Afb. 2. Achteraanzicht)
| 1 | Ethernet-connector (NIC) | 2 | HDMI-connector |
| 3 | DisplayPort-connector | 4 | USB 3.0-connector x2 |
| 5 | Voeding DC-in-connector |
Bovenaanzicht openen

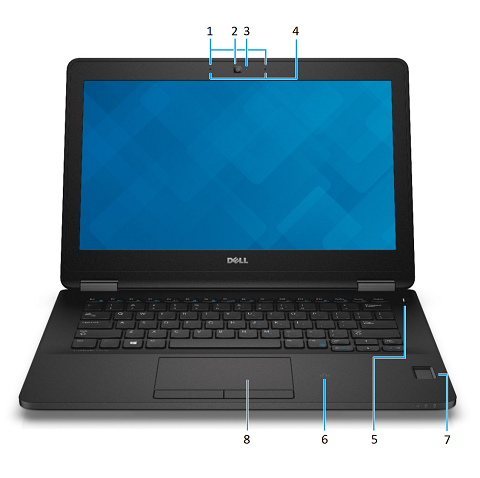

(Fig.3 Bovenaanzicht openen)
| 1 | Microfoons (alleen in touchscreen) | 2 | Camera |
| 3 | LED-lampje camerastatus | 4 | Microfoons (alleen in niet-touchscreen) |
| 5 | Aan/uit-knop (geen LED-indicatielampje) | 6 | Contactloze smartcardlezer (optioneel) |
| 7 | Vingerafdruklezer (optioneel) | 8 | Touchpad |
Onderaanzicht

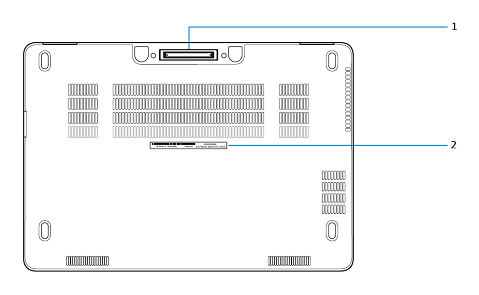

(Afb. 4 Onderaanzicht)
| 1 | Dockingaansluiting | 2 | Servicetag/label van express-servicecode |
Linkerzijaanzicht

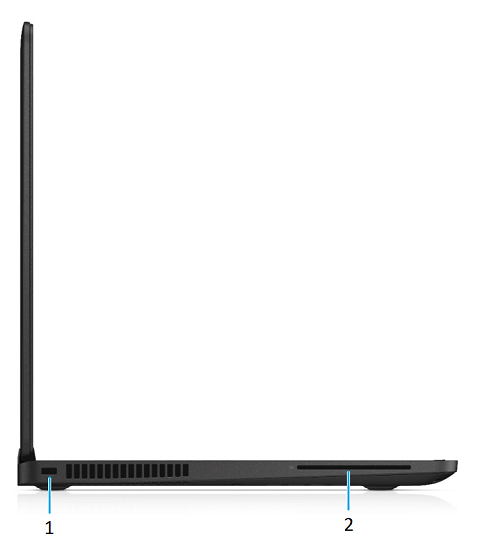

(Afb. 5 Linkerzijaanzicht)
| 1 | Slot voor beveiligingskabel | 2 | Smartcardlezer (optioneel) |
Rechterzijaanzicht

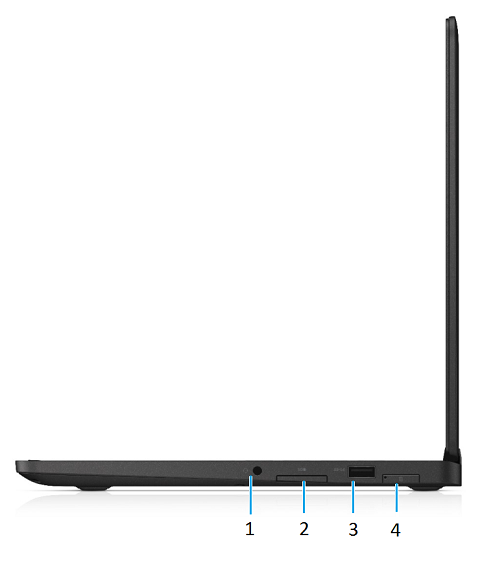

(Afb. 6 Rechterzijaanzicht)
| 1 | Headset-aansluiting | 2 | Geheugenkaartlezer |
| 3 | USB 3.0-connector met PowerShare | 4 | SIM-kaartpoort (optioneel) |
7. Aanzicht voedingsadapter
(Afb. 7.1 Voedingsadapter 65 W)
| Type 65 W E5-serie | Beschrijving |
| Ingangsspanning | 100 VAC tot 240 VAC |
| Uitgangsstroom | 3,34 A (continu) |
| Uitgangsvermogen | 65 W |
| Uitgangsspanning | 19,5 V DC |
(Afb. 7.2 Voedingsadapter 90 W)
| Type 90W E5 | Beschrijving |
| Ingangsspanning | 100 VAC tot 240 VAC |
| Uitgangsstroom | 4,62 A (continu) |
| Uitgangsvermogen | 90 W |
| Uitgangsspanning | 19,5 V DC |
Cause
Niet van toepassing
Resolution
Niet van toepassing
