Latitude E7270: Guia visual para seu computador
Summary: Este artigo é um guia visual do notebook Latitude E7270 e de suas portas e recursos externos.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Nota: Para obter uma descrição mais detalhada sobre cada local, consulte os manuais do sistema em www.dell.com/support
Sumário:
- Visão frontal
- Visão posterior
- Abrir a exibição superior
- Visão inferior
- Exibição à esquerda
- Exibição à direita
- Visão do adaptador CA
- Informações adicionais:
Visão frontal

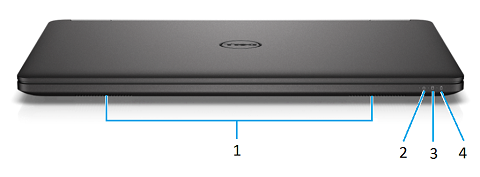

(Fig.1 Vista frontal)
| 1 | Alto-falantes | 2 | LED de status de energia |
| 3 | LED de status da unidade de disco rígido | 4 | LED de status da bateria |
Visão posterior
(Fig. 2: visão posterior)
| 1 | Conector Ethernet (NIC) | 2 | Conector HDMI |
| 3 | Conector DisplayPort | 4 | 2 conectores USB 3.0 |
| 5 | Conector de entrada CC de alimentação |
Abrir a exibição superior
(Figura 3: abrir a exibição superior)
| 1 | Microfones (somente em monitores touchscreen) | 2 | Câmera |
| 3 | LED de status da câmera | 4 | Microfones (somente em monitores sem touchscreen) |
| 5 | Botão liga/desliga (sem indicador de LED) | 6 | Leitor de smart card sem contato (opcional) |
| 7 | Leitor de impressões digitais (opcional) | 8 | Touchpad |
Visão inferior
(Fig.4 Vista inferior)
| 1 | Conector de encaixe | 2 | Etiqueta de serviço/etiqueta de código de serviço expresso |
Exibição à esquerda

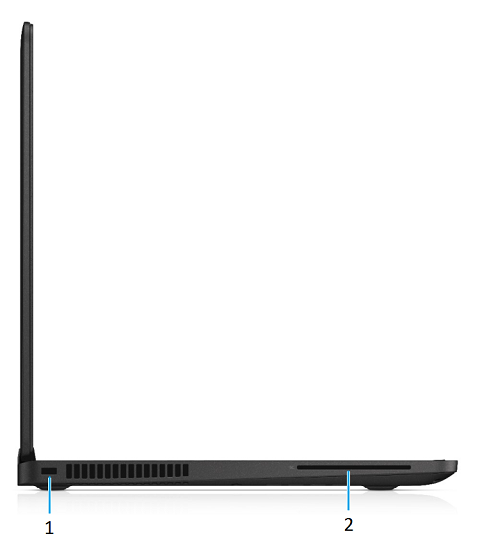

(Fig. 5: visão lateral esquerda)
| 1 | Slot do cabo de segurança | 2 | Leitor de Smart Card (opcional) |
Exibição à direita
(Fig. 6: visão lateral direita)
| 1 | Conector de headset | 2 | Leitor de cartão de memória |
| 3 | Conector USB 3.0 com PowerShare | 4 | Porta do cartão SIM (opcional) |
7. Visão do adaptador CA
(Figura 7.1: adaptador CA de 65 W)
| Tipo 65 W série E5 | Descrição |
| Tensão de entrada | 100 V CA a 240 V CA |
| Corrente de saída | 3,34 A (contínua) |
| Potência de saída | 65 W |
| Tensão de saída | 19,5 VCC |
(Fig. 7,2: adaptador CA de 90 W)
| Tipo 90 W (E5) | Descrição |
| Tensão de entrada | 100 V CA a 240 V CA |
| Corrente de saída | 4,62 A (contínua) |
| Potência de saída | 90 W |
| Tensão de saída | 19,5 VCC |
Cause
Não aplicável
Resolution
Não aplicável
