Latitude E7270: Bilgisayarınız için Görsel Rehber
Summary: Bu makale, Latitude E7270 dizüstü bilgisayara, dizüstü bilgisayarın harici bağlantı noktalarına ve özelliklerine yönelik görsel bir rehberdir.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Not: Her bir konumla ilgili daha ayrıntılı açıklama için www.dell.com/support adresindeki sistem kılavuzlarına gidin.
İçindekiler:
- Önden Görünüm
- Arkadan Görünüm
- Ekran Tamamen Açıkken Üstten Görünüm
- Alttan Görünüm
- Soldan Görünüm
- Sağdan Görünüm
- AC Adaptörü Görünümü
- Ek Bilgi:

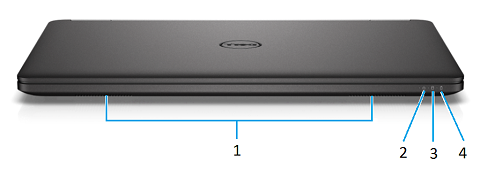

Önden Görünüm
(Şek. 1 Önden Görünüm)
| 1 | Hoparlörler | 2 | Güç Durumu LED'i |
| 3 | Sabit Disk Sürücüsü Durum LED'i | 4 | Pil Durumu LED'i |

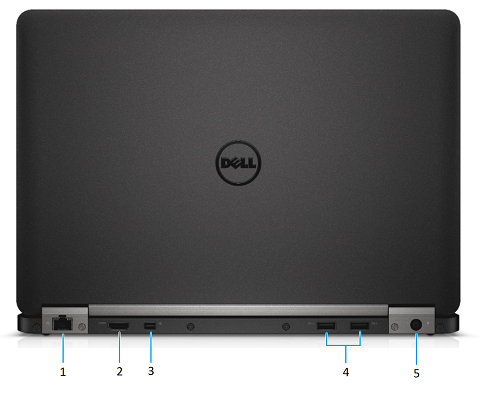

Arkadan Görünüm
(Şek. 2: Arkadan Görünüm)
| 1 | Ethernet Konnektörü (NIC) | 2 | HDMI Konnektörü |
| 3 | DisplayPort Konnektörü | 4 | USB 3.0 Konnektörü x 2 |
| 5 | Güç DC Giriş Konnektörü |

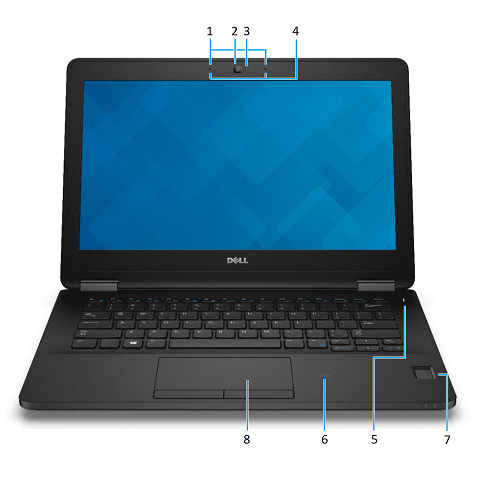

Ekran Tamamen Açıkken Üstten Görünüm
(Şek. 3 Ekran Tamamen Açıkken Üstten Görünüm)
| 1 | Mikrofonlar (yalnızca dokunmatik ekranlı modellerde) | 2 | Kamera |
| 3 | Kamera Durumu LED'i | 4 | Mikrofonlar (Yalnızca dokunmatik olmayan ekranlı modellerde) |
| 5 | Güç Düğmesi (LED göstergesiz) | 6 | Temassız Akıllı Kart Okuyucu (isteğe bağlı) |
| 7 | Parmak İzi Okuyucu (isteğe bağlı) | 8 | Dokunmatik yüzey |

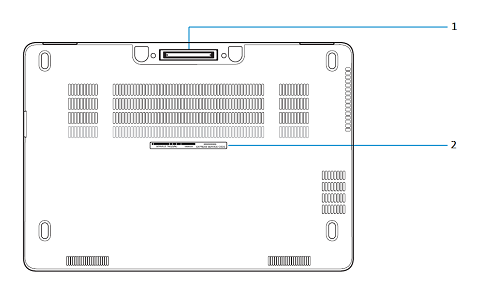

Alttan Görünüm
(Şek. 4 Alttan Görünüm)
| 1 | Dock Konnektörü | 2 | Servis Etiketi/Ekspres Servis Kodu Etiketi |

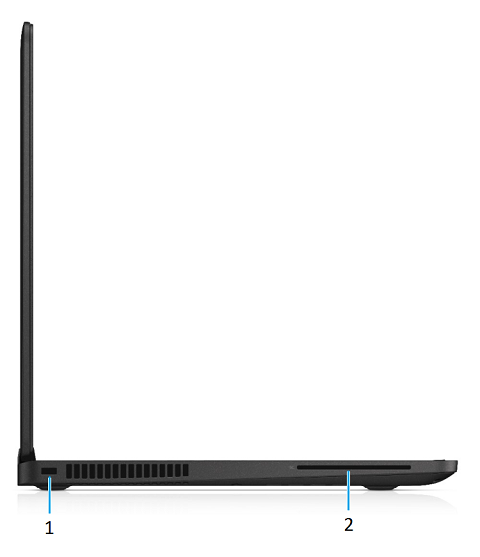

Soldan Görünüm
(Şekil 5: Soldan Görünüm)
| 1 | Güvenlik Kablosu Yuvası | 2 | Akıllı Kart Okuyucu (isteğe bağlı) |

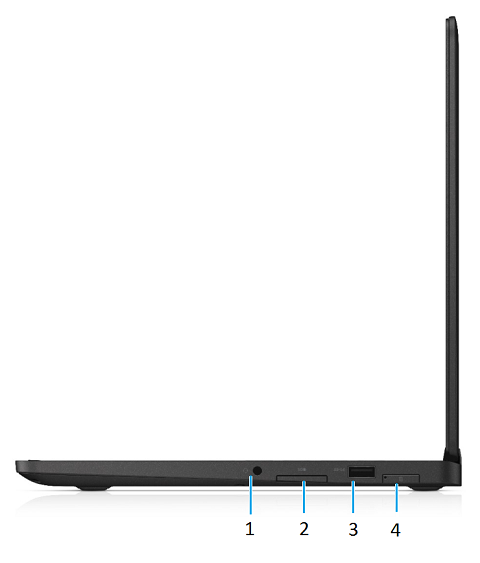

Sağdan Görünüm
(Şekil 6: Sağdan Görünüm)
| 1 | Kulaklık Konnektörü | 2 | Bellek Kartı Okuyucu |
| 3 | PowerShare Özellikli USB 3.0 Konnektörü | 4 | SIM Kart Bağlantı Noktası (isteğe bağlı) |
7. AC Adaptörü Görünümü
(Şkl. 7.1 65 W AC Adaptörü)
| 65 W Tipi E5 Serisi | Açıklama |
| Giriş Voltajı | 100 VAC - 240 VAC |
| Çıkış Akımı | 3,34 A (Sürekli) |
| Çıkış Gücü | 65 W |
| Çıkış Voltajı | 19,5 VDC |
(Şkl. 7.2 90 W AC Adaptörü)
| Tip 90 W E5 | Açıklama |
| Giriş Voltajı | 100 VAC - 240 VAC |
| Çıkış Akımı | 4,62 A (Doğru) |
| Çıkış Gücü | 90 W |
| Çıkış Voltajı | 19,5 VDC |
Cause
Geçerli değil
Resolution
Geçerli değil
