Latitude E7270：電腦視覺指南
Summary: 本文是 Latitude E7270 筆記型電腦及其外部連接埠和功能的外觀指南。
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
注意：如需每個位置的詳細說明，請前往 www.dell.com/support 參閱系統手冊
目錄：
前視圖

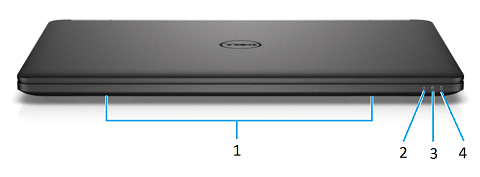

(圖 1 前視圖)
| 1 | 喇叭 | 2 | 電源狀態 LED |
| 3 | 硬碟機狀態 LED | 4 | 電池狀態 LED |
後視圖

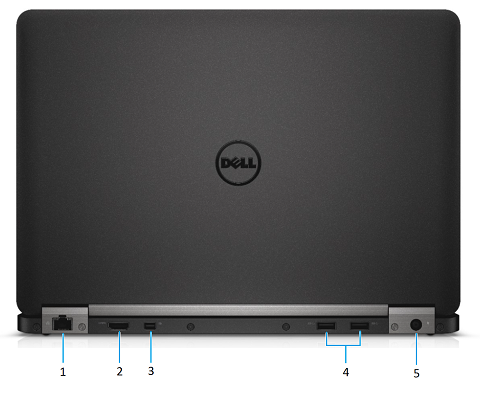

（圖 2 後視圖）
| 1 | 乙太網路連接器 （NIC） | 2 | HDMI 連接器 |
| 3 | DisplayPort 連接器 | 4 | USB 3.0 連接器 x 2 |
| 5 | 電源 DC-In 連接器 |
開啟上層檢視

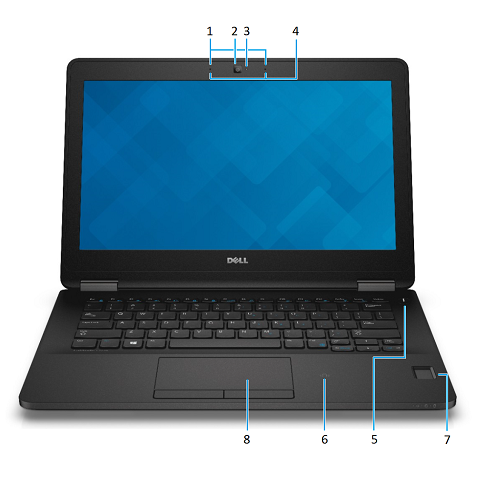

(圖 3 開啟上層檢視)
| 1 | 麥克風 (僅限觸控螢幕) | 2 | 相機 |
| 3 | 相機狀態 LED | 4 | 麥克風 （僅限非觸控螢幕） |
| 5 | 電源按鈕 （無 LED 指示燈） | 6 | 感應式智慧卡讀卡機 （選配） |
| 7 | 指紋辨識器 （選購） | 8 | 觸控板 |
下視圖

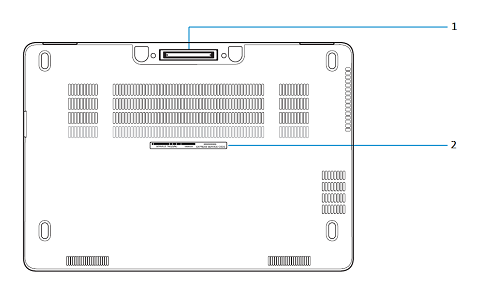

(圖 4 下視圖)
| 1 | 擴充基座連接器 | 2 | 產品服務編號/快速服務代碼標籤 |
左側檢視

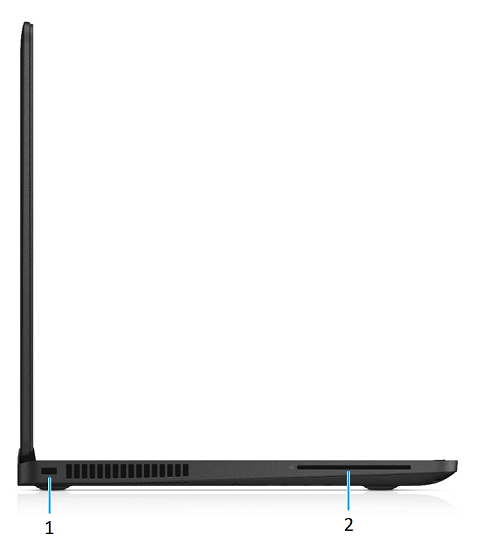

（圖 5 左側視圖）
| 1 | 防盜纜線鎖插槽 | 2 | 智慧卡讀卡機 （選購） |
右側檢視

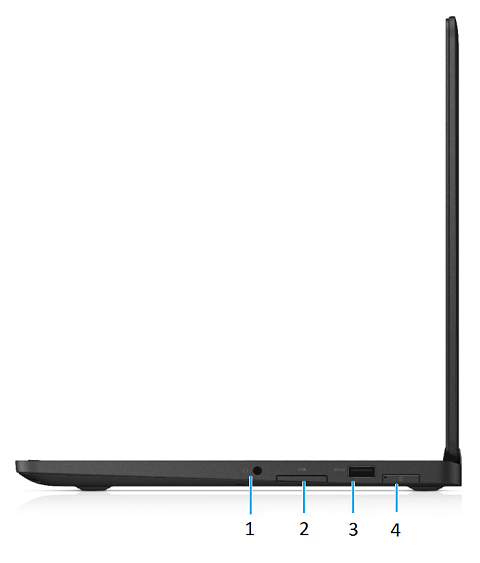

（圖.6 右側視圖）
| 1 | 耳機連接器 | 2 | 記憶卡讀卡機 |
| 3 | 具備 PowerShare 的 USB 3.0 連接器 | 4 | SIM 卡連接埠 （選配） |
7.AC 變壓器檢視
（圖 7.1 65W AC 變壓器）
| 類型 65W E5 系列 | 說明 |
| 輸入電壓 | 100 VAC 至 240 VAC |
| 輸出電流 | 3.34 A (連續) |
| 輸出功率 | 65 W |
| 輸出電壓 | 19.5 VDC |
（圖 7.2 90W AC 變壓器）
| 類型 90W E5 | 說明 |
| 輸入電壓 | 100 VAC 至 240 VAC |
| 輸出電流 | 4.62 A (連續) |
| 輸出功率 | 90 W |
| 輸出電壓 | 19.5 VDC |
